Введение, характеристики и цены

За последние несколько лет бренд AORUS значительно вырос. В настоящее время он охватывает многие материнские платы, которые GIGABYTE производит с платформой Ultra Durable, которая теперь работает с платформами «Creator» и «Professional». Это позволяет GIGABYTE лучше конкурировать с платформами конкурирующих поставщиков, таких как ROG от ASUS, на игровом рынке.

Сегодня у нас на стенде есть AORUS Z490I Ultra, решение для процессора Socket 1200 от GIGABYTE и единственное текущее решение Z490 в их игровом портфолио с форм-фактором ITX.

Технические характеристики и маркетинг

Судя по спецификациям, AORUS построен на платформе Intel Z490, поддерживающей процессоры Intel 10-го поколения, включая серию Core, а также Pentium и Celeron.

Поддержка памяти начинается с JEDEC DDR4 с 2133 по 2933, а затем мы переходим к техническому разгону с DDR4 от 3000 до 5000. Плата поддерживает двухканальную работу и поддерживает XMP, а полный список поддерживаемых модулей памяти доступен в Интернете. р>

AORUS Ultra поддерживает встроенное видео через DisplayPort и HDMI с максимальным разрешением 4K60, общую видеопамять можно настроить от 32 до 512 МБ. Звук управляется Realtek ALC1220 с поддержкой DTS X Ultra и конфигурациями от 2 каналов до 7.1.

Сетевое подключение для AORUS Ultra разделено между контроллером Intel i225 2.5Gbe и Wi-Fi через решение на базе Intel AX201 CNVi.

Интерфейс хранилища включает два слота M.2, поддерживающие решения с форм-фактором 2280. Слот на передней панели материнской платы поддерживает решения как SATA, так и NVMe, а слот на задней панели поддерживает только NVMe.

Портативное хранилище можно подключить к любому из нескольких портов USB. AORUS поддерживает USB 2.0 через два порта сзади и четыре внутренних и USB 3.2 с четырьмя портами сзади и двумя внутренними. USB 3.2 второго поколения доступен через один разъем Type-C и Type-A, расположенный на задней панели ввода-вывода.

Цены

Рекомендованная производителем розничная цена AORUS Z490i Ultra составляет 269,99 долларов США, а гарантия составляет три года.

Unigine and UL Benchmarks

Unigine Superposition

Superposition from Unigine is a DX12 based benchmark. We test with the 720p LOW preset as this removes all but the most basic GPU loading, with all of the FPS coming from the CPU.

Superposition starts things out with an average framerate of 251FPS for the AORUS Ultra.

PCMark 10

PCMark is a benchmark from UL and tests various workload types to represent typical workloads for a PC. Everything from video conferencing, image import, and editing, along with 3D rendering, are tested.

Overall, PCMark lands a few points back from our baseline platform at 7385. This is likely due to the CPU not holding the same level of boost clocks throughout testing.

3DMark Timespy

With TimeSpy, we find the AORUS Ultra to perform slightly better than our baseline, scoring 10451 about 45 points over the Maximus.

3DMark Firestrike

Once again, the AORUS Ultra proves itself with Fire Strike, scoring a nice 22318 overall, nearly 250 points over the baseline.

Horizon Zero Dawn

With all of the GPU testing out of the way, we can see the AORUS Ultra doesn’t sacrifice much for its small size with identical framerates to our baseline platform.

Функции доски

Системная плата GIGABYTE Z490I Aorus Ultra представляет собой материнскую плату формата mini-ITX и относится к среднему классу продуктов Z490. Он представляет бренд Aorus, ориентированный на игры, и поэтому имеет эстетику, аналогичную другим моделям под брендом Aorus. Имеется один полноразмерный слот PCIe 3.0 x16, а также два слота памяти с поддержкой DDR4-5000 и максимальным объемом памяти 64 ГБ. Для охлаждения предусмотрено четыре 4-контактных разъема: один для процессора и три для системных вентиляторов. А пользователи, желающие подключиться к интегрированной UHD-графике Intel, могут сделать это через два видеовыхода на задней панели, где GIGABYTE предлагает порт HDMI 2.0, а также выход DisplayPort 1.4. Хранилище довольно стандартно для модели mini-ITX в наши дни с двумя разъемами PCIe 3.0 x4 M.2 и четырьмя портами SATA с поддержкой массивов RAID 0, 1, 5 и 10.

Материнская плата GIGABYTE Z490I Aorus Ultra ITX
Гарантийный срок	3 года
Цена	270 долларов США
Размер	Mini-ITX
Интерфейс процессора	LGA1200
Чипсет	Intel Z490
Слоты памяти (DDR4)	Два DDR4 Поддержка 64 ГБ Двухканальный До DDR4-5000
Видеовыходы	1 x HDMI 2.0 1 x DisplayPort 1.4
Подключение к сети	Intel I225-V 2,5 GbE Intel AX201 Wi-Fi 6
Встроенный звук	Realtek ALC1220-VB
Слоты PCIe для графики (от процессора)	1 x PCIe 3.0 x16
разъемы PCIe для других устройств (от PCH)	Н/Д
Встроенный SATA	Четыре, RAID 0/1/5/10
Встроенный твердотельный накопитель M. 2	2 x PCIe 3.0 x4/SATA, RAID 0/1
USB 3.2 G2 (10 Гбит/с)	1 x Задняя панель Type-A 1 x Задняя панель Type-C 1 разъем Type-C
USB 3.2G 1 (5 Гбит/с)	4 разъема Type-A на задней панели 1 разъем Type-C 1 разъем (два порта)
USB 2.0	2 x Type-A Задняя панель 1 разъем (два порта)
Разъемы питания	1 x 24-pin ATX 1 x 8-pin CPU
Разъемы для вентиляторов	1 x CPU (4-pin) 3 x System (4-pin)
Панель ввода-вывода	1 x USB 3.2 G2 Type-A 1 x USB 3.2 G2 Type-C 2 x USB 3.2 G1 Type-A 4 x USB 2.0 Type-A 1 x DisplayPort 1.4 1 x HDMI 2.0 1 сетевой разъем RJ45 (Intel) 3 аудиоразъема 3,5 мм (Realtek) 2 порта антенны Intel AX201 1 кнопка Q-Flash Plus

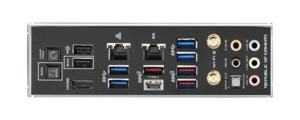

На задней панели имеется множество разъемов, включая два порта USB 3.2 G2, разделенных на типы A и Type-C, два порта USB 3.2 G1 типа A и четыре порта USB 2.0. Пользователи, желающие добавить больше, могут использовать разъемы USB 3.x на передней панели для подключения порта USB 3.2 G1 Type-C, а также двух портов USB 3.2 G1 Type-A, а два разъема USB 2.0 обеспечивают еще четыре порта. Что касается сети, то имеется один порт Ethernet на базе контроллера Intel I225-V 2.5 GbE, а также интерфейс Intel AX201 Wi-Fi 6, который также поддерживает подключение BT 5.1.

Страница 2: Материнские платы Z490 от Gigabyte

От Gigabyte мы получим 14 материнских плат на чипсете Z490, которые охватывают разные сегменты рынка, от начального до премиального.

Z490 UD
Z490 UD AC
Z490 M Gaming X
Z490 Gaming X
Z490 Vision G
Z490 Vision D
Z490I AORUS Ultra
Z490 AORUS Elite
Z490 AORUS Elite AC
Z490 AORUS Pro AX
Z490 AORUS Ultra
Z490 AORUS Master
Z490 AORUS Xtreme
Z490 AORUS Xtreme WF (Waterforce)

Начнем с Gigabyte Z490 UD и Z490 UD AC из линейки Ultra Durable. К сожалению, Gigabyte не выслала нам слайды двух данных плат, поэтому мы представим подробности чуть позднее. Похоже, что пока Gigabyte не планирует выпустить специальные модели для создания контента, хотя Z490 Vision D (Designare) и Z490 Vision G к этому довольно близки. Впрочем, последняя модель все же несколько уступает Z490 Vision D по оснащению.

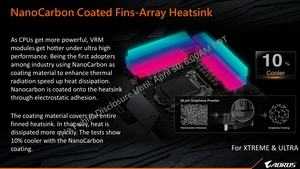

Материнская плата the Z490 Vision D может похвастаться лучшим охлаждением VRM, которое Gigabyte называет «Newly Invented Thermal Design with Fins-Array II Heatsink + Direct Touch Heatpipe II», то есть недавно изобретенным тепловым дизайном. В случае Z490 Vision G придется довольствоваться меньшим радиатором с тепловой трубкой Direct Touch. Кроме того, у Z490 Vision D доступны три, а у Z490 Vision G «только» два слота M.2 M-key с подключением PCIe 3.0 x4. Поддержка стандарта WLAN AX (Wi-Fi 6) есть только у Z490 Vision D из двух версий. Но обе материнские платы оснащены новым Intel I225-V PHY со скоростью до 2,5 Гбит/с.

Игровые модели

Впрочем, для Gigabyte основным сегментом является игровой, здесь представлены несколько моделей Z490. Начнем с Z490 Gaming X и Z490 M Gaming X, которые не относятся к бренду AORUS. Первая производится в формате ATX, но суффикс M у второй очевидно указывает на вариант micro-ATX. Обе материнские платы имеют стандартное охлаждение VRM, то есть радиаторы с теплопередающими прокладками. Конфигурация довольно простая, как и раскладка.

Конечно, в линейке AORUS представлено уже больше моделей. Как и раньше, материнские платы категории Elite, а именно Z490 AORUS Elite и Z490 AORUS Elite AC, могут дать фору остальным по оснащению. За исключением модуля WLAN AC в версии AC, отличий между двумя моделями нет. Материнские платы ATX предлагают четыре слота PCIe, два слота M.2 с пассивными радиаторами и шесть родных портов SATA 6 Гбит/с. Для питания процессора LGA1200 предусмотрено 12 фаз, каждая с 50A DrMOS MOSFET.

Z490 AORUS Pro AX имеет довольно схожую конфигурацию, но получила модуль Intel WiFi 6 AX201 с более высокой пропускной способностью. Следом идет Z490 AORUS Ultra. Здесь Gigabyte подчеркивает 12 фаз и функцию «Tantalum Polymer Capacitors Array», которая должна дать лучшую стабильность и разгон. Отметим три слота M.2 вместо двух, тоже с радиаторами. Есть и мини-версия Z490I AORUS Ultra в компактном формате mini-ITX.

Еще одна хорошо оснащенная плата Gigabyte называется Z490 AORUS Master, здесь мы получаем 14 фаз питания для CPU, MOSFET которых рассчитаны на 90 А. А также улучшенный встроенный звук благодаря выделенному ЦАП. Дополняет ассортимент Gigabyte материнская плата Z490 AORUS Xtreme, которая единственная выполнена в формате E-ATX, для питания процессора LGA1200 на ней предусмотрены 16 фаз. Здесь особой чертой будет порт LAN 10 Гбит/с (Aquantia AQC107), развернутые на 90 градусов порты SATA, USB 3.2 Gen1 и 24-контактный разъем ATX. Отметим и контроллер Intel I225-V PHY. Плата снабжена крупной панелью ввода/вывода.

На основе Z490 AORUS Xtreme наверняка будет выпущена модель Waterforce, закрытая моноблоком СВО. Gigabyte уже представила подобную материнскую плату Z390 AORUS Xtreme Waterforce, которая комплектовалась специальной версией Core i9-9900K в ряде случаев.

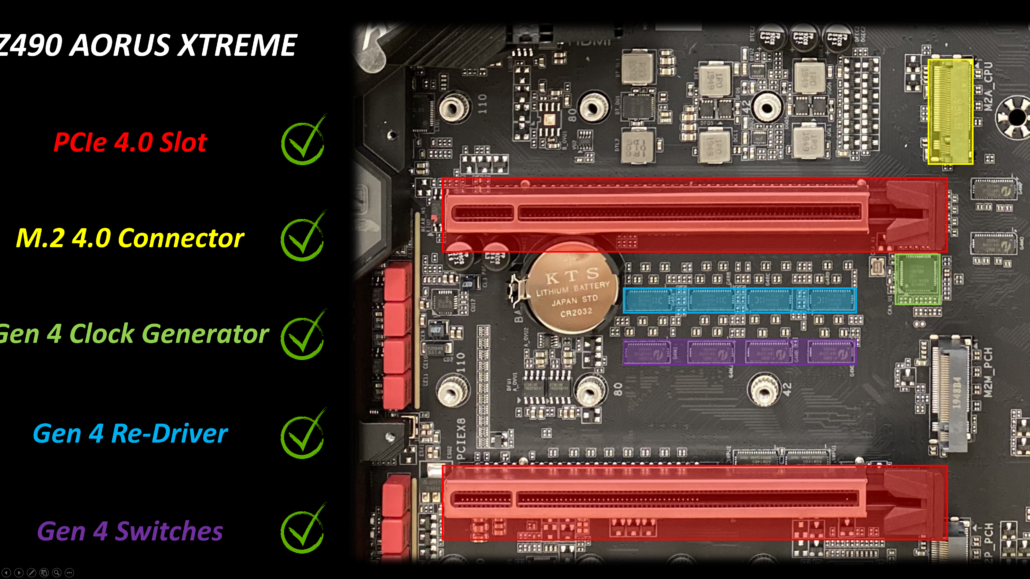

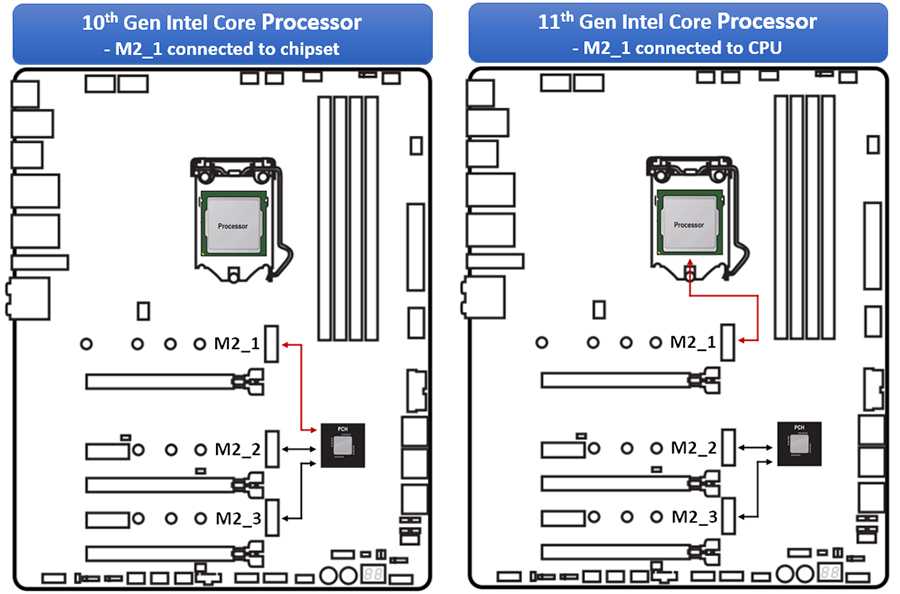

Gigabyte подтвердила на слайдах довольно важную функцию, о которой ранее шло много разговоров. Материнские платы Gigabyte Z490 верхнего и премиального класса поддерживают стандарт PCIe 4.0, который Intel наверняка представит вместе с процессорами Rocket Lake-S, тоже под сокет LGA1200. Поддержка будет касаться не только верхнего слота PCIe x16, но и второго, поскольку Gigabyte установила коммутаторы PCIe 4.0, компоненты re-driver и внешний тактовый генератор PCIe 4.0.

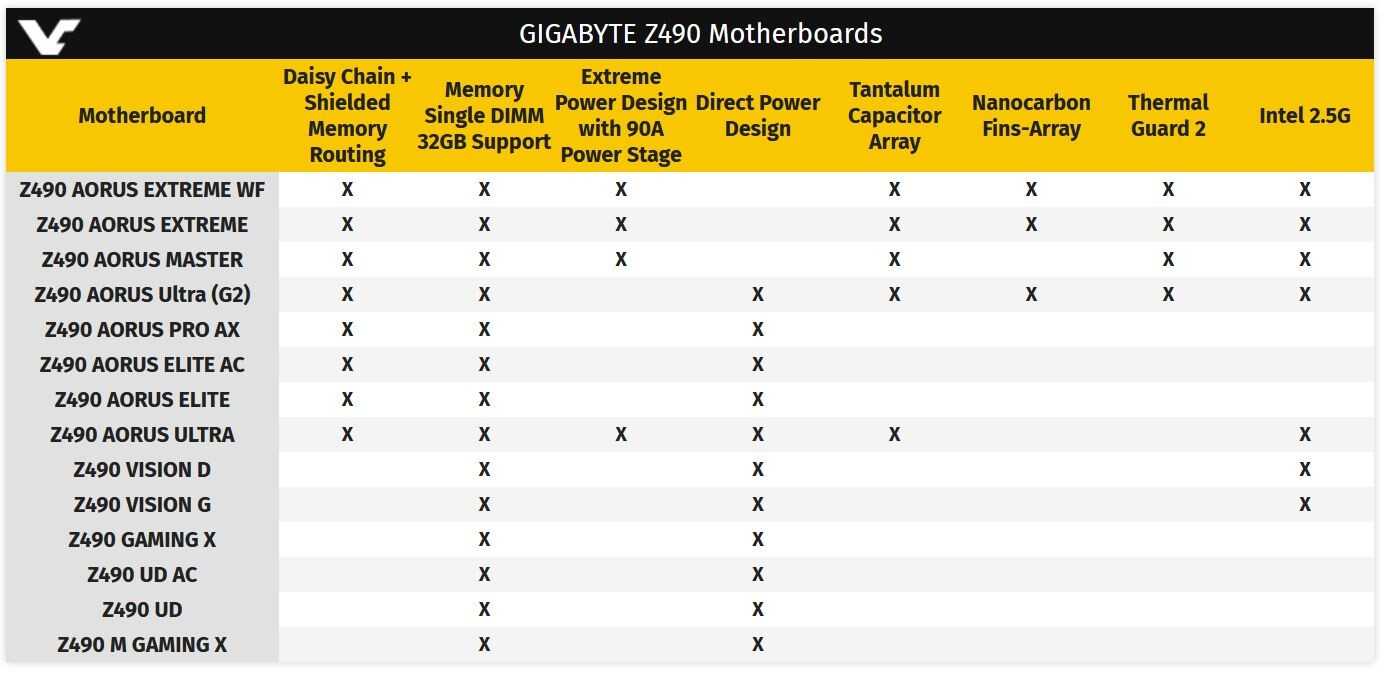

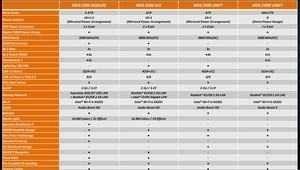

Для упрощения Gigabyte приложила список, который показывает новые функции соответствующих материнских плат Z490.

<> Обзор материнских плат на Z490 от ASUS, ASRock, Gigabyte, MSI и Biostar для Intel Comet Lake-SМатеринские платы Z490 от MSI

Packaging, Accessories, and Overview

Packaging and Accessories

The Z490I Ultra offers attractive box art, an AORUS logo at the top with supporting chipset, and CPU designation bottom right.

On the back, you will find a short specification list to the left with features laid out to the right.

Accessories include a Wi-Fi antenna, SATA cables, and breakout cables for additional fans, USB, and RGB.

AORUS Z490i Ultra Overview

We have AORUS branding on both the VRM and chipset heat sinks. All three heat sinks are connected to improve heat transfer across the motherboard. To the right, we have the memory slots along with SATA and USB headers, and bottom-mounted PCIe slot. The back of the board offers a large plate for increased rigidity and cooling with the second m.2 along the bottom.

Starting with connectivity, the PCIe slot is fully shielded up to Gen 4.0 specification, and spinning the board around, we have USB 3.2 Gen 2 and Gen 1 headers. This rolls into four SATA ports and 24-pin power. Above these, we have the two memory slots fully shielded as well.

The rear I/O offers a good amount of connectivity for such a small platform. Left to right, we have the two Gen 2 supporting USB connections followed by two Gen 1 and two USB 2.0. This is split up by DP and HSMI connections and the Q-Flash button before we go into another two Gen 1 ports and the 2.5Gbe, Wi-Fi and Audio.

Cooling includes a full three-piece design complete with heat pipe connecting all three.

PCB and Circuit Analysis

Once we have the cooling removed, we get a look at the Intersil ISL69269 PWM controller front and center, while to the right, we have a set of four ISL99390 power stages that support 90A continuous.

Additionally, there is a Vishay SIC651 power stage at the left end for the SoC, overall a 8+1 design.

Below the CPU socket, we have the Z490 chipset along with IT8688E for hardware monitoring.

Производительность

	Z490I AORUS ULTRA
Чипсет	Intel Z490
Совместимость с процессором	10th Gen Intel Core, Pentium Gold and Celeron Processors
Процессорный разъем	Socket 1200
Подсистема памяти	2 x DDR4, Max. 64GB
Слоты расширения	1 x PCIe 3.0 x16
Интерфейс накопителя	2 x M.2, type 2242/2260/2280 4 x SATA 6Gb/s

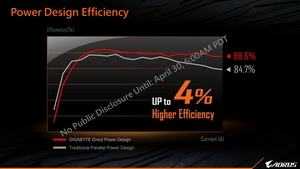

Подсистема питания представлена цифровым VRM-модулем, силовыми компонентами Smart Power Stages и PWM-контроллером, которые способны выдерживать нагрузку до 90 А на каждую фазу питания (в общей сложности до 720 А). Благодаря новому дизайну VRM-модуля и массиву танталовых полимерных конденсаторов, переходные процессы завершаются значительно быстрее, таким образом повышается стабильность и безотказная работа материнской платы в условиях разгона и повышенных нагрузок.

Плата обеспечивает надлежащую совместимость с XMP-профилями модулей ОЗУ, способных работать на частоте 5000 МГц и выше. Чтобы достичь указанной производительности подсистемы памяти, пользователю нужно только убедиться в том, что установленные в системе модули ОЗУ поддерживают XMP-профили, при этом опция XMP присутствует и активирована в соответствующем разделе BIOS Setup материнской платы AORUS.

Материнская плата ориентирована на предоставление технологии M.2 энтузиастам, которые хотят максимизировать потенциал своих систем.

Применение контроллера 2.5G LAN позволяет увеличить скорость передачи средствами сетевого соединения, по крайней мере, в два раза, по сравнению с типовыми сетями 1GbE. Контроллер обладает всеми функциями, востребованными в играх и потоковом вещании медиаконтента, работа в Интернет становится продуктивной и безопасной. Устройство обратно совместимо с Ethernet-протоколами 10/100/1000/2500 Мбит (стандартная розетка RJ-45).

Беспроводной модуль компании Intel поддерживает стандарт 802.11ax, обеспечивая скорость обмена данными средствами WiFi-соединения, превышающую быстродействие сети 1GbE LAN, плавную передачу видеопотоков, необходимый комфорт для участников сетевых баталий, а также независимую поддержку нескольких разнородных соединений на скорости до 2,4 Гбит/с. Кроме того, радиус действия встроенного Bluetooth 5 модуля увеличился в 4 раза по сравнению с устройствами стандарта Bluetooth 4.2, а скорость возросла вдвое.

Разъем спецификации HDMI 2.0 обратно совместим с разъемом HDMI 1.4, при этом пропускная способность шинного HDMI-интерфейса составляет 18 Гбит/с, что почти вдвое превышает быстродействие соединения предыдущего поколения. Таким образом, открывается возможность одновременно транслировать несколько видеопотоков в оригинальном для современного кинематографа разрешении с соотношением сторон 21:9, обеспечивая максимальный комфорт и наилучшее визуальное восприятие видеоконтента.

Аудиоподсистема на базе HD-кодека Realtek ALC1220 <соотношение сигнал/шум 120 дБ(A)> с интеллектуальным усилителем для наушников автоматически определяет импеданс подключенного устройства, помогая устранить возможные проблемы с искажением звука и низким уровнем громкости.

WPrime, Cinebench, RealBench and AIDA64

WPrime

For all testing, the Maximus XII is our baseline platform, as it serves as our LGA1200 CPU test platform too.

WPrime is a leading multi-threaded benchmark. In our setup, we will manually set the number of cores for the CPU under test, for our 10900K, 20.

WPrime came in at 2.295 for the AORUS, slightly quicker than our baseline system at 32M. Moving to 1024M, we finish at 57.63 seconds.

Cinebench

Cinebench is a long-standing render benchmark that has been heavily relied upon by both Intel and AMD to showcase their newest platforms during unveils. The benchmark has two tests, a single-core workload that will utilize one thread or 1T. There is also a multi-threaded test which uses all threads or nT of a tested CPU

For both single and multi-core, the AORUS brought in numbers not far behind our baseline. Single-core at 530, multi at 6397.

RealBench let the AORUS board have 28.4 in image editing, 23.5 encoding, and 36.5 for multi-tasking.

AIDA64

Above we have the Cache and Memory Bench from the AORUS Ultra.

Moving into CPU testing, we have 11914 for FP64 and 21747 for FP32.

System I/O Benchmarks and Power Consumption

Storage with CrystalDiskMark

Internal NVMe storage benchmarks are done with a Samsung 980 Pro as it’s the highest performing single drive solution on the market. USB 3.2 benchmarks are done with the same Samsung 980 Pro and the Sabrent EC-TFNE Enclosure.

Storage performance for the AORUS Ultra rides just under our baseline system at 3550 MB/s read. Write performance is dead on at 2704 MB/s.

Testing the Gen 2 USB ports, the AORUS Ultra provides solid numbers at 1041 MB/s read and 919 MB/s write.

Networking with iPerf

Networking is tested with the ASUS RT-AX86U using the 2.5Gbe connection connected to our baseline systems 10Gbe port. We then push data from the baseline platform to the AORUS Ultra, giving us 1410 at peak for the AX201.

Power Consumption

Power consumption at idle was slightly lower than our baseline at 129 watts, CPU load with multi-core Cinebench shows 481 watts at peak while gaming in Horizon Zero Dawn gives us 417 watts.
