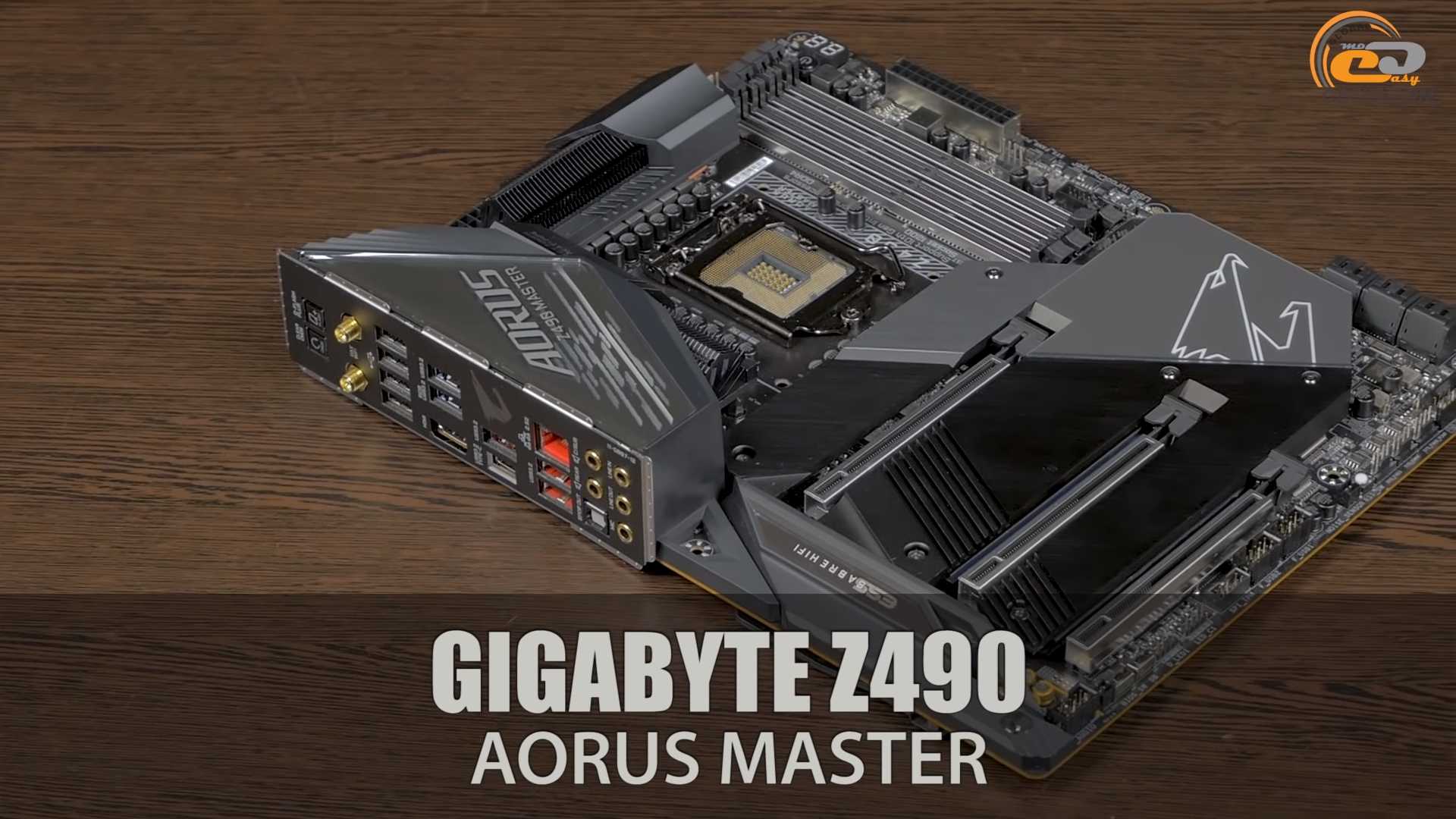

Z490 aorus master

Выжать все соки

Разгон — самый верный способ получить прирост производительности без дополнительных вложений. Ведь времена, когда оверклокинг был багом, а не фичей, давно прошли. И хотя производители, не желая терять деньги на продаже комплектующих, ограничили возможность оверклокинга в бюджетных моделях, AMD закрутила гайки не так сильно, как Intel.

Но и при планировании «красной» сборки нужно держать в голове несколько моментов

Важно обратить внимание на чипсет — младшая ревизия А320 разогнать железо всё же не позволит. Зато AMD B450 — то что нужно: стоит дешевле флагманских решений, а по части разгона им почти не уступает

Не стоит забывать и о том, что работа компонентов системы во внештатных режимах подразумевает и повышенную нагрузку. Здесь пригодится продуманное охлаждение — залог стабильной и надёжной работы. Дополнительно Gigabyte B450 AORUS PRO снабдили выделенным разъёмом для питания системы водяного охлаждения процессора.

Производительность

Материнская плата использует 12+1 фазную цифровую схему питания процессора, которая включает в себя как цифровой ШИМ-контроллер, так и DrMOS. Этот 100% цифровой контроллер и 8+4 разъем питания процессора обеспечивают невероятную точность подачи питания к самым энергоемким и чувствительным к энергии компонентам материнской платы, позволяя энтузиастам получить абсолютную максимальную производительность от нового 10-ядерного процессора Intel.

Материнка обеспечивает надлежащую совместимость с XMP-профилями модулей ОЗУ, способных работать на частоте 5000 МГц и выше. Чтобы достичь указанной производительности подсистемы памяти, пользователю нужно только убедиться в том, что установленные в системе модули ОЗУ поддерживают XMP-профили, при этом опция XMP присутствует и активирована в соответствующем разделе BIOS Setup материнской платы AORUS.

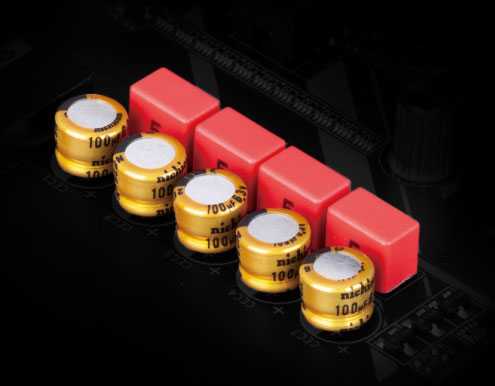

На материнской плате установлены Hi-Fi конденсаторы WIMA FKP2 класса и высококачественные аудиоконденсаторы Chemicon. Эти компоненты традиционно применяются в составе Hi-End аудиосистем премиум-класса, обеспечивая насыщенное звучание на низких частотах и безупречное воспроизведение высокочастотой составляющей аудиоспектра. Эксклюзивная технология AORUS AMP-UP Audio – это идеальное решение для организации аудиоподсистемы, адресованное самым взыскательным пользователям и меломанам. Плата оснащена антишумовым экраном звуковой подсистемы, который минимизирует воздействие помех и наводок на чувствительные аналоговые компоненты аудиотракта на уровне схемотехники печатной платы. Граница зоны размещения на плате компонентов аудиотракта имеет собственную светодиодную подсветку.

В ногу со временем

Интерфейс SATA долгое время оставался стандартом для подключения накопителей. Но с развитием технологии SSD его возможностей стало недостаточно. Новый протокол NVMe использует для передачи данных универсальные линии PCI-Express, подведённые к разъёму M.2. В этом форм-факторе и выпускаются наиболее скоростные из современных потребительских твердотельных накопителей.

У модели B450 AORUS PRO есть сразу два разъёма M.2. Один из них может работать исключительно с NVMe-решениями, а второй универсален и поддерживает как NVMe, так и SATA SSD. Не забыто и охлаждение — для каждого из накопителей предусмотрен отдельный радиатор.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Z790 AORUS MASTER

Сокет: Intel LGA1700Совместимость ЦП: процессоры Intel 12-го и 13-го поколения для настольных ПК.Форм-фактор: E-ATXПоддержка памяти: DDR5-8000 (OC), до 128 ГБХранилище: 5x M.2, 4x SATAUSB: до 3x USB 3.2 Gen2x2, 7x USB 3.2 Gen 2, 9x USB 3.1 Gen 1, 4x USB 2.0Дисплей: 2x ДП 1.2Сеть: Marvell AQtion 10G LAN, Killer Wi-Fi 6EАудио: Realtek ALC1220-VBЦена: 499 долларов.

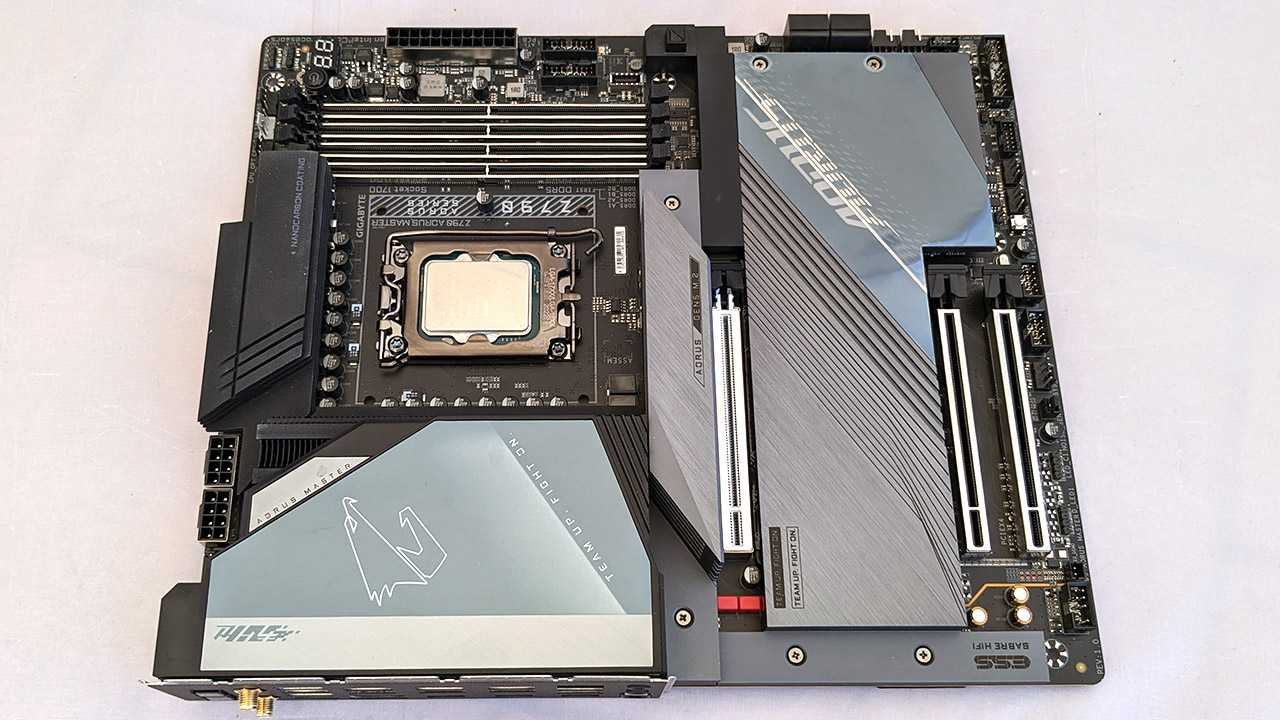

Z790 Aorus Master представляет собой расширенную материнскую плату ATX, поэтому необходимо принять некоторые меры, чтобы убедиться, что она подходит для вашего корпуса. Это не так важно, как раньше, во многом благодаря гигантизму современных видеокарт, таких как RTX 4090. Gigabyte выбрала черно-серую тему с легким оттенком RGB на экране ввода-вывода. Внешний вид прекрасно сочетает в себе форму и функциональность. Экскурсия по доске раскрывает некоторые интересные вещи. Расположение слотов PCIe явно создано с учетом трех- и четырехслотовых графических процессоров. Основной слот делит свои линии PCIe 5.0 с основным слотом M.2.

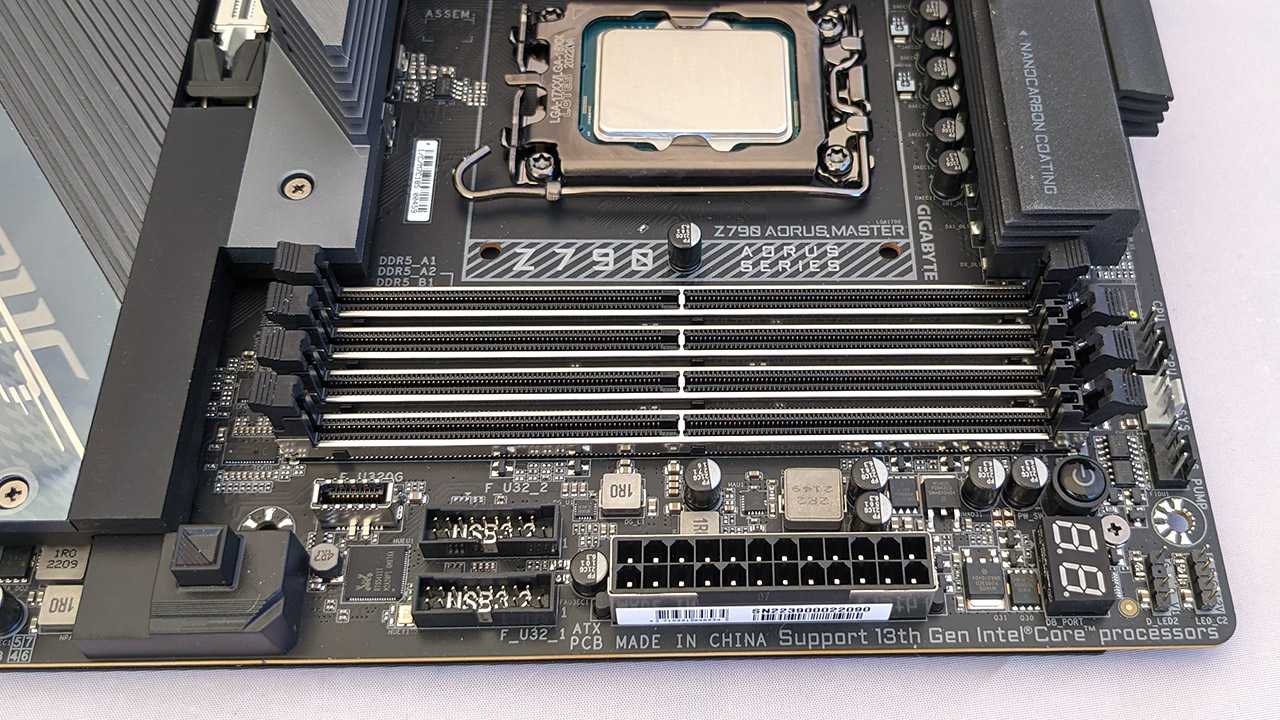

Экскурсия по доске раскрывает некоторые интересные вещи. Расположение слотов PCIe явно создано с учетом трех- и четырехслотовых графических процессоров. Основной слот делит свои линии PCIe 5.0 с основным слотом M.2.

Aorus Master — одна из постоянно растущего числа плат, оснащенных переключателем или защелкой PCIe. Поскольку к обычной защелке PCIe может быть трудно получить доступ с графическими процессорами с задней панелью, эта функция является находкой, даже если только для тех немногих, кто часто переключает графические процессоры (например, мы, обозреватели!).

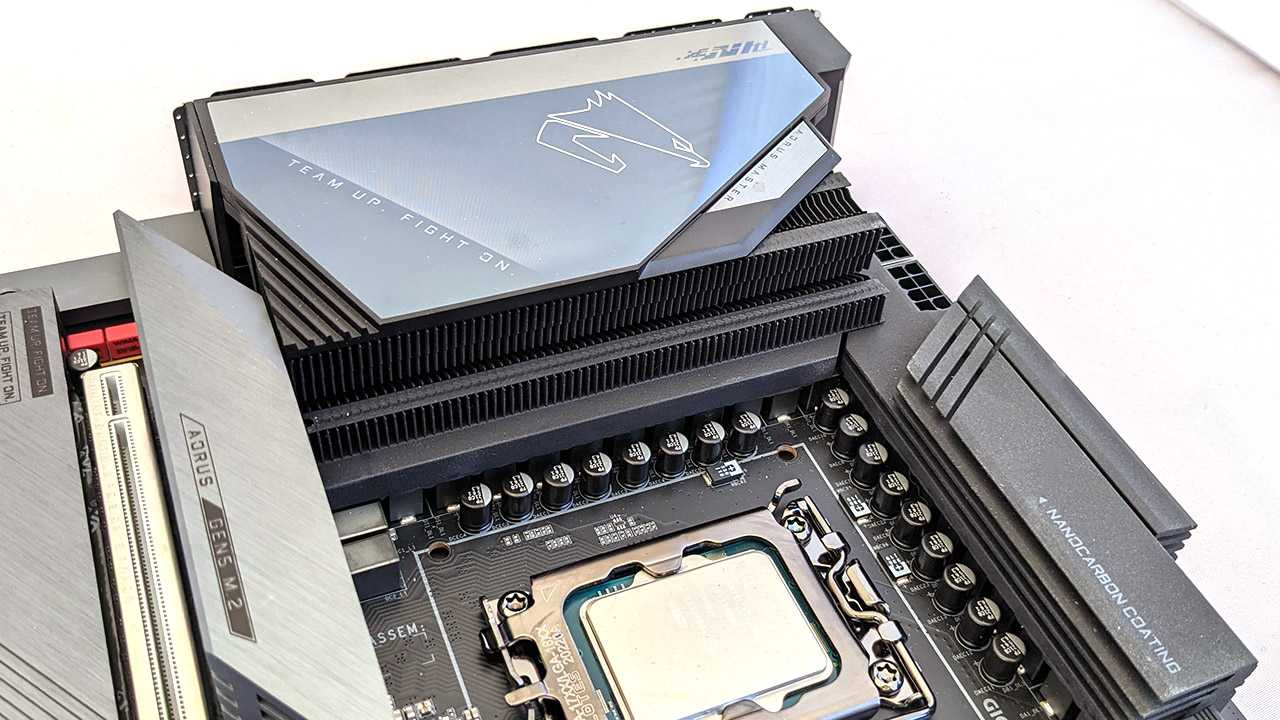

Z790 Aorus Master — еще одно предложение Gigabyte с хорошо спроектированным блоком охлаждения. В то время как другие производители склонялись к блочным металлическим радиаторам с недостаточной площадью поверхности, Gigabyte продолжает использовать традиционные ребристые радиаторы старой школы. Наш простой тест с неограниченной мощностью 13900K показал пиковую температуру VRM всего 57 градусов. Выдающийся!

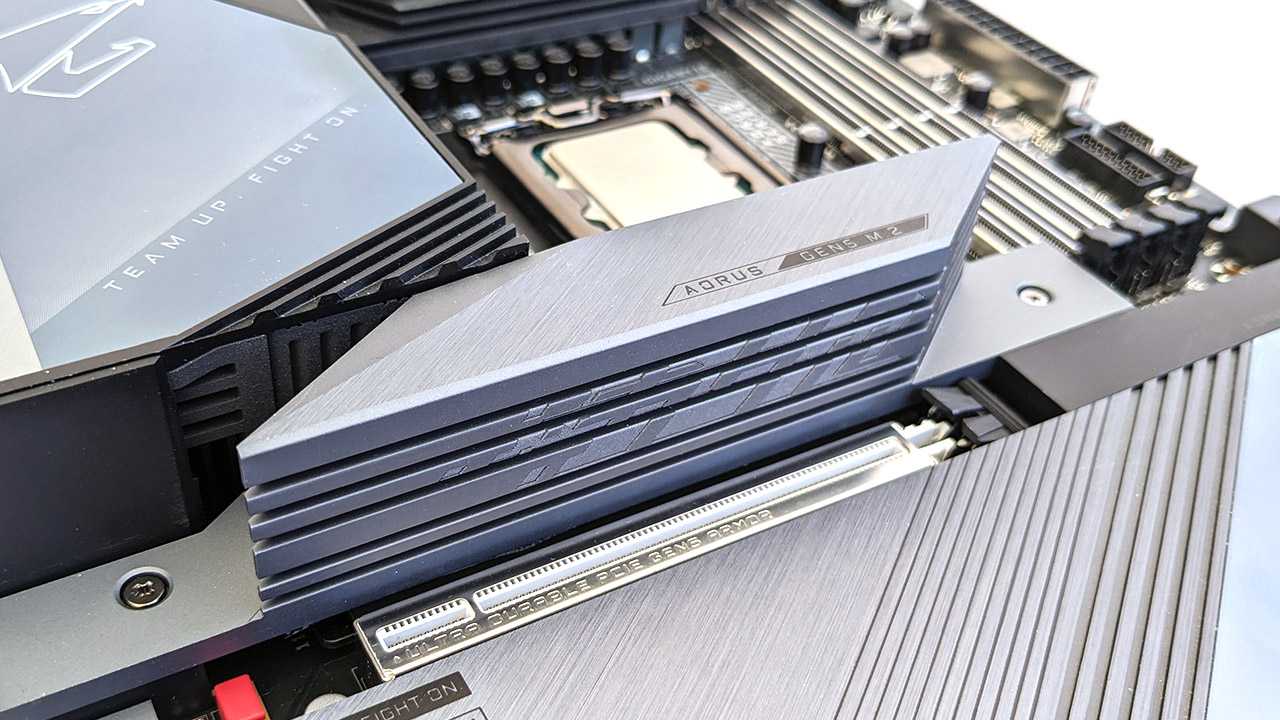

Другой радиатор, заслуживающий внимания, — массивный основной радиатор M.2. Ожидается, что диски PCIe 5.0 будут генерировать много тепла, поэтому такая возможность охлаждения очень приветствуется. Но не принимайте это как должное. Радиаторы могут поглощать и поглощают тепло от соседних видеокарт, поэтому вам все равно необходимо обеспечить хороший поток воздуха в корпусе.

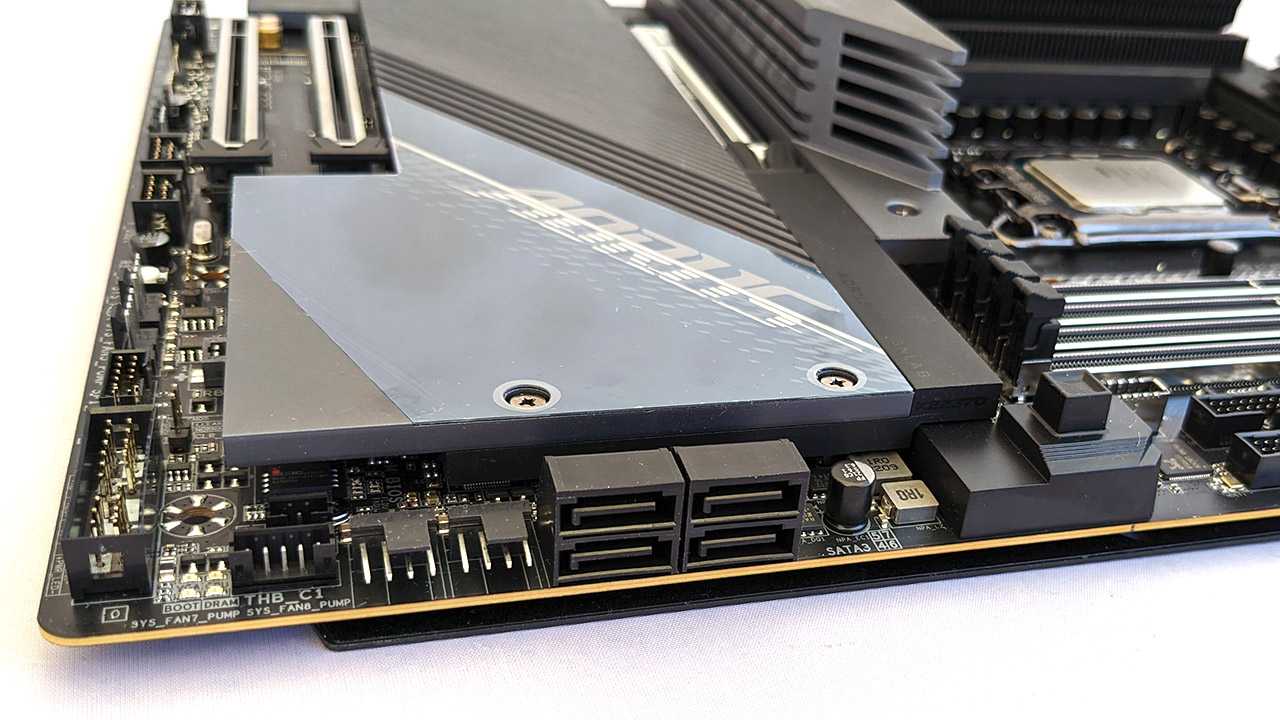

Плата поддерживает до пяти дисков M.2. Помимо основного слота, они поддерживают до PCIe 4.0. Портов SATA всего четыре. Они становятся все менее и менее важными, но все же на этом уровне было бы хорошо шесть, если не восемь.

Другие интересные функции включают так называемую многоклавишную кнопку, которую пользователь может запрограммировать для включения или выключения RGB, загрузки в BIOS или входа в безопасный режим BIOS без потери настроек.

Несмотря на то, что Z790 Aorus Master не переполнен яркой RGB-подсветкой, он оснащен двумя разъемами ARGB и двумя разъемами RGB. Кроме того, имеется не менее десяти разъемов для вентиляторов и насосов, разъем USB 3.2 Gen 2×2 на передней панели и кнопки питания и сброса. Совсем неплохо.

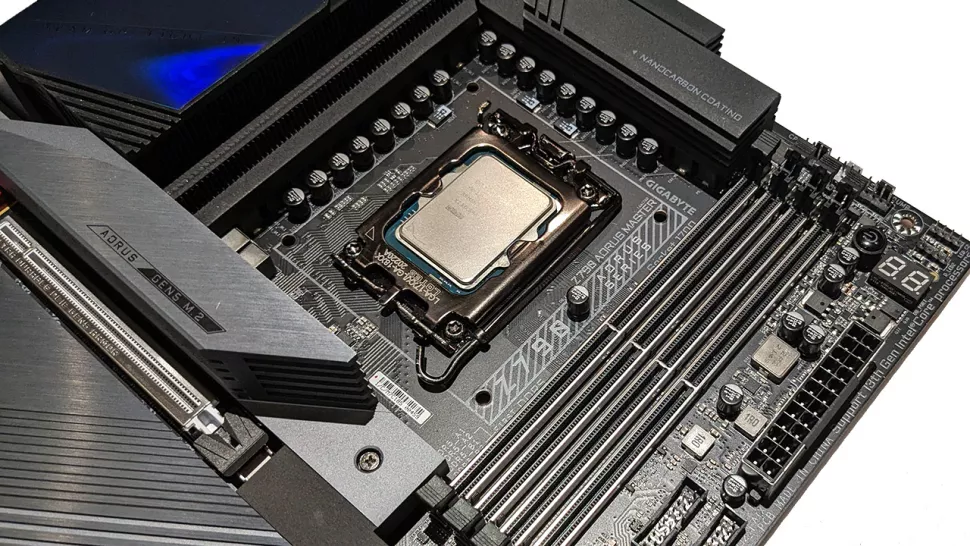

VRM платы — настоящая изюминка, как и следовало ожидать от платы, которая, как ожидается, будет питать разогнанные 13900K. 20 + 1 + 2 фазы VRM с каскадами 105A с радостью обеспечат соком для оверклокеров ln2. Помимо плат для разгона, таких как Aorus Tachyon или Asus Apex, будет трудно найти что-то, что превзойдет VRM Z790 Aorus Master.

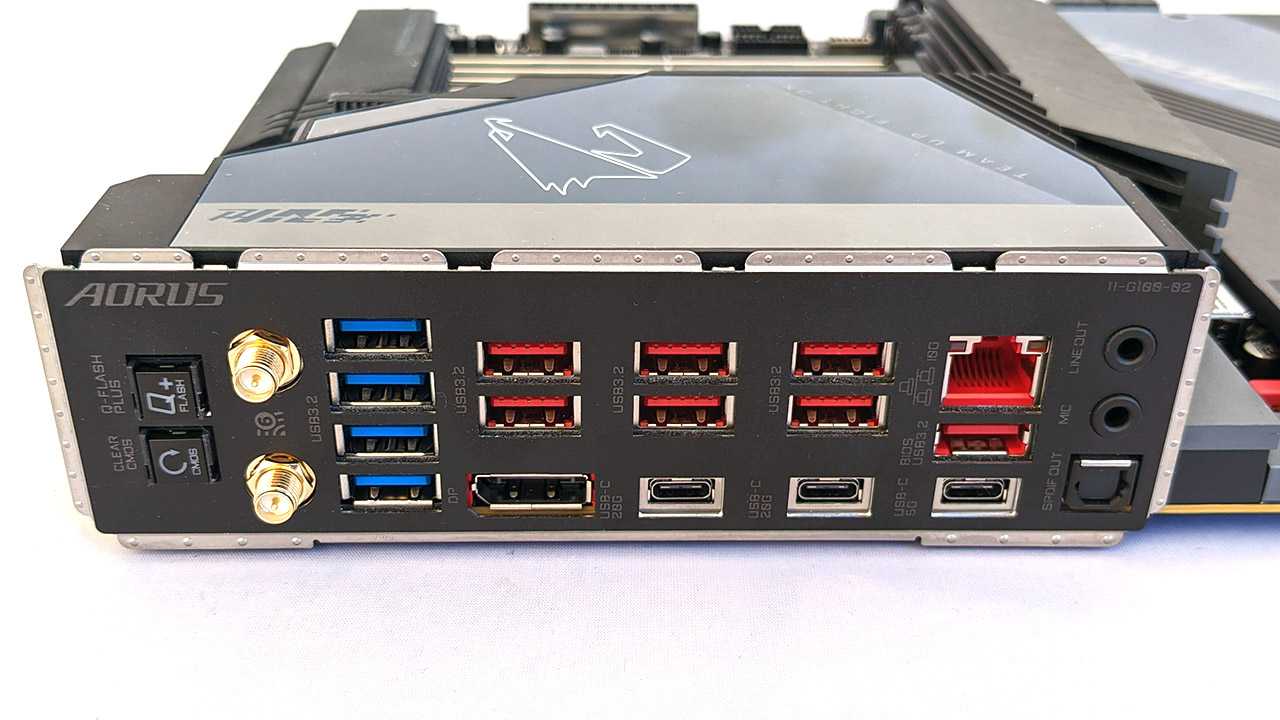

Если вам нужно много портов USB, плата Master, вероятно, подойдет вам. Только на задней панели их 14. К ним относятся два 3.2 Gen 2×2 Type-C и Gen 1 Type-C. К ним присоединяются семь портов Gen 2 и четыре порта Gen 1. Это сильное дополнение, но обратите внимание, что вы не получаете Thunderbolt 4 или USB 4. Они, безусловно, приветствовались бы, но, честно говоря, Gigabyte — это одна из немногих функций, которые производители используют для оправдания стоимости уровня Halo

материнские платы. Со временем USB 4 станет таким же вездесущим, как сегодня USB 3.0. Конечно, он может называться USB 4.7 Gen 4×4 или каким-то другим нелепым названием, но я отвлекся.

Master включает 10G Lan и Killer Wi-Fi 6E. Мы рады видеть 10G и надеемся, что в будущем он перейдет на более дешевые платы. Плата включает звук ALC1220-VB, который выглядит как последнее поколение, хотя это мощная реализация с надежным выбором компонентов Gigabyte, включая ЦАП ESS ES9118.

Программное обеспечение

1. Пакет GIGABYTE APP CENTER – центр управления фирменными утилитами и контроля за загрузкой актуальных драйверов и материнских плат GIGABYTE. Указав какое именно ПО нужно установить, APP CENTER самостоятельно загрузит наиболее актуальные версии утилит и драйверов.
2. Приложение GIGABYTE EasyTune – это простая в освоении фирменная утилита, которая позволяет выполнить тонкую настройку параметров системы, в частности отрегулировать напряжение питания и частоту ЦП и модулей ОЗУ в среде Windows. Благодаря функции Smart Quick Boost одним щелчком кнопки мыши можно инициировать процедуру оверклокинга в автоматическом режиме, добиваясь прироста производительности системы, когда это необходимо.
3. Фирменное приложение GIGABYTE @BIOS позволяет обновлять микрокод BIOS материнской платы в среде ОС Windows, помочь в этом начинающим пользователям призван дружественный графический интерфейс утилиты. Средствами @BIOS можно автоматически загрузить актуальную версию BIOS с серверов GIGABYTE или воспользоваться заранее подготовленным файлом с микрокодом BIOS, предварительно скопированным на флэш-накопитель и дисковую подсистему ПК. Кроме того, утилита @BIOS предоставляет возможность сохранить текущую версию BIOS в файл, восстановить предыдущий микрокод BIOS из образа, а также создать резервную копию BIOS, сохранив ее в образе.
4. Обозреватель GIGABYTE System Information Viewer (SIV) – одна из ключевых функций, которая осуществляет мониторинг и информирует пользователя о текущем состоянии системы. Мониторингу, в частности, подлежат системные часы и процессор, скорость вращения вентилятора под управлением заданного профиля, системные оповещения о превышении температура или соответствующая запись в системном журнале; все эти и другие параметры отображаются в соответствующем окне интерфейса обозревателя информации о системе.

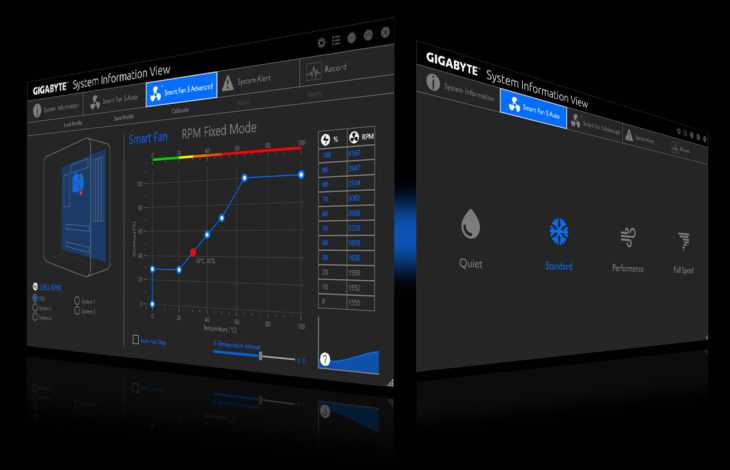

5. Благодаря Smart Fan 5 пользователи могут быть уверены в том, что их игровой ПК будет функционировать в наиболее благоприятном температурном режиме без ущерба для производительности. Благодаря термодатчикам, размещенным на материнской плате, средствами Smart Fan 5 можно контролировать работу каждого вентилятора.

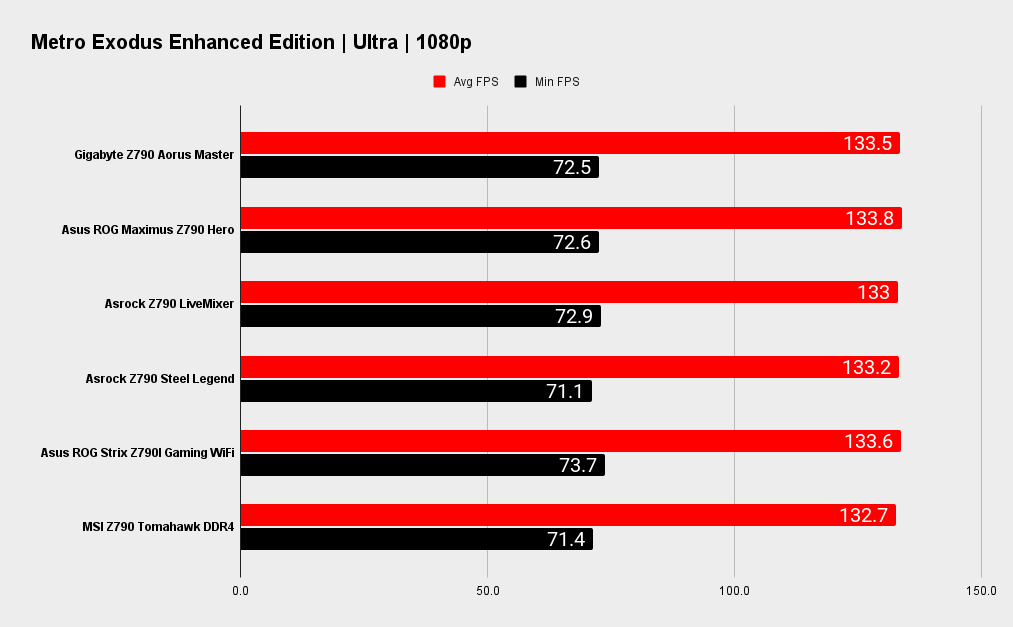

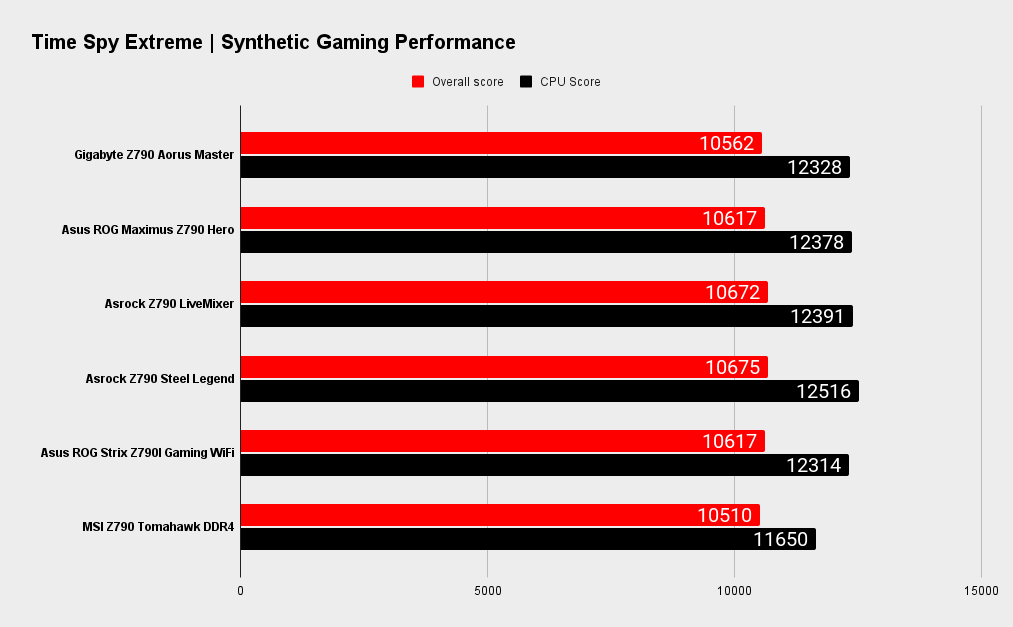

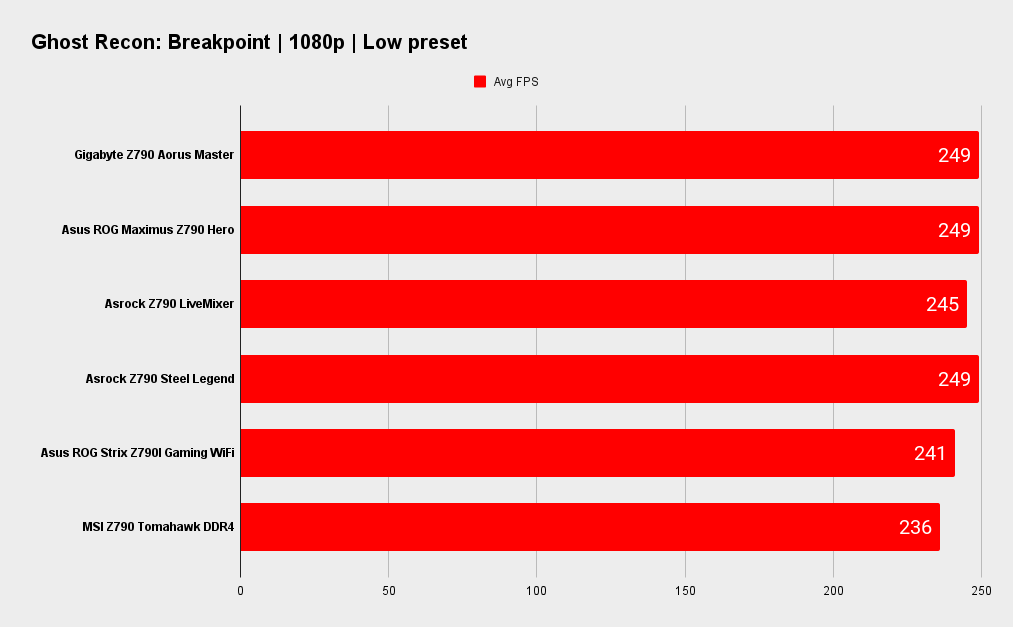

Игровая производительность

Как я уже говорил в большинстве обзоров материнских плат, использование эталонных тестов для оценки материнской платы не так уж уместно, если нет какой-либо реальной основной проблемы, которая выделяется. Процент или два здесь или там или разница в погрешности мало что значат в реальном мире.

Платформа Z790 является зрелой, и с максимально близкими настройками мощности и турбонаддува между платами результаты в целом близки. Тем не менее, Aorus Master показал себя хорошо, особенно при многопоточных нагрузках. Добавьте к этому очень крутой и мощный VRM, и вы почувствуете, что это доска, у которой не будет проблем с тяжелыми нагрузками. Это не дурак и в играх.

BIOS Z790 Aorus Master просто намного опережает мои первые впечатления до запуска 12-го поколения, когда DDR5-6000 изо всех сил пытался работать. Я рассмотрел набор G.Skill DDR5-7200 на Z790 Aorus Master, и он работал безупречно. На самом деле я смог загрузиться на частоте 7600 МГц всего лишь с резким скачком напряжения памяти и уменьшением задержки CAS на один шаг, но помимо этого потребовалось нездоровое количество напряжения IMC. Я предпочитаю, чтобы мои процессоры оставались в живых еще немного, спасибо!

Если вы планируете разгонять ЦП серии K, вам понадобится лучшее охлаждение, какое только можно найти. С VRM этой спецификации и соответствующим охлаждением охлаждение вашего процессора достигнет своего предела задолго до того, как плата вспотеет.

Z790 Aorus Master — это высококонкурентный премиальный вариант Z790 по хорошей цене. Его базовый дизайн действительно очень хорош. VRM и охлаждение — на высшем уровне, его простая поддержка DDR5-7000 является изюминкой, а включение 10G LAN плюс множество портов USB приветствуется.

Если вам нужен USB 4 или Thunderbolt, вам нужно искать в другом месте, и использование ALC1220 последнего поколения вызывает удивление. Хотя основные характеристики по-прежнему хороши, мощный Z690 Aorus Master все еще находится на рынке. Его можно найти значительно дешевле и, если не считать слота PCIe 5.0 M.2 и поддержки быстрой памяти, они очень похожи.

Примечательно, что Z790 Aorus Master примерно на 130 долларов дешевле, чем Asus Z790 Hero, и снова дешевле, чем MSI Z790 Ace, но примерно столько же, сколько Z790 Taichi от ASRock. Все это сильные варианты, и какой из них вы выберете, может зависеть от того, какие функции вам нравятся больше всего. Эта 10-гигабитная локальная сеть Aorus Master станет решающим фактором для многих, в то время как другие вообще не будут использовать локальную сеть, предпочитая немного будущего с USB 4.

Но, в конце концов, Z790 Aorus Master — это сильная плата, и если вам не нужна особая функция, эксклюзивная для флагманских плат, она вас не разочарует.

Gigabyte Z790 Aorus Master

82%

Суммарно

Z790 Aorus Master — это высококачественное предложение с солидным набором функций и очень быстрой поддержкой памяти XMP, но если вы не используете оперативную память высшего уровня, стоит рассмотреть и более дешевый Z690 Aorus Master.

Конструкция и внешний вид

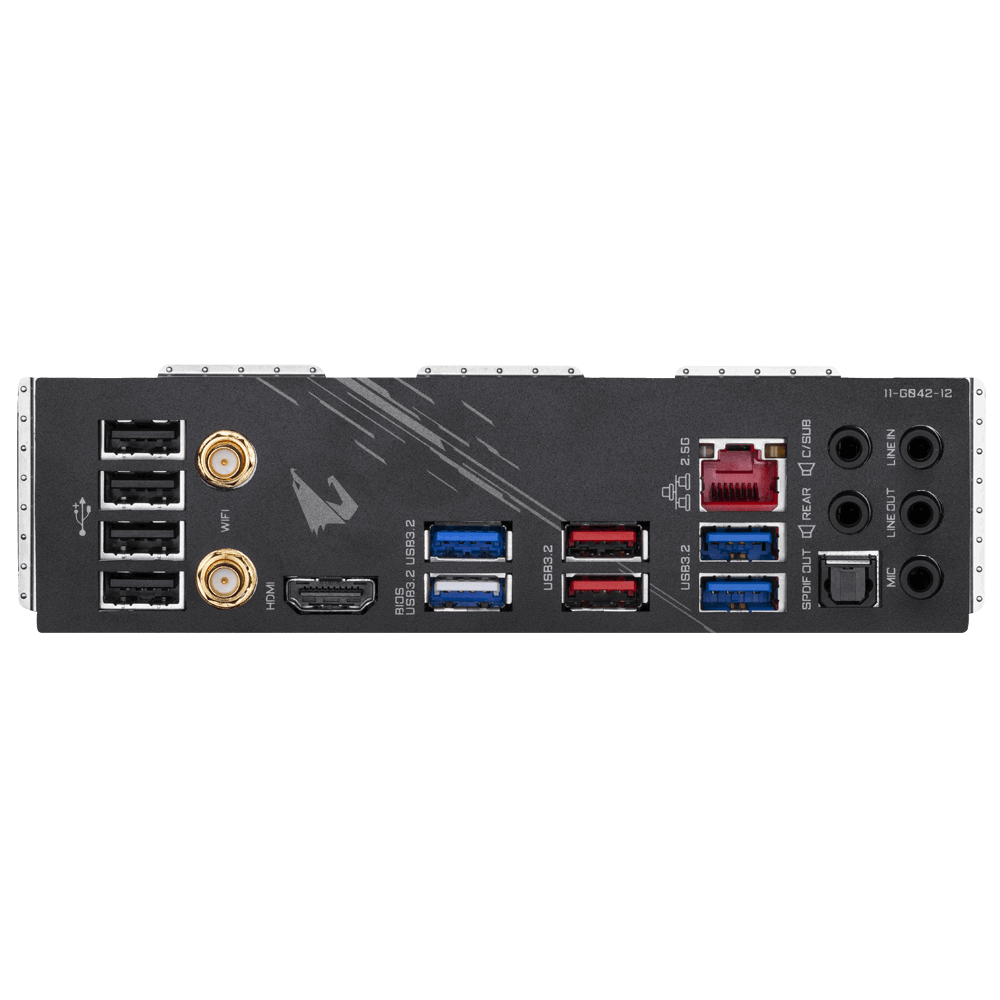

Задняя панель включает в себя 1 видеовыход HDMI, 4 порта USB 2.0, 4 порта USB 3.2, 1 LAN-розетку, 5 портов аудиоподсистемы с оптическим выходом S/PDIF и 2 разъема SMA для подключения внешней Wi-Fi антенны.

 Эксклюзивный дизайн печатных плат с удвоенной толщиной слоя меди в цепях питания и заземления гарантирует безупречное качество полезного сигнала, обеспечивает эффективное теплорассеивание и безупречную работу ключевых компонентов и ПК в целом в условиях значительных нагрузок (в том числе, исключительную стабильность системы в режиме Overclocking).

Продолжительность срока службы M.2 SSD-накопителей зависит от надлежащего охлаждения. Своевременно и эффективно рассеивая тепло, фирменные радиаторы Thermal Guard в составе материнских плат GIGABYTE не допускают падения производительности M.2-накопителей вследствие перегрева микросхем флэш-памяти.

Средствами гибридных разъемов для вентиляторов или внешних термодатчиков функция Smart Fan 5 предоставит Вам достоверную информацию о температуре и расходе хладагента. Все гибридные Fan-разъемы могут автоматически определять тип подключаемого устройства (вентилятор или помпа) и предусматривают возможность выбора режима PWM или Voltage.

На разъемах PCIe установлены экраны из нержавеющей стали, благодаря которым пластиковые колодки приобретают дополнительную защиту и готовы к инсталляции любых PCI Express плат расширения.

Эксклюзивный цельный конструктив экранирующих элементов из нержавеющей стали, установленных на моделях AORUS, помогает предотвратить деформацию печатной платы (изгиб, кручение), а также помехи и негативное воздействие электростатического разряда.

Благодаря фирменной технологии GIGABYTE Q-Flash Plus для обновления микрокода BIOS Вам даже не нужно устанавливать в систему процессор, память, графическую плату и вызывать меню BIOS Setup. Просто загрузите с сервера GIGABYTE и сохраните на USB флэш-накопителе актуальную версию BIOS (измените имя сохраненного файла на gigabyte.bin), а затем нажмите специальную кнопку Q-Flash Plus.
