Asus ROG STRIX Z490-H GAMING
Сразу же после анонса новых процессоров Comet Lake и соответствующих им чипов Asus подсуетилась и показала аж 17 новых материнских плат. Среди них были «надежные» Prime, «недорогие» TUF и, конечно же, любимицы хардкроных геймеров из линейки ROG. К нам на тест попала стандартная версия ROG STRIX Z490-H формата ATX, которая сразу же бросается в глаза благодаря стильной черной расцветке с аккуратными вкраплениями красного.
Одна из главных фишек линейки ROG заключается в использовании топовой подсистемы питания на 14 фаз и качественной схемотехники. В роли ШИМ-контроллера используется восьмифазный чип DIGI+ VRM EPU ASP1900B. Подсистему питания VRM основной части накрывает два массивных радиатора с крупным оребрением, изготовленные из «необработанного» алюминия. Также в ее арсенале вы найдете практически все, что необходимо пользователю для комфортной эксплуатации современной игровой системы высокого уровня. А именно два интерфейса M.2 с радиатором охлаждения, один M.2 для подключения беспроводных модулей, пачка портов USB третьего поколения (в том числе один USB C), отличную звуковую систему SupremeFX, сетевой контроллер от Intel с пропускной способностью 2.5 Гбит/с и приоритезацией трафика, несколько разъемов подключения светодиодных лент и усиленные слоты для установки видеокарт. Причем, слотов PCI-E 16x тут три, а не два.
Для разгона используется UEFI BIOS Utility с фирменной для серии ROG Strix Gaming цветовой гаммой. Сама плата при этом поддерживает фирменную технологию ASUS Ai Overclock Tuner, которая в зависимости от установленного процессора и оценки эффективности системы охлаждения, выставляет определенные лимиты потребления и тактовые частоты. Работает она довольно агрессивно, выжимая если не максимум, то близкое к нему значение. К примеру, тестовый Intel Core i5-10600K сразу же поднялся в бусте с 4.8 до 5.1 ГГц. Вероятно, умелый ручной разгон она не перебьет, но все же это довольно полезная вещь для тех, кто ищет системную плату в пару к мощному процессору, но не хочет самостоятельно возиться с настройками напряжения и частоты.
Производительность
Мощная система питания с цифровым управлением позволяет плате гарантировать стабильную работу новейших процессоров Intel. В 12+2-фазной системе питания процессора, реализованной на материнской плате ROG Strix Z490-H Gaming, применяются силовые модули, каждый из которых включает в себя драйвер, а также MOSFET-ключи верхнего и нижнего плеча. Благодаря такой интеграции компонентов достигается повышенный КПД системы питания.
Разъем питания ProCool II, применяемый на материнских платах ASUS, гарантирует надежное подключение кабелей, пониженное электрическое сопротивление и улучшенное рассеивание тепла по сравнению со стандартными.
Стабилизатор напряжения DIGI+ отличается высокой эффективностью, надежностью и стабильностью при любых нагрузках.
В материнских платах ASUS применяются отборные дроссели и конденсаторы, которые способны работать дольше и при более сложных условиях, чем стандартные компоненты.

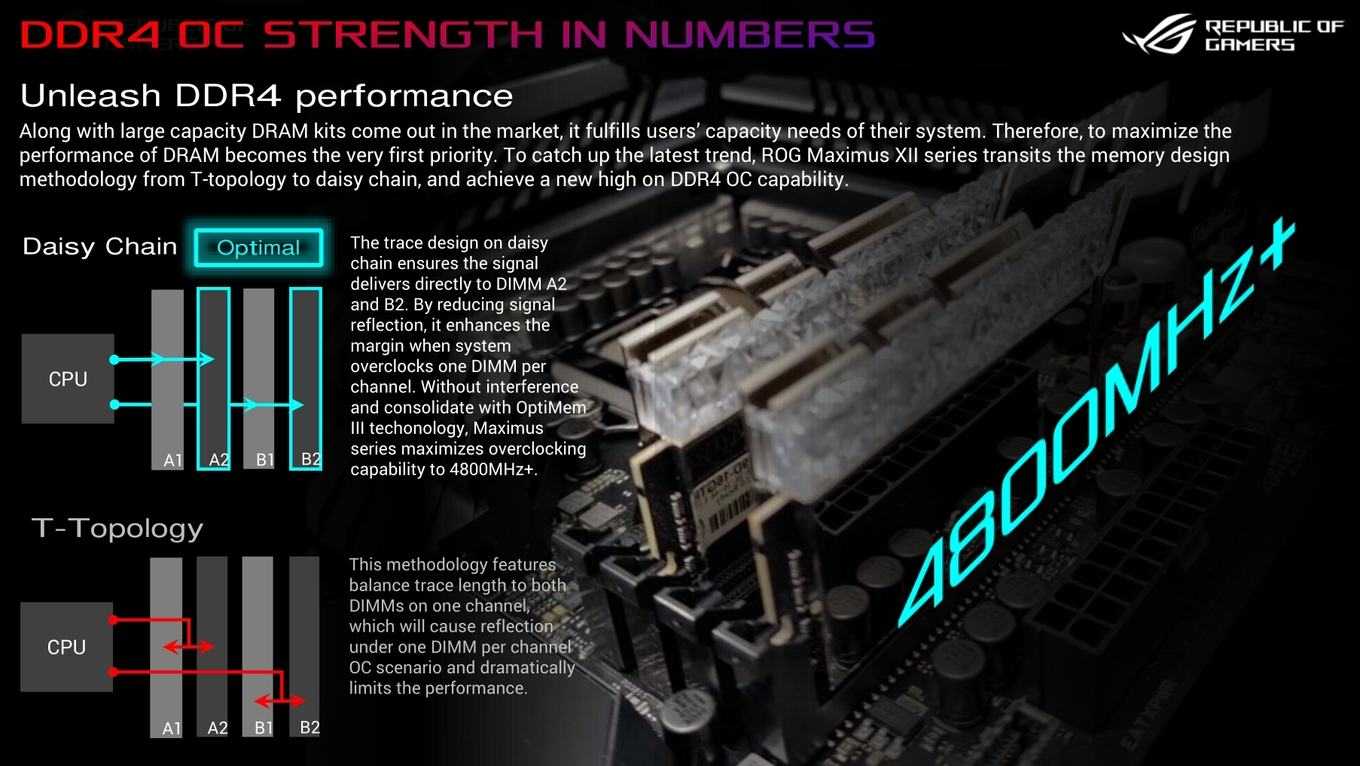

Материнка поддерживает установку в четыре слота до 128 ГБ оперативной памяти DDR4. Технология OptiMem II подразумевает оптимизированную разводку дорожек, соединяющих процессор и модули памяти, с целью снижения наводок и переходных помех. Тем самым, обеспечивается более высокие рабочие частоты при использовании комплектов модулей памяти.
Плата оснащена двумя разъемами M.2. Один из них поддерживает оба интерфейса (SATA и PCIe 3.0 x4), а второй – только PCIe 3.0 x4 для установки накопителей, работающих с протоколом NVMe. Такое решение обеспечивает гибкость в выборе высокоскоростного накопителя формата M.2.
Встроенный контроллер 2.5G Ethernet позволяет увеличить скорость проводного сетевого соединения, используя текущую кабельную инфраструктуру
Аудиосистема SupremeFX, реализованная на данной материнской плате, может похвастать невероятно детализированным звучанием. Фронтальный выход для наушников обслуживают сразу два операционных усилителя, обеспечивающие требуемые параметры для подключения игровых наушников. Электромагнитное экранирование аудиокодека способствует устранению наводок от других компонентов. Высококачественные японские конденсаторы обеспечивают теплое и естественное звучание. Два операционных усилителя автоматически подстраивают параметры аудиосистемы в соответствии с сопротивлением наушников (32-600 Ом).
Gigabyte Z490M GAMING X
Компания Gigabyte в последнее время серьезно взялась за игровой рынок, выпустив целую россыпь интересных геймерских мониторов Aorus, а затем показав миру первый SSD на шине PCI-E 4.0 4x. Изменения коснулись и любимых компанией материнских плат, куда так же хлынули довольно дорогие и навороченные материнки серии Aorus. В отличие от них, герою этого обзора Z 490 GAMING X уготована роль не звезды тестовых стендов, а работяги, который таскает рояль и готов на своих плечах тянуть довольно мощную игровую сборку.
Это ни разу не имиджевая плата, которая сияет как новогодняя елка в центре столицы. Работа с подсветкой тут есть, но она в меру скромная. Дизайн не слишком броский. Список фич вряд ли вызовет возбуждение. Но все это и не нужно, важнее качество и стабильность, с которыми у Z 490 GAMING X нет никаких проблем. Как и с функциональностью: плата может похвастаться довольно серьезной 12-фазной подсистемой питания с удвоителями (схема 10+2), радиаторами мосфетов, двумя слотами PCI-E 3.0×16 для подключения связки из двух видеокарт. Слот M.2 под модные твердотельники всего один, зато SATA шесть штук, так что в перспективе можно будет слепить связку из обычного SATA SSD и быстрого NVMe. Плюс аудиочип Realtek ALC1200 неплохо зарекомендовал себя в роли альтернативы внешним звуковым картам для геймеров.
Учитывая, что плату сейчас можно найти за довольно скромные по меркам оверклокерских плат $200, такой набор выглядит впечатляюще. Но еще интереснее то, что схемотехника Z 490 GAMING X заметно перекликается с более дорогими платами Aorus, у которых радиаторы узла VRM связаны тепловой трубкой, имеется огромный радиатор на хабе, а слоты M.2 снабжены радиаторами охлаждения. С точки зрения крепкого фундамента, это куда важнее, чем условная поддержка PCI-E 4.0, от которого прямо сейчас мало пользы.
ASRock Z490 Phantom Gaming 4
После презентации чипсета Z490 тайваньская компания ASRock не стала тянуть быка за рога и выпустила сразу 12 разноплановых (но на самом деле чертовски похожих) материнских плат. Герой сегодняшнего обзора ASRock Z490 Phantom Gaming 4 находится в этой линейке где-то посередине: обладая прокачанной системой питания и богатым функциональным набором она лишена некоторых наворотов старших моделей вроде ASRock Z490 Extreme4.
Стоит сказать, что линейка является довольно новой, всего пару лет назад она пришла на смену Fatal1ty и смотрится в чем-то даже интереснее. Все потому, что ASRock услышала покупателей и исправила большинство косяков. В случае с Phantom Gaming 4 мы имеем хорошую подсистему питания процессора (10 фаз, качественное охлаждение VRM и высококачественны дроссели), упрощенный процесс разгона, функциональное и понятное меню настроек BIOS, качественный звук на базе кодека ALC1220 (есть поддержка Creative Sound Blaster Cinema 5) и в целом высокое качество изготовления. Хотя, справедливости ради большинство материнок на Z490 первой волны выглядят схожим образом.
Помимо этого имеем богатый и интересный набор подключений из пары усиленных PCI-E 16x, четырех слотов под оперативную память с максимальной тактовой частотой 4400 МГц, LAN контроллера Intel I219V, пачку актуальных портов, включая USB C третьего поколения, и слот M.2 Ultra с увеличенной пропускной способностью. Его же можно использовать для установки Wi-Fi антенны. И если радиатор по M.2 штука спорная, то вот второй подобный слот тут бы точно не помешал. Не сейчас, а на будущее. Зато энтузиастов порадуют кнопки и индикатор POST-кодов на печатной плате, которые упрощают разгон при открытом стенде.
MSI MEG Z490 ACE
MSI MEG Z490 ACE является топовой материнской платой даже по меркам А класса. И ценник, и ее название (Ace в переводе с английского означает Туз) прямым текстом говорят, что плата, которая не знает границ, дружит с любым мощным процессором семейства Comet Lake и обожает водяное охлаждение. Другой вопрос, что и цена на нее почти вдвое выше, чем на условную Asus ROG STRIX Z490-H GAMING. Хотя это тоже отличная оверклокерская плата, способная на небольшие подвиги.
Новинка от MSI оснащена мощной 17-фазной подсистемой питания (схема 16+1), кучей разъемов для подключения накопителей и пачкой функций вроде кнопки сброса и отладочного дисплея, которые повышают удобство работы в открытом тестовом стенде. Не знаем, связано ли имя с одноименной акулой из фильма с Джейсоном Стетхемом, но складывается впечатления что плату создавали с расчетом на экстремальный разгон с водяным охлаждением. На это намекают множество разъемов для подключения кулеров и помпы СВО, возможность напрямую управлять всем этим добром из BIOS, а также использование Мосфетов 90 A, которые увеличивают теоретическую суммарную нагрузку платы до 1440 А. Само охлаждение VRM хорошо продумано, кулер отлично справляется со своей работой и редко включает дополнительный 30-мм вентилятор для VRM.
Во всем остальном MSI выжимает максимум из возможностей чипсета Z490: 4 слота под DDR4 с максимальной частотой 4800 МГц, 3 слота M.2 с радиаторами, 3 усиленных разъема PCI-E x16, 6 портов SATA для построение дисковой системы любой сложности и множеством возможных USB-портов для подключения чего угодно и топовый аудиотракт Realtek ALC1220 с ЦАП SABRE9018Q2C. Для тех, кого этот список не очень-то впечатляет, MSI кладет на стол пару козырных карт. Правда, как только Intel разберется что к чему и добавит официальную поддержку в свою платформу. Второй козырь: USB порт класса 3.2 Gen2x2 с теоретической пропускной способностью в 20 Гбит/с. Понятно, что сейчас к ним особо-то нечего подключать, но не стоит забывать, что это игра на перспективу. Завершает этот список встроенный Wi-Fi модуль шестого поколения Intel AX201, в пару которому установили и Bluetooth-приемник. Учитывая цену, иного мы и не ждали.
