Упаковка и комплектация
Материнская плата ASUS TUF GAMING X570-PLUS (WI-FI) поставляется в красивой картонной коробке стандартных размеров. Её внешний вид существенно поменялся, относительно выпущенных ранее моделей. Теперь в оформлении упаковки преобладают тёмно-синие и серые цвета. Спереди нас как обычно встречает красивые изображения самой платы, её название и перечень поддерживаемых технологий. В то время как на тыльную сторону упаковки вынесены подробные технические характеристики и упоминания главных особенностей данной модели:
– светодиодная подсветка Asus Aura;
– семейство продуктов TUF Gaming Alliance – в данный консенсус входит немалое количество производителей, можно отметить Cooler Master, Ballistix и других. Все эти компании выпускают свою продукцию под таким же логотипом TUF Gaming Alliance, гарантирующую вам стопроцентную совместимость с продуктами ASUS TUF Gaming, и дизайн, выдержанный в том же стиле;
– Gaming Network Solution – набор инструментов, обеспечивающих максимально быстрое и стабильное подключение к интернету. Среди них: эксклюзивный гигабитный интернет контроллер Realtek L8200A, встроенный Wi-Fi и Bluetooth 5.0 модуль;
– поддержка интерфейса PCI Express 4.0.

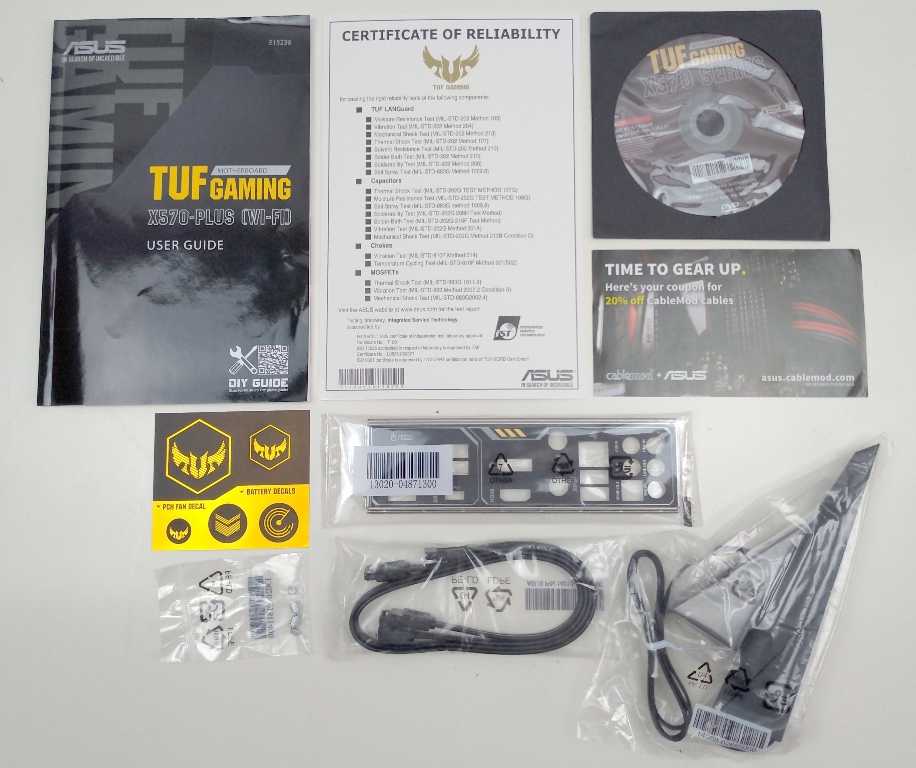

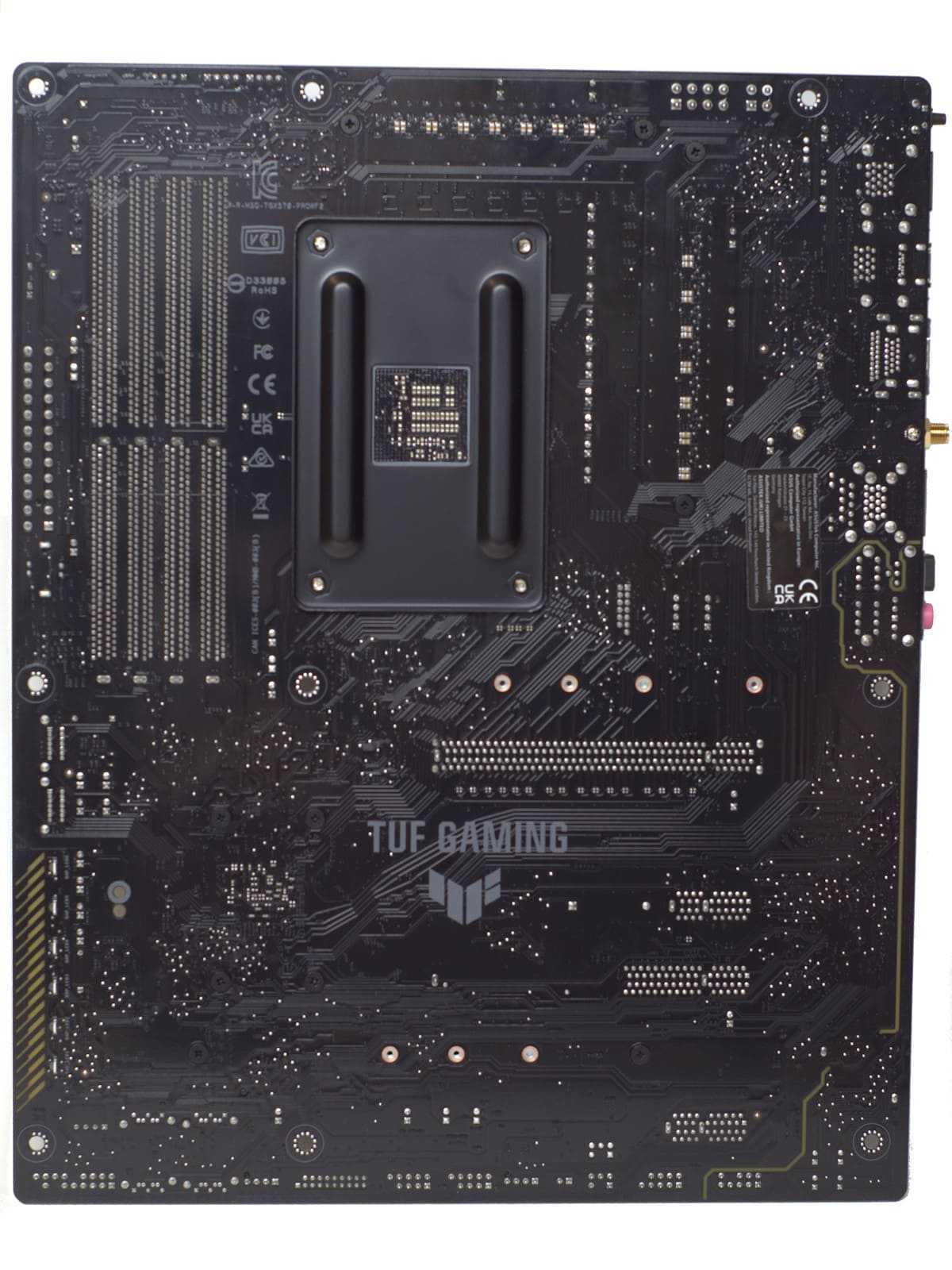

Помимо самой материнской платы в комплекте поставки мы нашли следующие аксессуары:
– инструкция по эксплуатации;
– диск с драйверами и фирменным ПО;
– сертификат надежности;
– скидочный купон в магазин оплетки кабелей;
– фирменные наклейки;
– набор крепежей для М.2 накопителей;
– заглушка для интерфейсной панели;
– два кабеля SATA;
– внешний модуль wi-fi & Bluetooth 5.0.
Learn more about the ASUS TUF GAMING H570-PRO WIFI
| Brand | ASUS |
|---|---|
| Model | TUF GAMING H570-PRO WIFI |
| CPU Socket Type | LGA 1200 |
|---|---|
| CPU Type | Supports 11th / 10th Gen Intel Core Processors Supports Intel Pentium Gold and Celeron Processors |
| Supported CPU Technologies | Supports Intel Turbo Boost Technology 2.0 and Intel Turbo Boost Max Technology 3.0** Intel Turbo Boost Max Technology 3.0 support depends on the CPU types. |
| Chipset | Intel H570 |
|---|
| Onboard Video Chipset | Supported only by CPU with integrated graphic |
|---|
| Number of Memory Slots | 4x288pin (DDR4) |
|---|---|
| Memory Standard | DDR4 5000(OC) / 4800(OC) / 4600(OC) / 4400(OC) / 4266(OC) / 4000(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3333(OC) / 3200 / 2933 / 2800 / 2666 / 2400 / 2133** 11th Gen Intel processors support 3200 / 2933 / 2800 / 2666 / 2400 / 2133 natively.* 10th Gen Intel Core i7 / i9 processors support 2933 / 2800 / 2666 / 2400 / 2133 natively, others will run at the maximum transfer rate of DDR4 2666.* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists), and memory frequency support depends on the CPU types. |
| Maximum Memory Supported | 128GB |
| Channel Supported | Dual Channel |
| PCI Express 4.0 x16 | 1 x PCI Express 4.0 x16* * Actual support may vary by CPU.* Enable RST PCIe Storage Remapping for PCH attached PCIe slots to activate Intel Optane Memory. |
|---|---|
| PCI Express 3.0 x16 | 1 x PCI Express 3.0 x16** Supports x4 mode. |
| PCI Express x1 | 3 x PCIe 3.0 x1 |
| SATA 6Gb/s | 6 x SATA 6Gb/s |
|---|---|
| M.2 | Intel 11th Gen Processors:M.2_1 slot (Key M), type 2242/2260/2280- Only Intel 11th gen processors support PCIe 4.0 x4 mode, this slot will be disabled for other CPUsIntel H570 Chipset:M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)*M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 3.0 x4 mode)* M.2_2 shares bandwidth with SATA6G_2. When M.2_2 runs SATA mode, SATA6G_2 will be disabled. |
| Intel Optane Ready | To enable Intel Optane Memory (Hybrid Storage device), it must be installed in PCH-attached slots with Intel Rapid Storage Technology. |
| Audio Chipset | Realtek ALC S1200A |
|---|---|
| Audio Channels | 7.1 Channels |
| LAN Chipset | Realtek 2.5Gb Ethernet |
|---|---|
| Max LAN Speed | 2.5Gbps |
| Wireless LAN | Intel Wi-Fi 6802.11a/b/g/n/ac/ax |
| Bluetooth | Bluetooth 5.0 |
| Back I/O Ports | 1 x USB 3.2 Gen 2×2 port (1 x USB Type-C)2 x USB 3.2 Gen 2 ports (2 x Type-A)1 x USB 3.2 Gen 1 port (1 x Type-A)4 x USB 2.0 ports (4 x Type-A)1 x DisplayPort1 x HDMI port1 x ASUS Wi-Fi Module1 x Realtek 2.5Gb Ethernet port5 x Audio jacks1 x Optical S/PDIF out port |
|---|
| Onboard USB | 1 x USB 3.2 Gen 1 connector (supports USB Type-C)1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports2 x USB 2.0 headers support additional 4 USB 2.0 ports |
|---|---|
| Other Connectors | Fan and Cooling related:1 x 4-pin CPU Fan header1 x 4-pin CPU OPT Fan header1 x 4-pin AIO Pump header3 x 4-pin Chassis Fan headersMiscellaneous:2 x AURA Addressable Gen 2 headers2 x AURA RGB headers1 x Clear CMOS header1 x COM Port header1 x Front Panel Audio header (AAFP)1 x 20-3 pin System Panel header with Chassis intrude function1 x Thunderbolt header |
| Form Factor | ATX |
|---|---|
| LED Lighting | RGB |
| Dimensions (W x L) | 12.0″ x 9.6″ |
| Power Pin | 1 x 24-pin Main Power connector1 x 8-pin +12V Power connector |
| Features | Special Features:ASUS TUF PROTECTION- DIGI+ VRM (- Digital power design with DrMOS)- Enhanced DRAM Overcurrent Protection- TUF LANGuard- Overvoltage ProtectionASUS Q-Design- M.2 Q-Latch- Q-DIMM- Q-LED (CPU , DRAM , VGA , Boot Device )- Q-SlotASUS Thermal Solution- M.2 heatsink- VRM heatsink designASUS EZ DIY- ProCool- Pre-mounted I/O shield- SafeSlotAURA Sync- AURA RGB headers- Addressable Gen 2 RGB headersSoftware Features:ASUS Exclusive SoftwareArmoury Crate- AURA Creator- AURA Sync- Two-Way AI Noise CancelationAI Suite 3- Performance And Power Saving UtilityTurboV EVOEPUDIGI+ VRMFan Xpert 4- EZ updateTUF GAMING CPU-ZAI ChargerASUS Turbo LANDAEMON ToolsDTS Custom for GAMING HeadsetsMyASUSNorton Anti-virus software (Free Trial version)WinRARUEFI BIOSASUS EZ DIY- ASUS CrashFree BIOS 3- ASUS EZ Flash 3- ASUS UEFI BIOS EZ ModeBIOS:192 (128+64) MB Flash ROM, UEFI AMI BIOSManageability:WOL by PME, PXEOperating System:Windows 10 64-bit |
|---|
| Package Contents | Accessories:Cables2 x SATA 6Gb/s cablesMiscellaneous1 x ASUS Wi-Fi moving antennas2 x M.2 Rubber Packages2 x M.2 SSD screw packages1 x TUF Gaming stickerInstallation Media1 x Support DVDDocumentation1 x TUF Certification card1 x User manual |
|---|
Технические характеристики
| Производитель | ASUS |
| Модель | TUF GAMING X570-PLUS (WI-FI) |
| Системная логика | AMD X570 |
| Сокет | AM4 |
| Поддерживаемые процессоры | AMD Ryzen 2-е и 3-е поколение / 2-е и 1-е поколение Ryzen с графикой Radeon Vega |
| Поддерживаемая память | 3-е поколение AMD Ryzen 4 x DIMM, Max. 128 Гб, DDR4 4400 (O.C) / 3466 (O.C.) / 3400 (O.C.) / 3200 (O.C.) / 3000 (O.C.) / 2933 (O.C.) / 2800 (O.C.) / 2666 / 2400 / 2133 МГц; 2-е поколение AMD Ryzen 4 x DIMM, Max. 128 Гб, DDR4 3600 (O.C.) / 3466 (O.C.) / 3400 (O.C.) / 3200 (O.C.) / 3000 (O.C.) / 2933 (O.C.) / 2800 (O.C.) / 2666 / 2400 / 2133 МГц; 2-е и 1-е поколение AMD Ryzen с графикой Radeon Vega 4 x DIMM, Max. 128Гб, DDR4 3200 (O.C.) / 3000 (O.C.) / 2933 (O.C.) / 2800 (O.C.) / 2666 / 2400 / 2133 МГц. |
| Слоты расширения | 3-е поколение AMD Ryzen 1 x PCIe 4.0 x16 (x16 mode) 2-е поколение AMD Ryzen 1 x PCIe 3.0 x16 (x16 mode) 2-е и 1-е поколение AMD Ryzen с графикой Radeon Vega 1 x PCIe 3.0/2.0 x16 (x8 mode) AMD X570 1 x PCIe 4.0 x16 (max at x4 mode) 2 x PCIe 4.0 x1 |
| Дисковая подсистема | 3-е поколение AMD Ryzen: 1 x M.2 2242 / 2260 / 2280 / 22110 (PCIE 4.0 x4 или SATA); 2-е поколение AMD Ryzen: 1 x M.2 2242 / 2260 / 2280 / 22110 (PCIE 3.0 x4 или SATA) AMD X570: 1 x M.2 Socket 3 2242 / 2260 / 2280 / 22110 (PCIE 4.0 x4 или SATA)8 x SATA 6 Гбит/сек; Raid 0, 1, 10 |
| LAN | Realtek L8200A |
| Звуковая подсистема | Realtek ALC S1200A |
| Форм фактор | ATX, 305 x 244 мм |
БИОС

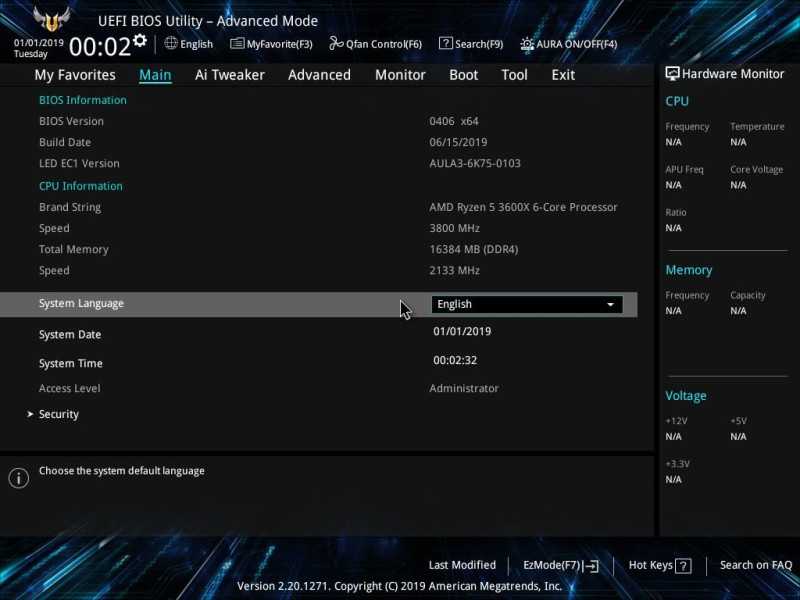

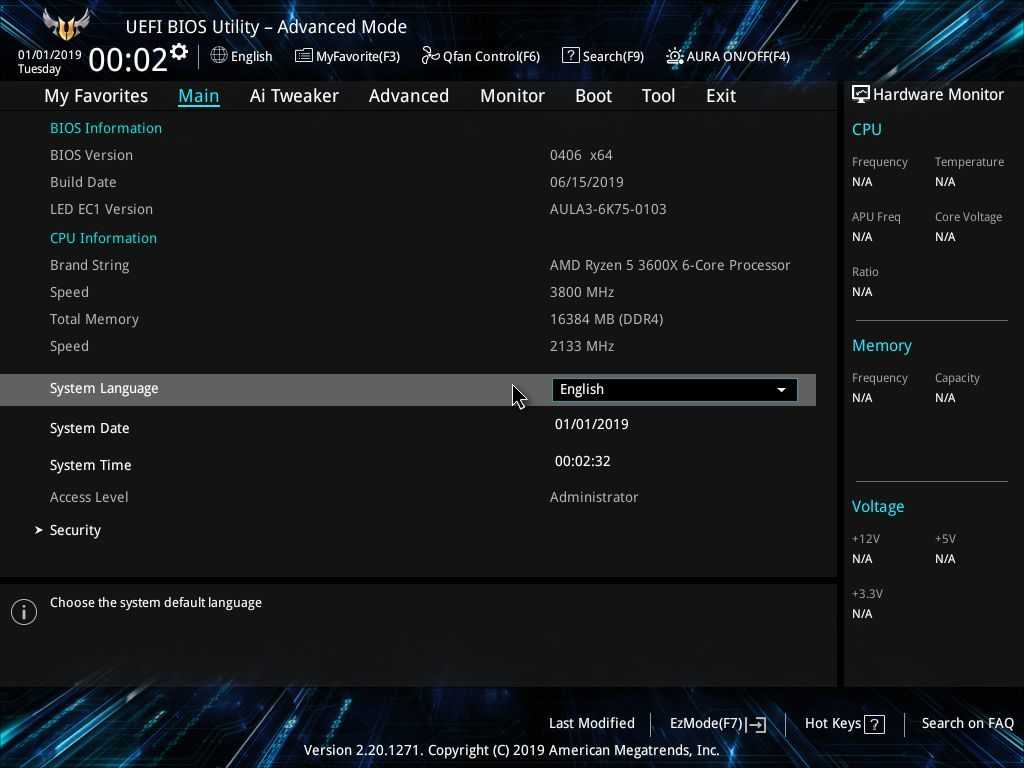

Для тех, кто знаком хоть с одной материнской платой ASUS – дизайн BIOS окажется таким же привычным и знакомым, как и цветовая гамма коробки. На черно-синем фоне белым шрифтом выделены группы настроек, а остальные строки подсвечиваются белым. Вкладка Main содержит информацию о сборке, а также настройки даты и времени.

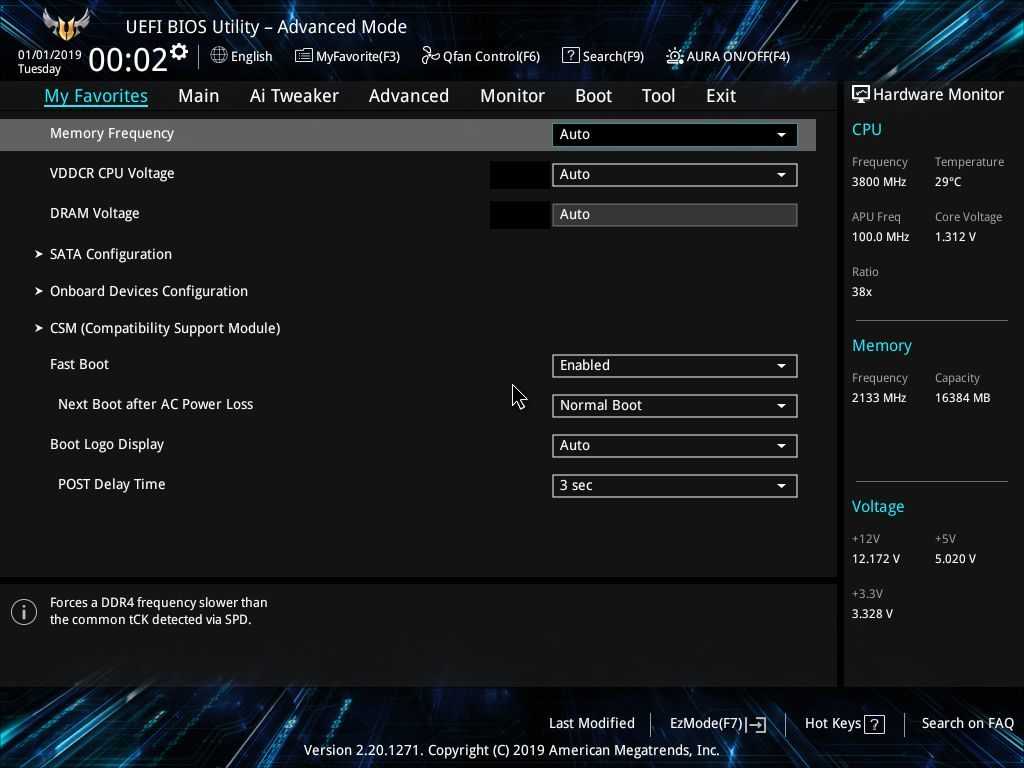

Традиционно, ASUS TUF GAMING X570-PLUS (WI-FI) обладает несколькими режимами настройки системы. В частности, в окне UEFI BIOS – EzMode пользователи могут провести быструю настройку системы, настроив ее производительность в соответствии с поставленными задачами. Для этого в распоряжении пользователей оказываются режим XMP, а также утилиты Ez Tuning Wizard и Q-Fan Control.
Активировав режим Advanced Mode, пользователи получают расширенное меню настроек системы со всеми сопутствующими преимуществами. Например, добавление приоритетных пунктов настройки в избранное, что существенно упрощает доступ.

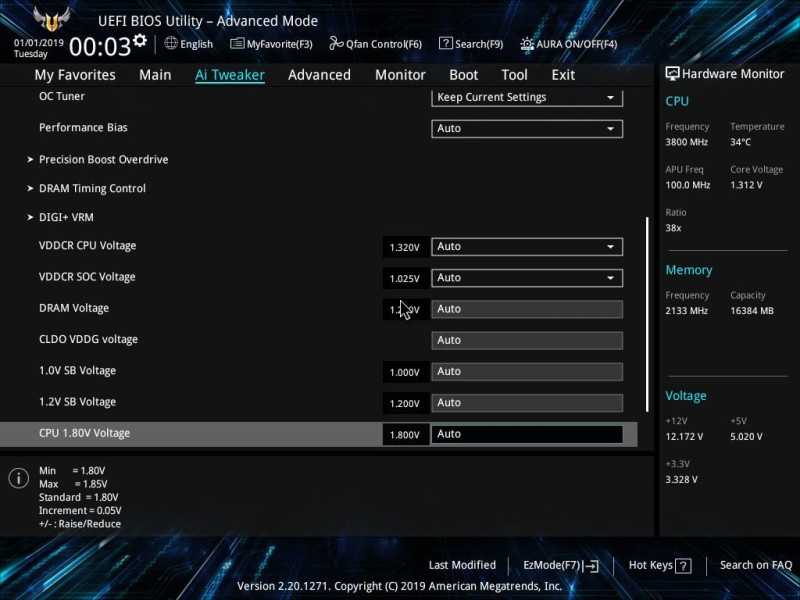

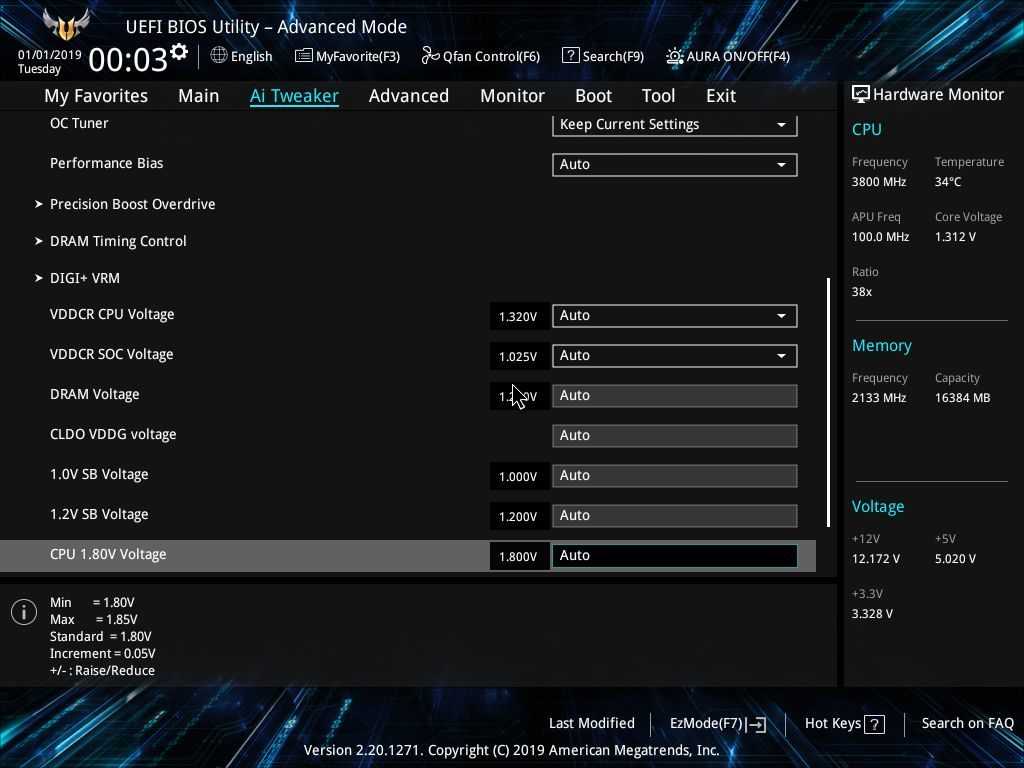

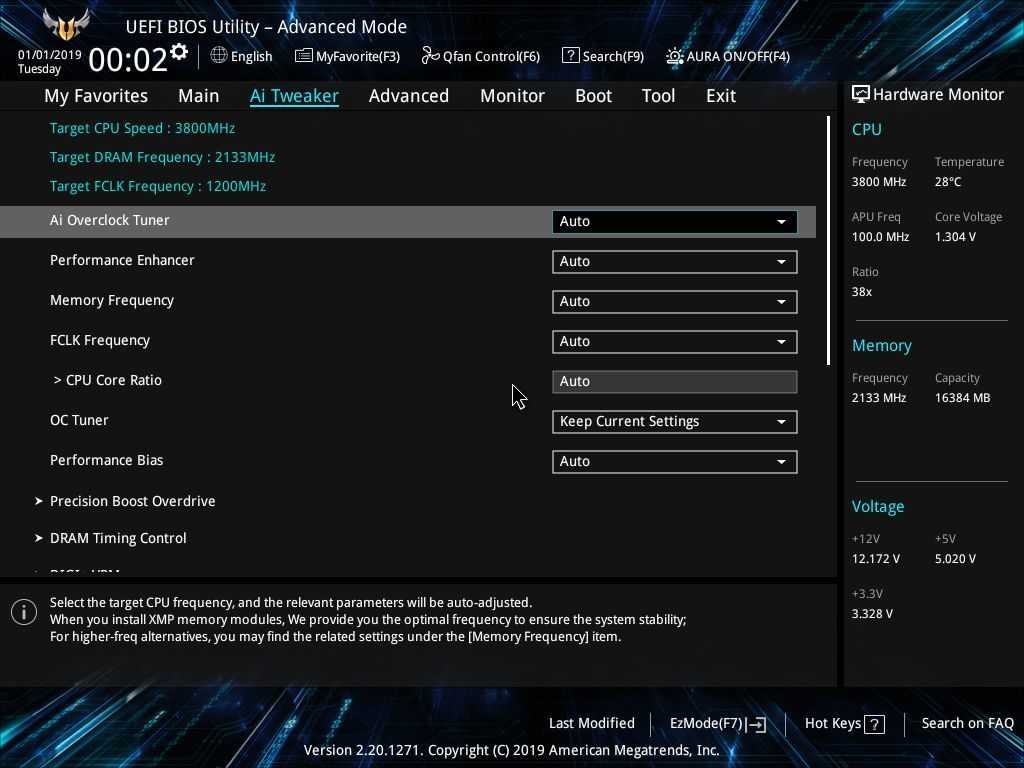

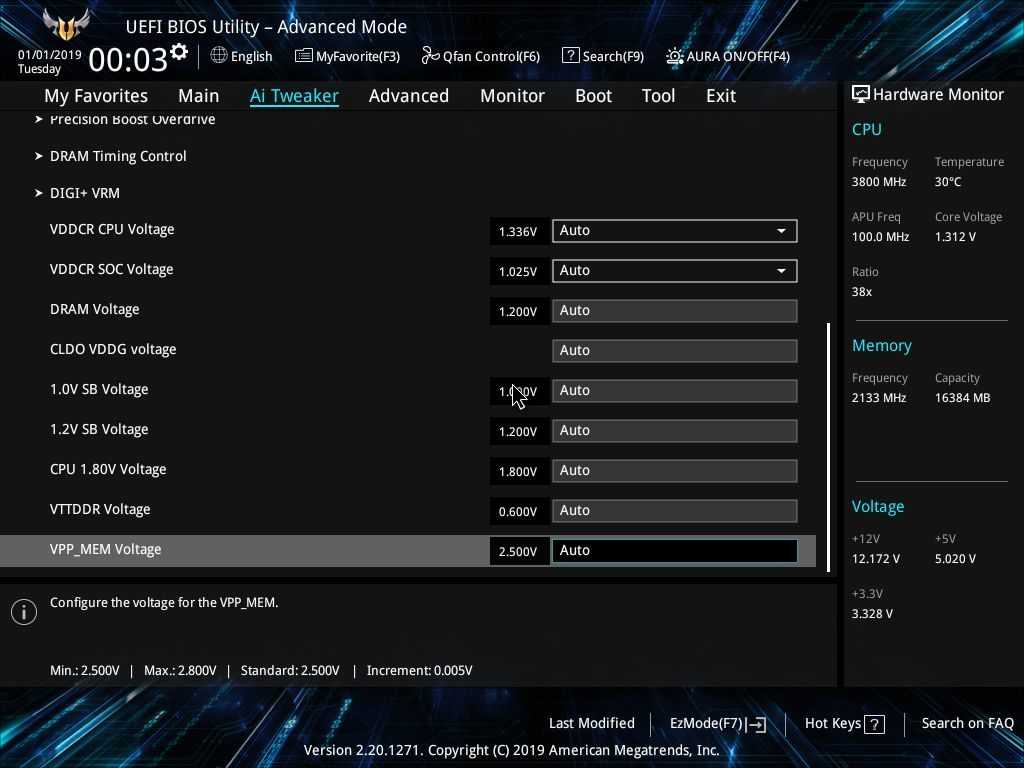

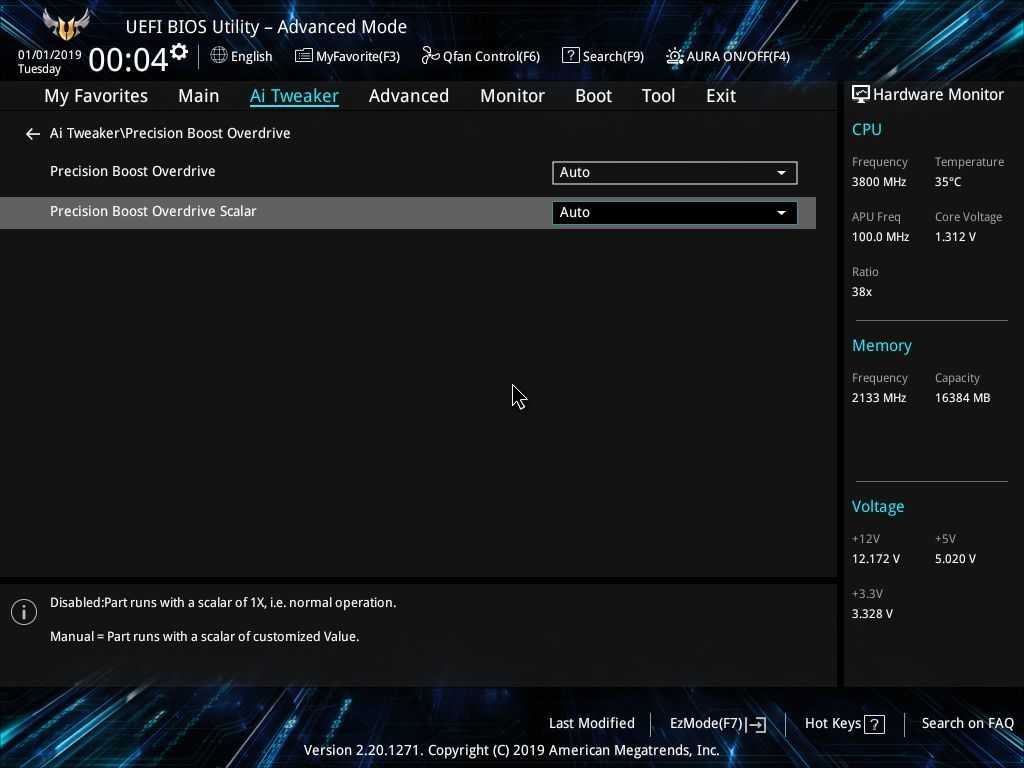

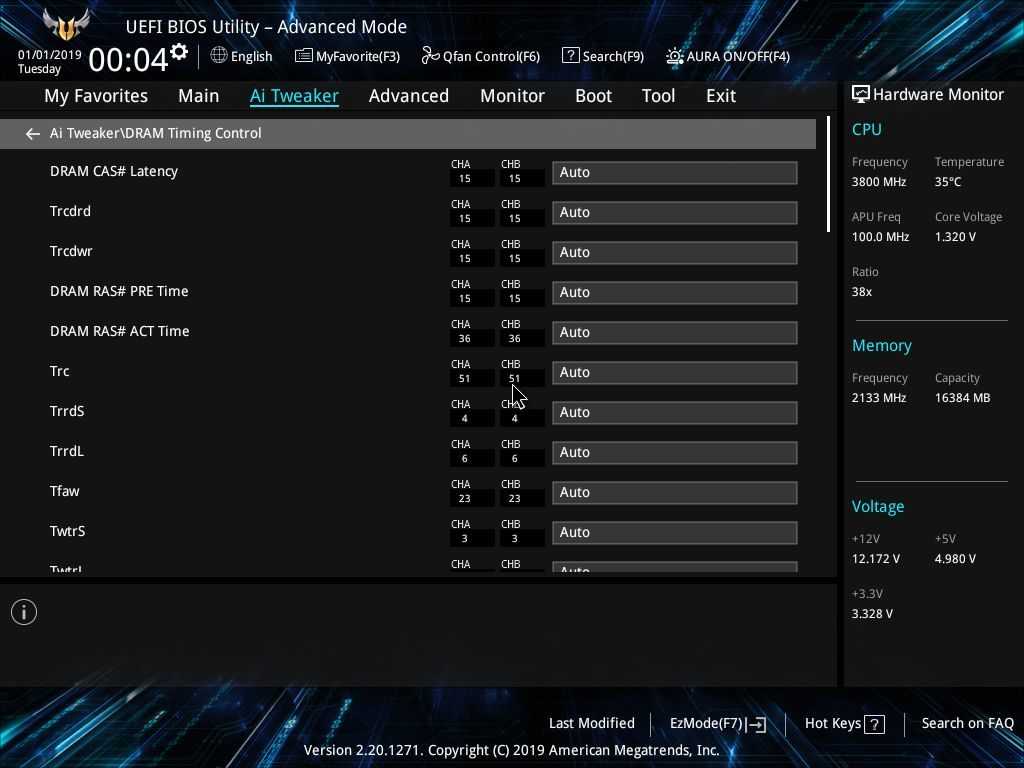

Вкладка AiTweaker объединяет все настройки системы, связанные с питанием, производительностью, охлаждением, и разгоном. Здесь пользователь может изменить рабочую частоту процессора, вольтаж, частоту, питание, и тайминги памяти, настроить режим работы вентиляторов, что позволяет гибко настраивать производительность всей системы.

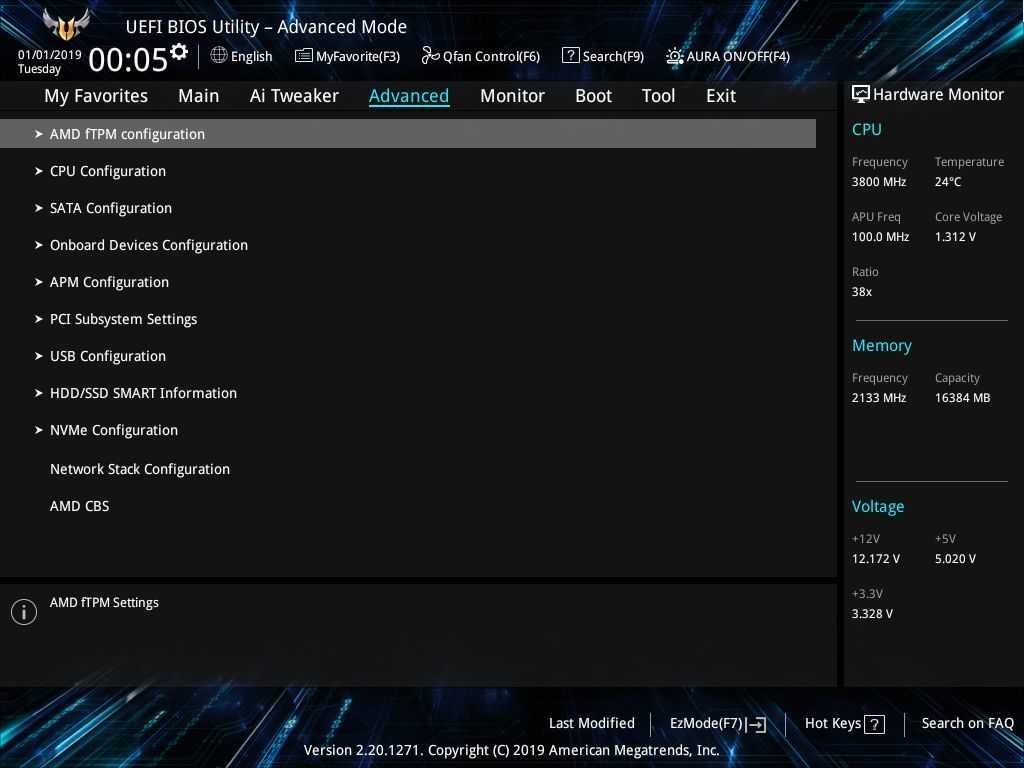

Вкладка ADVANCED включает в себя настройки всех периферийных устройств.

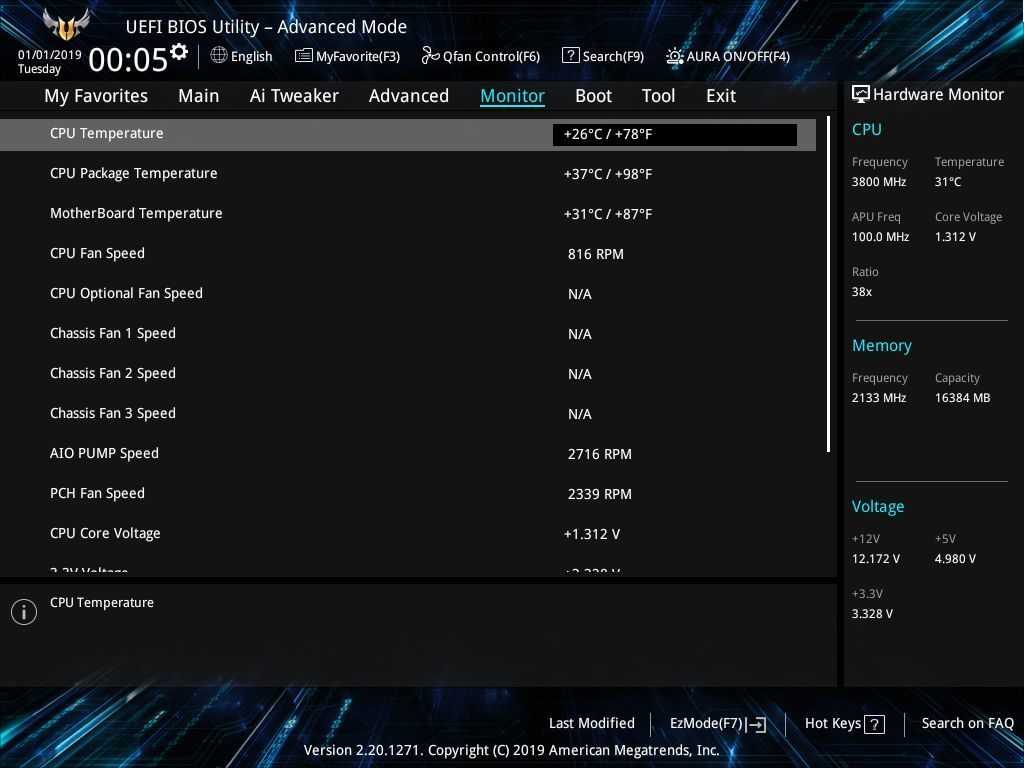

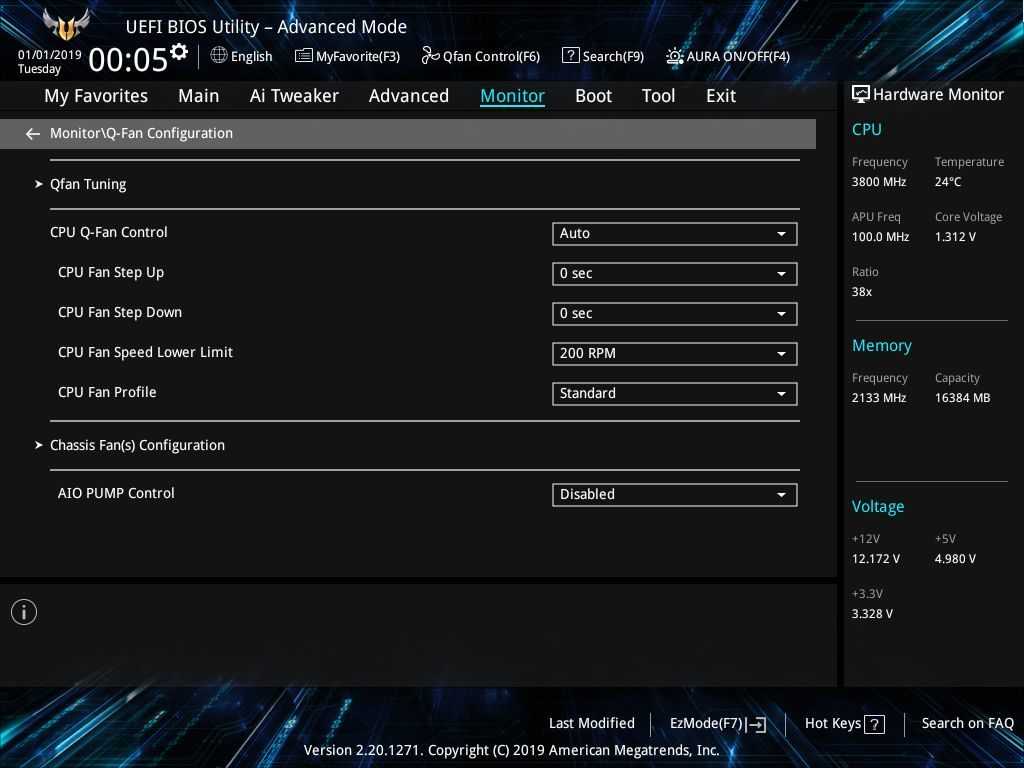

Пункт Monitor отведен под показания всех датчиков используемых в сборке — температуры, напряжения, оборотов вентиляторов.

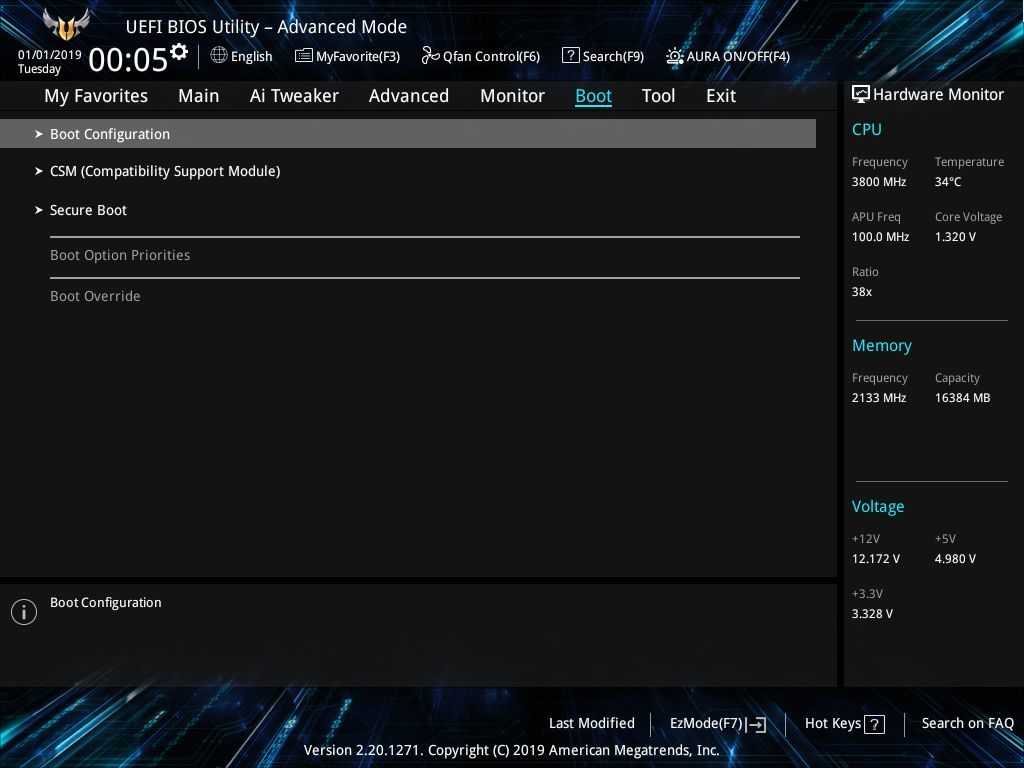

На вкладке Boot расположены настройки загрузки устройств, а также порядок загрузки при включении системы.

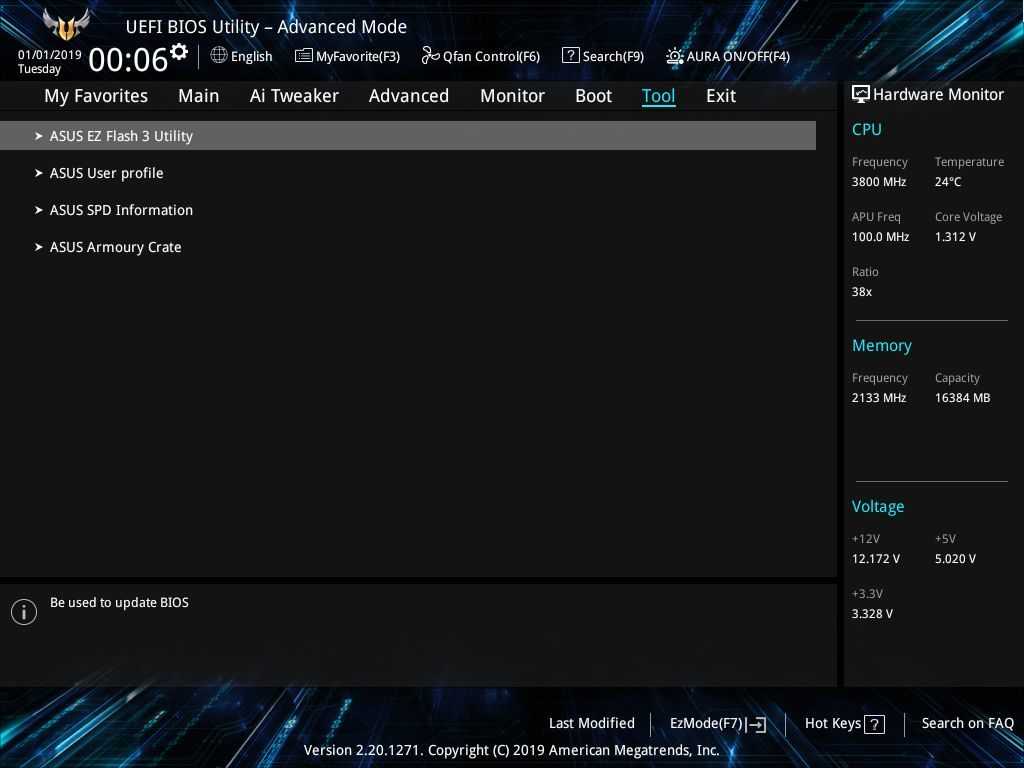

Вкладка Tool позволяет обновить версию BIOS и настроить профили режимов ОС для быстрого запуска.

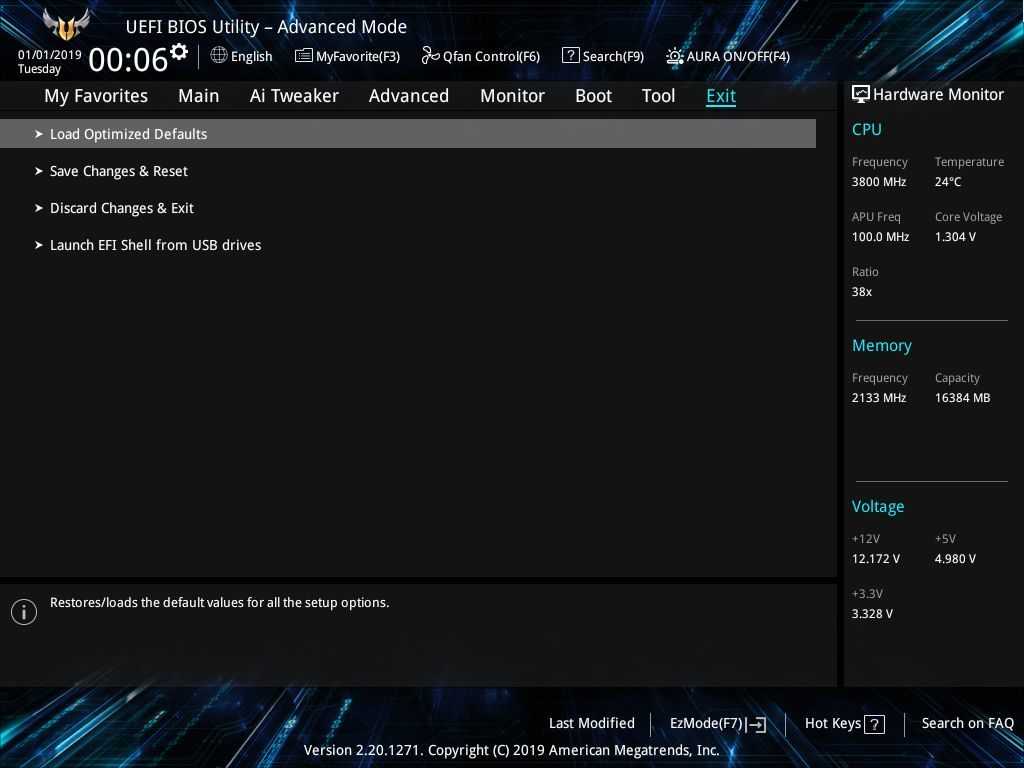

Наконец, вкладка Выход предлагает несколько вариантов действий со всеми измененными настройками.
Тестирование
Тестовый стенд:
— Процессор AMD Ryzen 5 3600X
— СО: стандартный кулер (BOX)
— Оперативная память KFA2 Hall Of Fame DDR4-3600 2 x 4 GB@4000 CL14-14-14-28 2Т
— Блок питания Corsair AX1200i
— Видеокарта Radeon R9 280X.

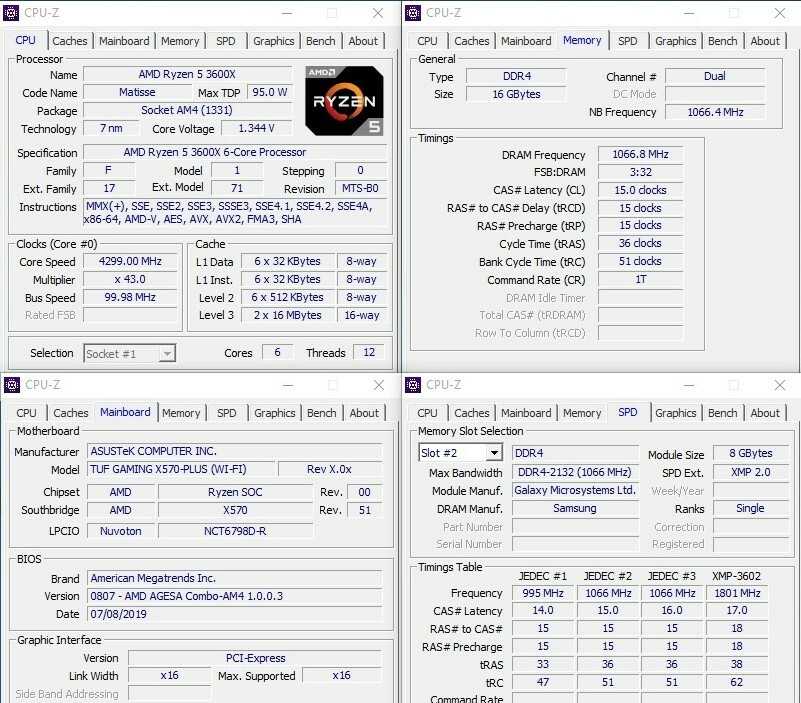

Тестирование материнской платы ASUS TUF GAMING X570-PLUS (WI-FI) м решили провести несколько иначе, нежели обычно. В частности проверить зависимость производительности системы от уровня напряжения и частоты оперативной памяти. Забегая вперед, скажем, что ASUS TUF GAMING X570-PLUS (WI-FI) с первого раза запустила память на частоте 4000 МГц с таймингами CL16-16-16-36 1T и напряжением всего в 1.39 В! Отличный результат!
Номинальные настройки.
Память разогнана до 3600 МГц.

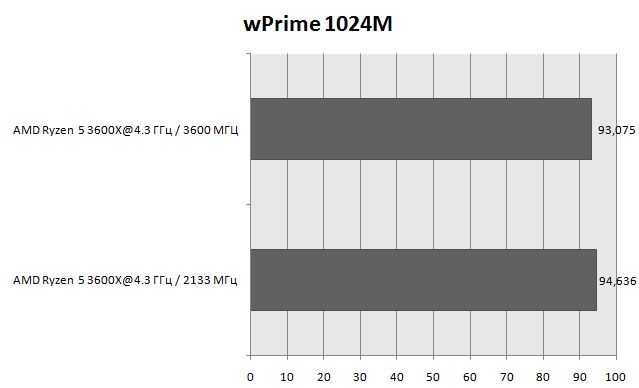

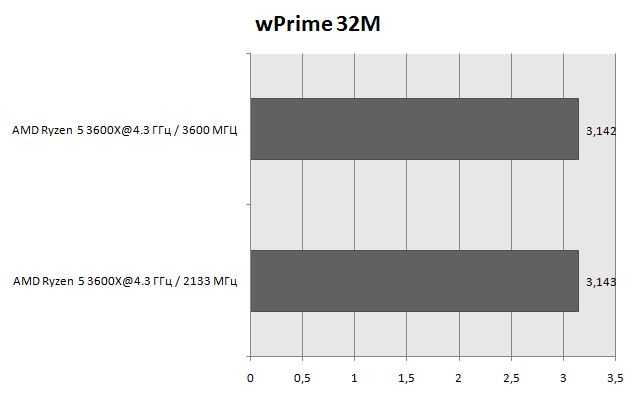

Итоги тестирования представлены в виде графиков.
Меньше- Лучше
Меньше- Лучше
Меньше- Лучше
Меньше- Лучше
Меньше- Лучше
Больше- Лучше
Больше- Лучше
Заключение
Подводя итоги к протестированной нами материнской плате ASUS TUF GAMING X570-PLUS (WI-FI), мы можем сказать следующее. Данная модель является одной из самых доступных материнских плат на базе нового топового чипсета AMD X570. Поэтому, если вы ищете себе именно эту платформу, то данное решение может стать для вас одним из самых разумных. За скромные по нынешним меркам 250 долларов, данная плата может предложить вам не только хорошие комплектующие, богатые возможности по разгону процессора и оперативной памяти, но и встроенный Wi-Fi модуль, красивый дизайн и большое количество фирменных защитных технологий.
Материнская плата ASUS TUF GAMING X570-PLUS (WI-FI) легко справилась с разгоном нашего тестового процессора и оперативной памяти. Ведь от увеличения производительности подсистемы памяти существенно вырастает и производительность всей системы.
При этом ASUS TUF GAMING X570-PLUS (WI-FI) оказалось довольно холодной. Её компоненты, во время тестирования, не нагревались до температур выше 50 градусов Цельсия, а 40 мм вентилятор, которого все так боялись перед официальным анонсом, оказался довольно тихим.
Ну и наконец, ко всему тому, что мы перечислили выше, вы получите хороший аудиокодек и два высокоскоростных порта M.2, один из которых оснащен собственным радиатором.
Всё это позволяет нам смело рекомендовать материнскую плату ASUS TUF GAMING X570-PLUS (WI-FI) к приобретению и присудить ей награду «ТЕХРекомендует».
