Asus tuf geforce rtx 3090 gaming vs gigabyte aorus geforce rtx 3090 master: в чем разница?

Внутреннее устройство (характеристики)

RTX 3090 использует графический процессор GA102, который также является основой для RTX 3080. Однако даже с его 82 SM, это на самом деле не полная реализация GA102, поскольку полностью заполненный кристалл содержит 84 SM.

RTX 3090 Ampere удвоил количество шейдеров FP32 на SM, так что в каждом из этих 82 SM имеется в общей сложности 128 ядер CUDA, что в сумме составляет 10496.

Каждый SM также содержит одно ядро ??RT, а также четыре ядра Tensor, что дает нам 328 с RTX 3090. Кроме того, имеется 328 текстурных блоков и 112 ROP.

Что касается памяти, то это значительный шаг вперед по сравнению с RTX 3080.

RTX 3090, конечно, по-прежнему использует память GDDR6X, но ее объем более чем вдвое — 24 ГБ. Кроме того, модули синхронизируются немного быстрее — 19,5 Gbps, а интерфейс памяти также немного шире, чем у RTX 3080, с 384-битным интерфейсом. Общая пропускная способность памяти составляет всего лишь 1 TB/s, достигнув 936 GB/s.

Наконец, мы видим, что Gigabyte Eagle OC увеличили тактовую частоту немного выше эталонной карты. RTX 3090 по умолчанию использует тактовую частоту 1695 MHz, но Gigabyte увеличила ее на 30 MHz -1725 MHz.

Система охлаждения

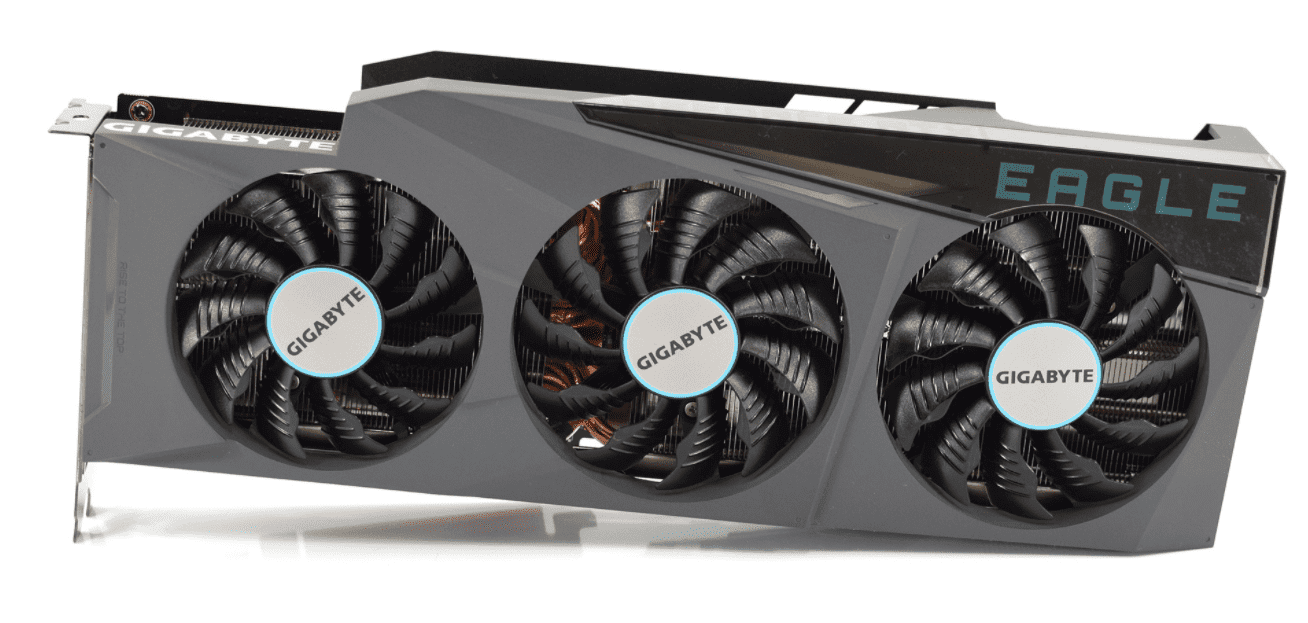

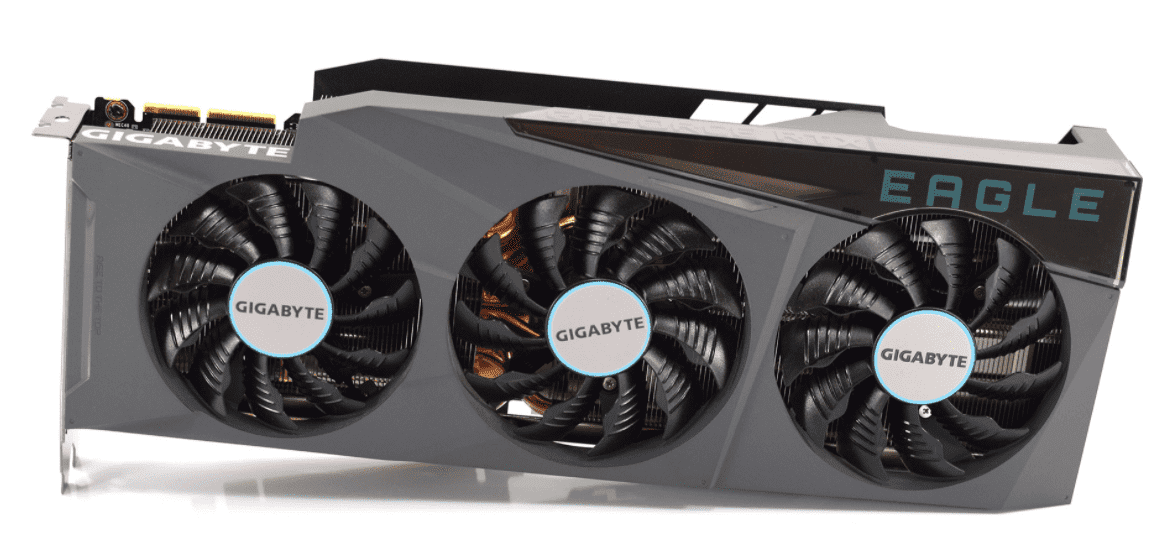

Перейдем сразу к внешней системе охлаждения. Перед нами тот же кулер и кожух, что и у RTX 3080 Eagle OC. Это означает, что карта имеет относительно урезанный дизайн с серым пластиковым кожухом. Мы также можем отметить полупрозрачную область, в которой находится бренд Eagle.

Что касается кулера, то это еще одна разработка Gigabyte на Windforce 3X. Перед нами карта с тремя вентиляторами, причем размер вентилятора, ближайшего к кронштейну ввода-вывода, составляет 80 мм, а у двух других — 90 мм.

Центральный вентилятор также вращается в обратном направлении, что снижает турбулентность воздушного потока.

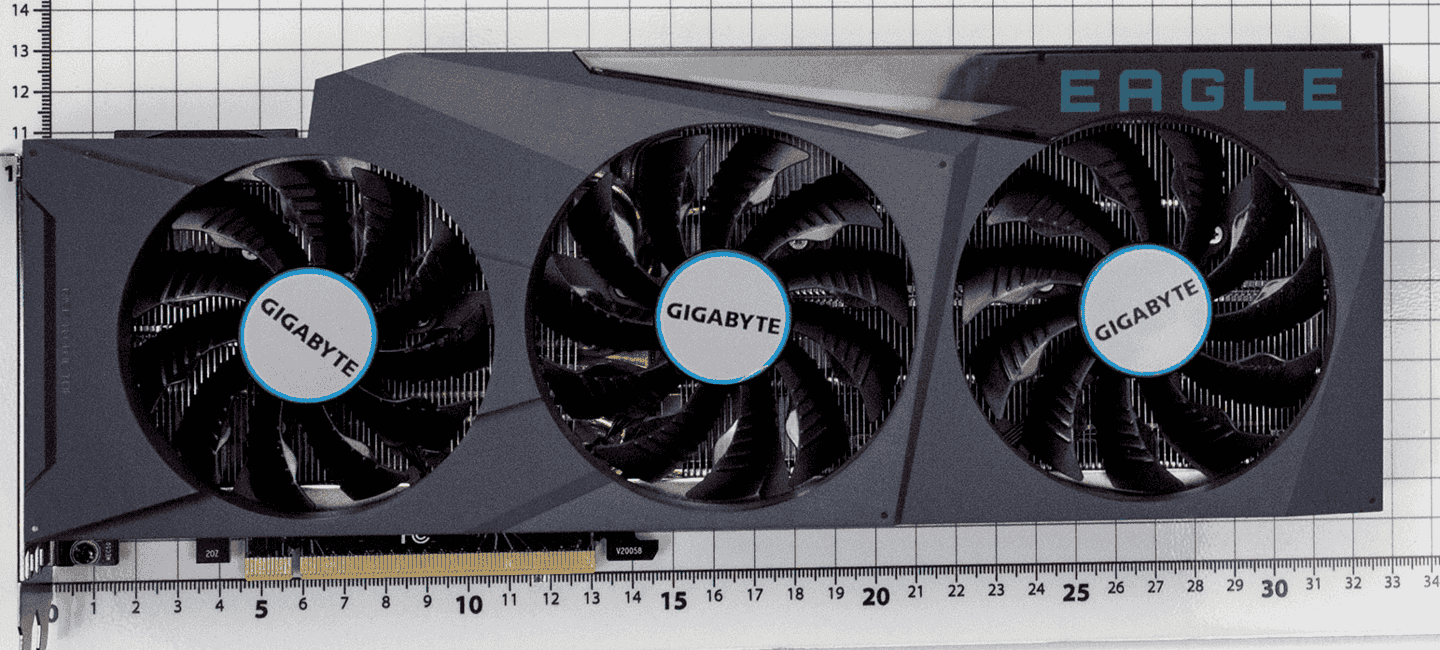

Gigabyte Eagle — это определенно большая карта. Хотя на момент написания статьи у нас нет официальных размеров от Gigabyte, по нашим измерениям, общий размер составляет примерно 32 x 13 x 5,5 см. Для карты требуется три слота расширения.

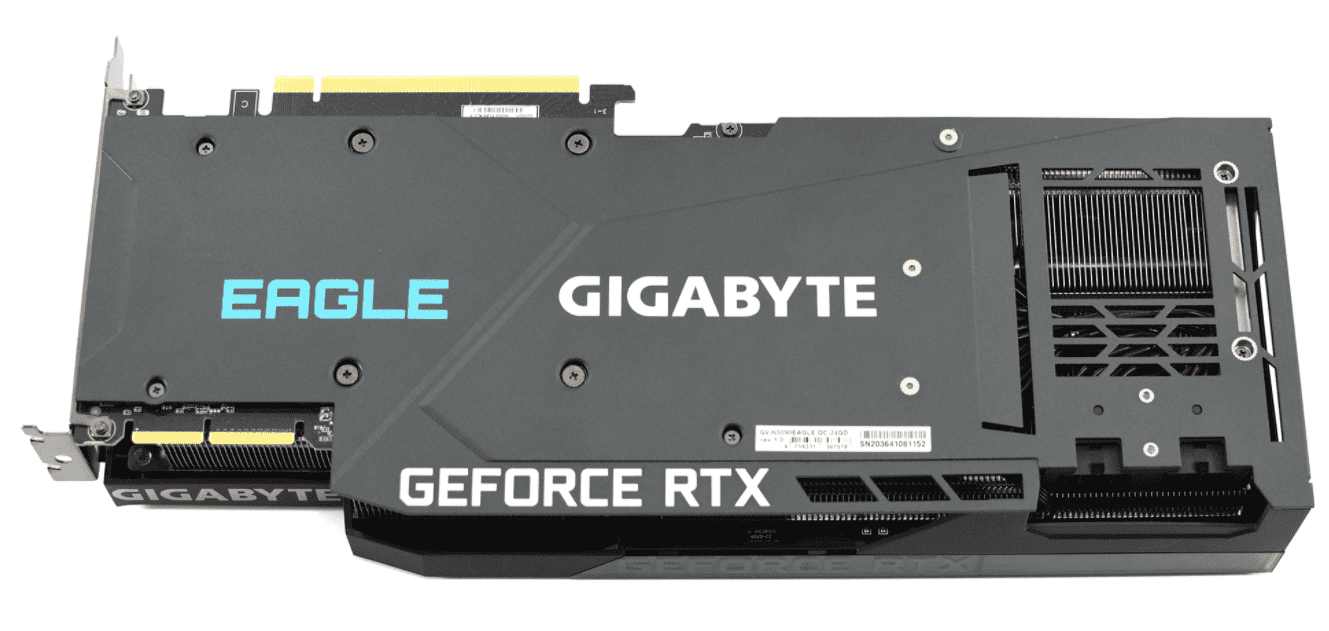

На лицевой стороне кожуха карты расположены логотипы «Gigabyte» и «GeForce RTX», их также можно найти на металлической задней панели с дополнительным логотипом «Eagle», напечатанным синим цветом.

RTX 3090 — единственный GPU Ampere с поддержкой SLI.

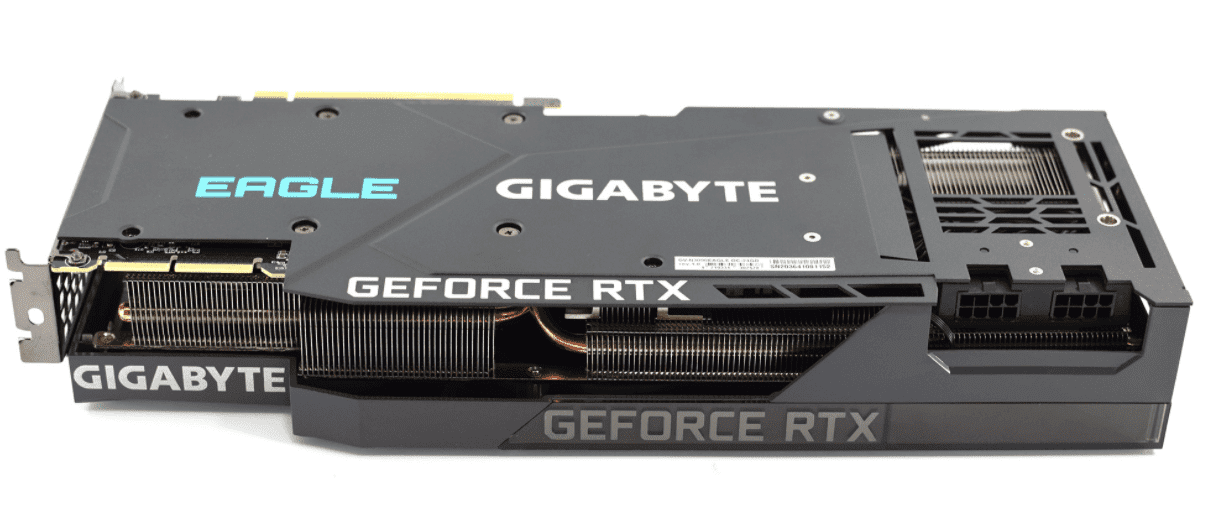

Мы также можем видеть большой вырез в задней панели в конце карты, позволяющий воздуху проходить прямо через радиатор и выходить из задней части карты в корпус.

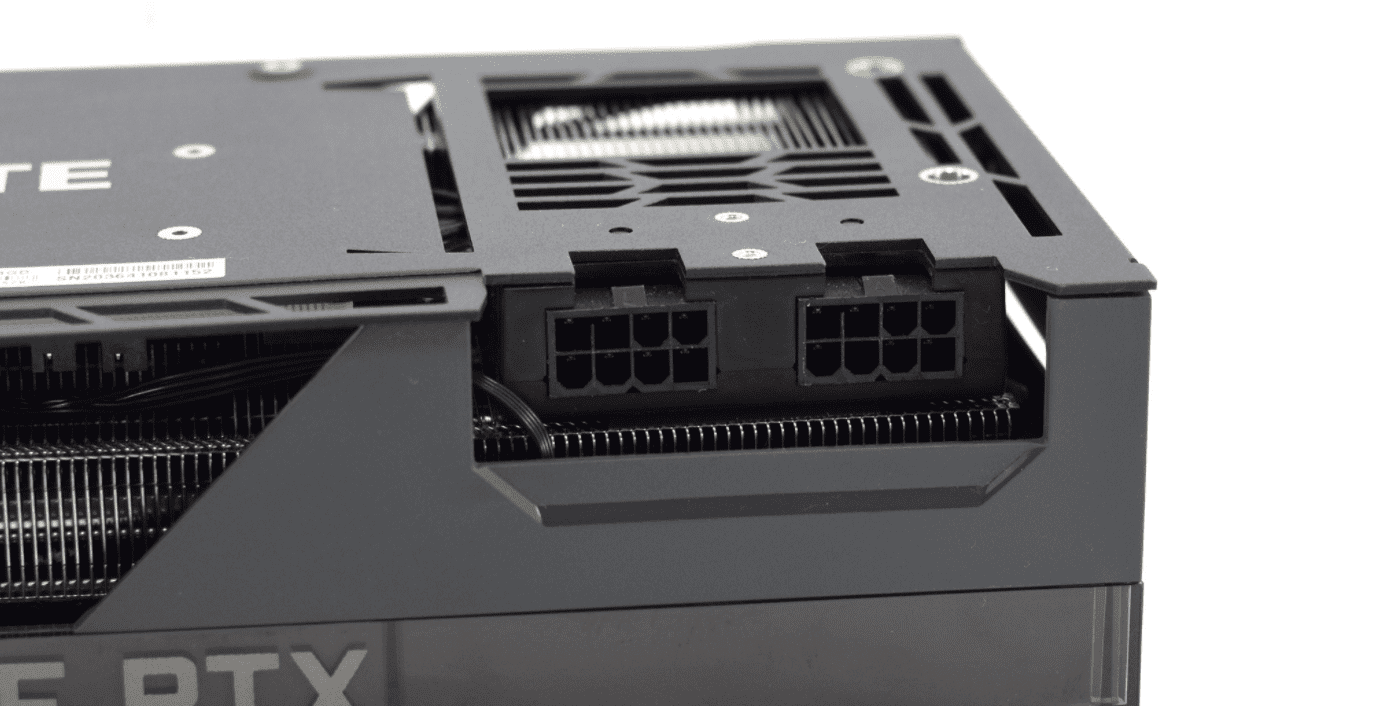

Несмотря на номинальную TGP в 350 Вт, Gigabyte придерживается двух 8-контактных разъемов питания для RTX 3090 Eagle OC. Каждый из них может обеспечить 150 Вт, а еще 75 Вт из слота PCIe.

Внутренняя система охлаждения

Перейдем к разбору самой видеокарты. Начнем по традиции с решетки радиатора.

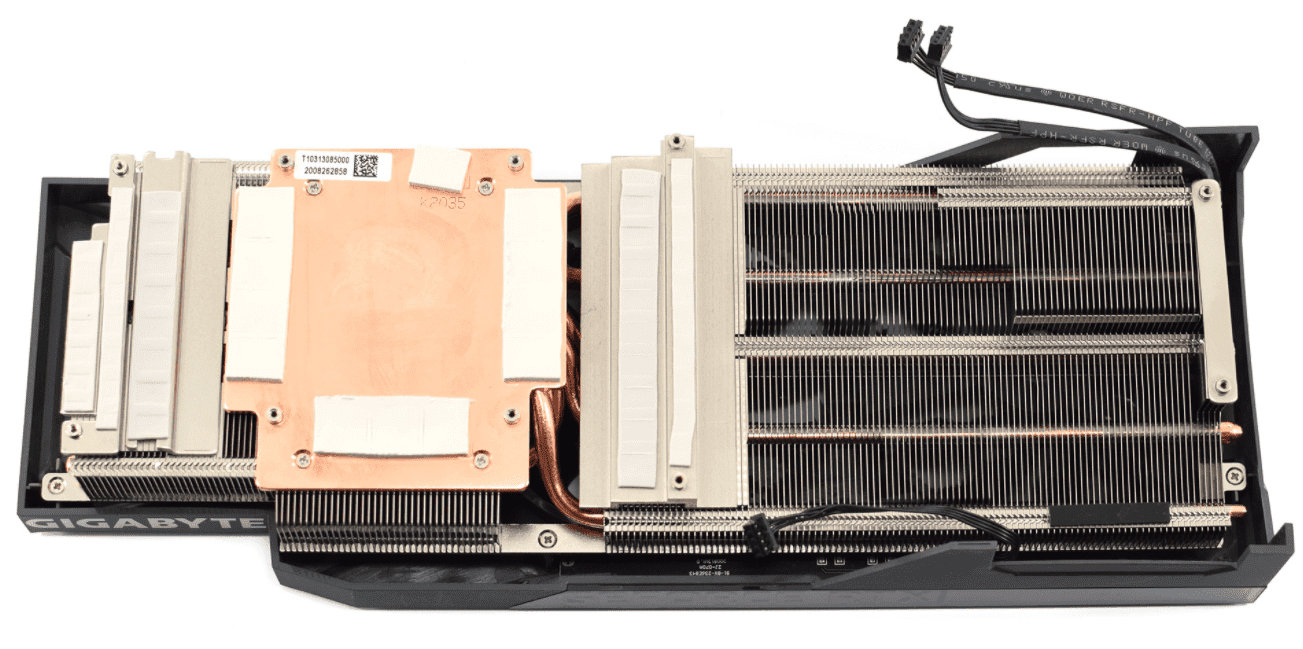

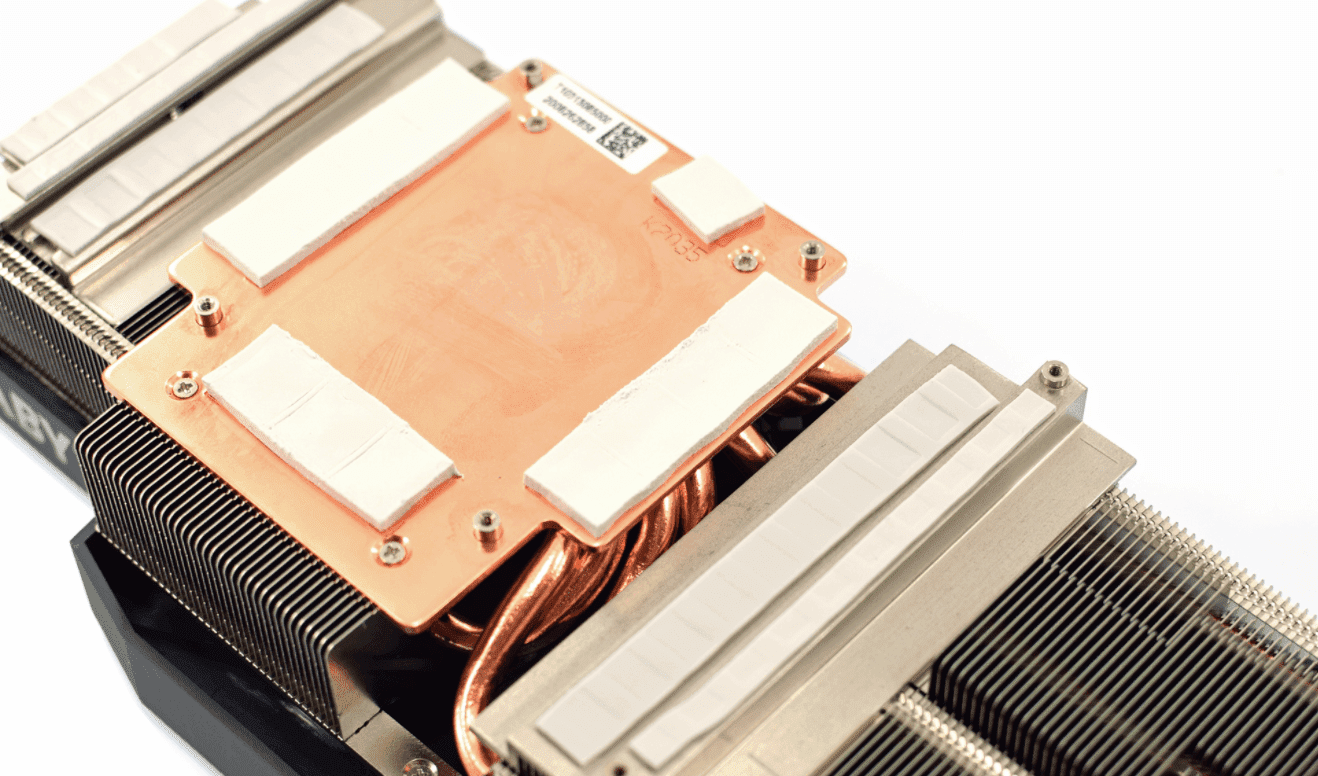

Eagle OC не изменился по сравнению с моделью RTX 3080. Это означает, что он использует две алюминиевые решетки радиатора с медными тепловыми трубками 7×6 мм.

GPU напрямую контактирует с медной пластиной, как и модули памяти (через термопрокладки). Меньшие пластины также используются для контакта с VRM и MOSFET, опять же через термопрокладки.

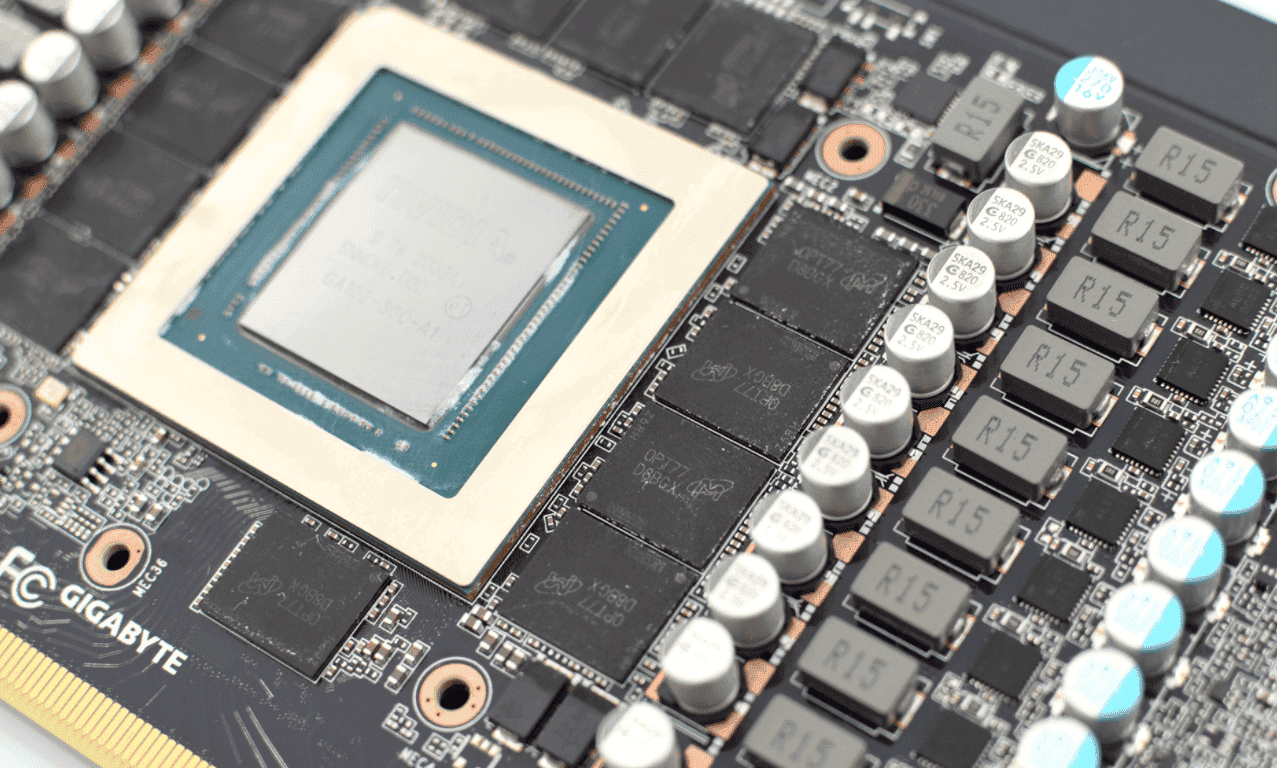

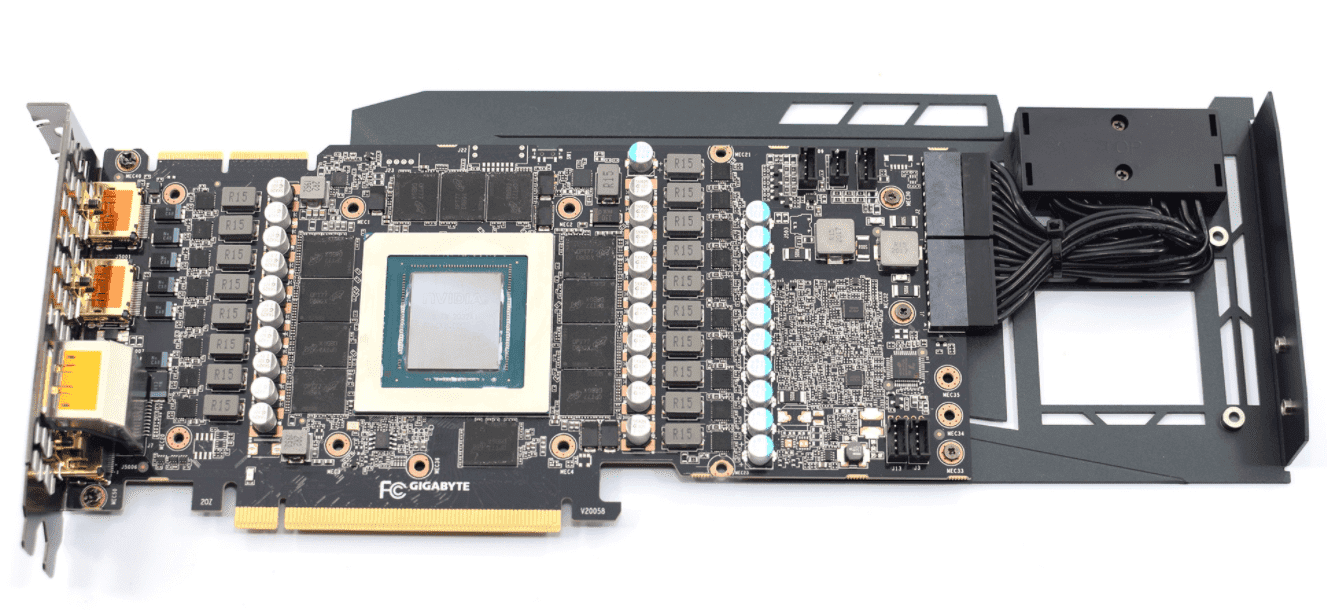

Отсоединив решетку радиатора, мы видим печатную плату. Она выглядит хорошо.

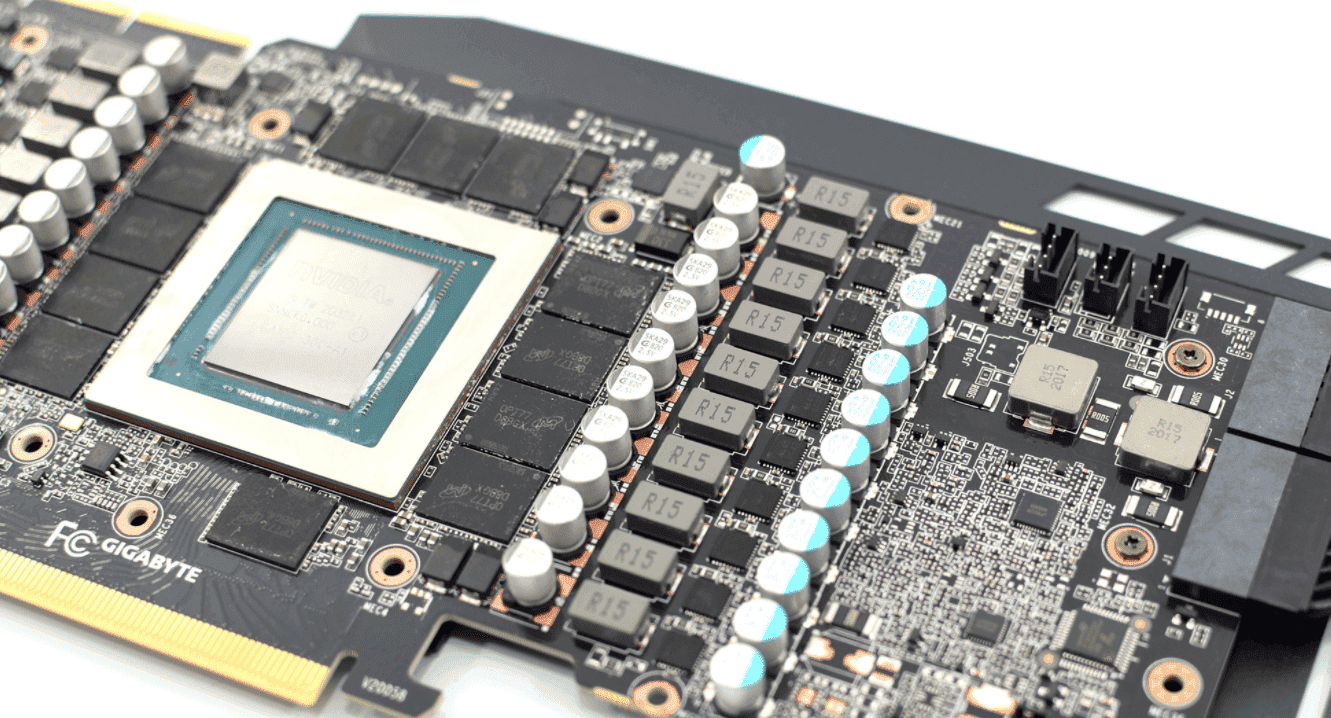

Что касается печатной платы, то здесь можно отметить некоторые отличия от RTX 3080 Eagle OC. Общий дизайн остался прежним, но мощность была увеличена до конфигурации 15 + 4. RTX 3080 Eagle OC использует 13 + 4 VRM.

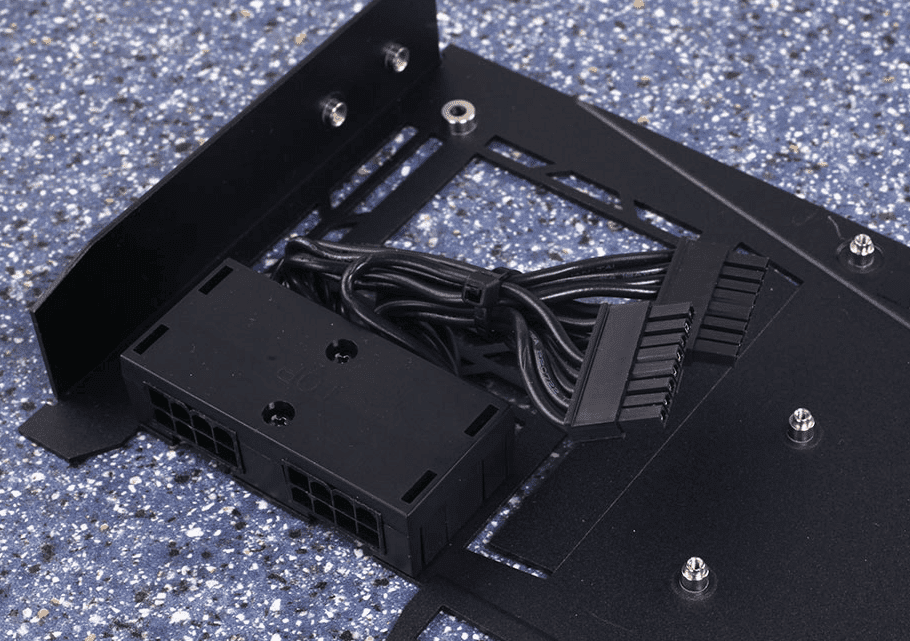

Gigabyte по-прежнему использует удлинители питания для 8-контактных разъемов PCIe, поскольку они не припаиваются непосредственно к печатной плате.

Что касается памяти, учитывая, что RTX 3090 имеет 24 ГБ GDDR6X, производителям нужно было найти место для 24 модулей памяти, поэтому у нас есть 12 модулей с каждой стороны печатной платы.

Это, конечно же модули, от Micron, и каждый модуль имеет маркировку D8BGX, что означает память 19,5 Gbps.

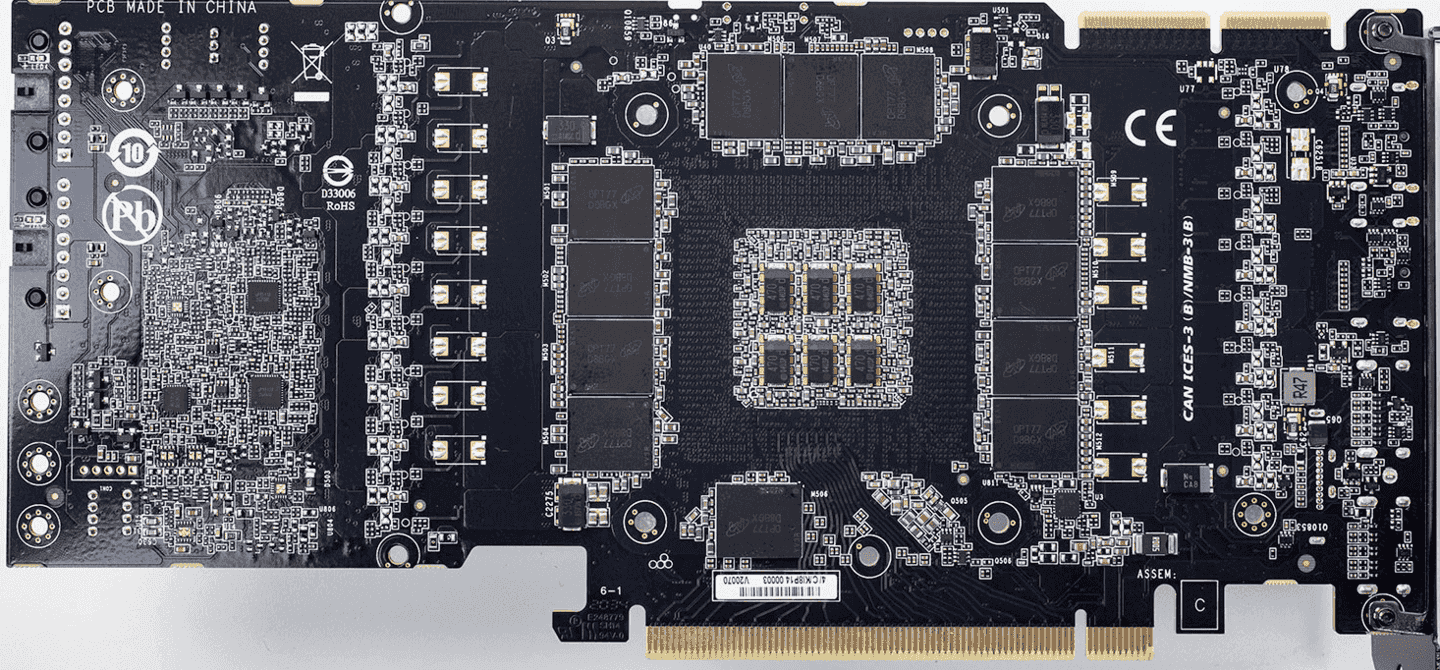

Обратная сторона печатной платы:

Результаты… тестирования?

Тестировал я видеокарту, к сожалению, в не совсем правильном состоянии разума. На карантине во время вестимо какой бушующей заразной недуги я додумался тестировать часть игр… на Full HD-разрешении. Если что, господа, это суть бенчмарк CPU, моего бывшего AMD Ryzen 5 3600X, производительность которого я и так знаю.

Я скажу даже больше и скажу смешнее — на тех же настройках я проверил ещё и GTX 1080 Ti. Стоит ли говорить, что сравнение вышло не в пользу видеокарты, которая сейчас стоит шестикратно больше, чем моя измученная алкоголем почка?

И здесь я, пожалуй, остановлюсь и начну рассказ о том, почему тест в Full HD НЕ БЫЛ моим главным упущением. Дело в том, что NVIDIA выставляет RTX 3090 как «геймерскую» видеокарту. Ну, для геймеров в скобочках. Да, при помощи DLSS 2.0 новиночка за $2000 умеет в 8К гейминг — и умеет неплохо, плюс 24 гигабайта видеопамяти это вам не это.

Но NVIDIA настойчиво пыталась протолкнуть её вместо Titan. И оптимизация в играх ничуть не уступает оптимизации в задачах более продуктивных. Premiere Pro, Blender, 3DMax и так далее. Причём, если вы не знали — а я не знал, например — для оптимизации под работу существует набор драйверов Studio, который можно установить ВМЕСТО Game Ready… даже на обычных видеокартах, начиная с серии 10XX!

Алсо — оптимизация в Deus Ex: Mankind Divided? Ху из ит?

То есть, эти драйвера улучшат работу на моей GTX 1080 Ti, и на RTX Titan, и на RTX 3090. НО! Titan всё равно считался полупрофессиональной картой с немножко другой оптимизацией. И так как 3090 заменила собой Titan, оптимизация драйверов под работу перешла…

В никуда.

Сюрприз, не правда ли? RTX 3090 не переняла доступ к NVIDIA NGX, драйверы всё ещё идут с акцентом на геймера, поскольку даже оптимизированные под работу Studio — это не Pro-ПО для рабочих станций. Более того — NVIDIA искусственно (повторяю для задних рядов — искусственно) ограничила производительность тензорных модулей FP32 Accumulate ВДВОЕ. Пруфы здесь. Детали касательно разницы между драйверами Game Ready, Studio, Titan и Quadro — здесь.

То есть всё, на что RTX 3090 оказалась способна по итогу, это 8K-гейминг. Да, скажем, в 4K, GTX 1080 Ti уступает новинке в два раза в лучшем случае. Но RTX 3080 почти так же обходит старину на Pascal. Стоя при этом ощутимо меньше, чем 3090. И кушает меньше.

Получается, что RTX 3090 выпустили только под 8K-гейминг? ДА. Но как человек, который ловит приступы злости даже от 4K на ноутбуках, я топил и буду топить за высокочастотный гейминг, а не за разрешение. И тут, к сожалению, RTX 3090 — да, даёт двукратный прирост по сравнению с той же 1080 Ti. Но цена видеокарт непропорциональна.

Бесполезна ли RTX 3090? Отнюдь. Во-первых, если вам нужно 24 ГБ видеопамяти для работы, то RTX Titan вы в наших краях в продаже у официалов уже не найдёте — а я искал, поверьте мне. А QUADRO по сравнению с RTX 3090 стоит как пентхауз в центре Киева по сравнению с хаткой под Белой Церковью.

Да, этой видеокартой NVIDIA сделала жестокую подлянку полупрофессионалам, которые находятся как раз между профи с QUADRO и геймерами-энтузиастами. Но это ожидаемо — корпорация не ваш друг.

Она подарит вам подарок, и чем он роскошнее, тем больше она спросит за это с вашего счёта. И сделает это втихую.

Конструкция и внешний вид

Размер карты по высоте 13 см, длина 32 см, ширина 2,7 слота. На видеокарте присутствуют разъемы трехDisplayPort1.4a идвух HDMI2.1. Видеокарта требует дополнительного питания 8+8pin.

Система охлаждения WINDFORCE 3X представлена одним 80-мм и двумя 90-мм вентиляторами с уникальной конфигурацией лопастей (центральный вентилятор вращается в альтернативном направлении), а также 7 медными тепловыми трубками и массивным медным радиатором. Прямой контакт тепловых трубок и основания радиатора непосредственно с ГП, а также технологии 3D Active и Screencooling, обеспечивают эффективный отвод тепла, повышенную производительность и комфортный температурный режим. Уникальная технология Alternate Spinning позволяет значительно снизить негативный эффект от турбулентности и существенно нарастить давление воздушного потока. Вращение двух соседних вентиляторов происходит в противоположном направлении, направление воздушного потока между ними совпадает, снижается турбулентность и возрастает давление охлаждающих воздушных масс. Средствами технологии 3D Active организована полупассивная схема охлаждение, вентиляторы остаются выключенными, когда нагрузка на ГП невелика, в том числе в играх, не требовательных к аппаратным ресурсам. Воздушный поток рассекается лопастями крыльчатки особого профиля с оребрением и нагнетается в нужную зону. Наносмазка Graphene способна продлить срок службы вентилятора с подшипником скольжения в 2,1 раза, что соответствует продолжительности срока службы двухрядного подшипника качения, при этом уровень шумовой составляющей значительно ниже.

Удлиненный конструктив радиатора позволяет пропускать воздушный поток, обеспечивая отвод тепла наилучшим образом. Основание радиатора соприкасается непосредственно с кристаллом ГП и микросхемами видеопамяти, а композитные тепловые трубки соединяют медное плато с массивом наборных пластин радиатора. Таким образом организован эффективный отвод тепла от ключевых компонентов.

Тыльная поверхность печатной платы накрыта металлической пластиной, которая надежно защищает конструктив в целом и распаянные на плате компоненты в частности, от повреждений, например, в случае падения изделия.

Конструкция и внешний вид

	RTX 3090 MASTER24G
Высота	14 см
Длина	32 см
Ширина	3слота
DisplayPort	3
HDMI	3
Питание	8+8pin

Размер карты по высоте 14 см, длина 32 см, ширина 3слота. На видеокарте присутствуют разъемы трехDisplayPort1.4a,двух HDMI2.0 и одного HDMI 2.1. Видеокарта требует дополнительного питания 8+8pin.

Система охлаждения в исполнении Max-Covered представлена одним 100-мм и двумя 115-мм вентиляторами с уникальным профилем лопастей крыльчатки и альтернативным направлением вращения. Сформированный воздушный поток полностью накрывает всю поверхность радиатора. Воздушный поток рассекается лопастями крыльчатки особого профиля с оребрением и нагнетается в нужную зону. Усиленный и направленный воздушный поток полностью охватывает поверхность радиатора. Удлиненный конструктив радиатора позволяет пропускать воздушный поток, обеспечивая отвод тепла наилучшим образом. Основание радиатора соприкасается непосредственно с кристаллом ГП и микросхемами видеопамяти, а композитные тепловые трубки соединяют медное плато с массивом наборных пластин радиатора. Таким образом организован эффективный отвод тепла от ключевых компонентов. Срезанные углы наборных пластин и чередующаяся высота ребер помогают сформировать направленный воздушный поток и увеличивать площадь поверхности для теплоотвода.

Размещенный на графической плате прогрессивный ЖК-дисплей позволяет выводить текстовую, графическую или анимированную информацию в GIF-формате.

В случае неисправности блока питания, индикатор на плате оповестит пользователя о потенциальной проблеме миганием.

Система охлаждения

RTX 3090 — единственный GPU Ampere с поддержкой SLI.

Внутренняя система охлаждения

Перейдем к разбору самой видеокарты. Начнем по традиции с решетки радиатора.

Отсоединив решетку радиатора, мы видим печатную плату. Она выглядит хорошо.

Это, конечно же модули, от Micron, и каждый модуль имеет маркировку D8BGX, что означает память 19,5 Gbps.

Обратная сторона печатной платы:

Производительность

тактовая частота ГП

1395MHz

Графический процессор (GPU) имеет более высокую тактовую частоту.

турбо ГПУ

1785MHz

Когда графический процессор работает ниже своих лимитов, он может перейти на более высокую тактовую частоту, чтобы увеличить производительность.

скорость пикселей

189.8 GPixel/s

Количество пикселей, которые могут быть отображены на экране каждую секунду.

флопс

35.58 TFLOPS

FLOPS — это измерение вычислительной мощности процессора GPU.

размер текстуры

556 GTexels/s

Количество текстурированных пикселей, которые могут быть отображены на экране каждую секунду.

GPU скорость памяти

1219MHz

Скорость памяти — это один из аспектов, который определяет пропускную способность памяти.

образцы штриховки

10496

Shading units (или потоковые процессоры) — это небольшие процессоры в видеокарте, которые отвечают за обработку различных аспектов изображения.

текстурированные единицы (блоков TMU)

328

Блоки TMU принимают текстурированные единицы и привязывают их к геометрическому расположению 3D-сцены. Больше блоков TMU, как правило, означает, что текстурированная информация обрабатывается быстрее.

блоки визуализации ROPs

112

Блоки ROPs несут ответственность за некоторые из заключительных шагов процесса визуализации, например,запись окончательных данных пикселя в память и для выполнения других задач, таких как сглаживание, чтобы улучшить внешний вид графики.

Страница 1: Тест и обзор: Gigabyte GeForce RTX 3090 Gaming OC 24G — новый флагман NVIDIA

Сегодня NVIDIA сделала второй шаг в поколении Ampere. Видеокарта GeForce RTX 3090 является флагманом поколения GeForce, но базируется она на том же GPU, что и GeForce RTX 3080. В нашу тестовую лабораторию поступила видеокарта Gigabyte GeForce RTX 3090 Gaming OC 24G. К сожалению, модель Founders Edition не была доступна.

Если не считать вполне вероятное появление видеокарт Quadro, GeForce RTX 3090 представляет собой максимальное расширение потребительского поколения Ampere. Из предшествующего поколения оппонентом можно считать отнюдь не GeForce RTX 2080 Ti, а Titan RTX. Но NVIDIA на этот раз решила назвать видеокарту не Titan, а GeForce, то есть она позиционируется все же на игровой рынок. Вместе с тем NVIDIA считает, что видеокарта подойдет и для полупрофессионального окружения. Возможно, NVIDIA все же стоило выбрать другое название, но об этом мы поговорим позже.

NVIDIA для GeForce RTX 3090 не стала использовать полную версию GA102 GPU, хотя и весьма близко к ней подошла. По сравнению с GeForce RTX 3080 число вычислительных блоков FP32 и INT32 было увеличено на 20%. Число ядер RT и Tensor тоже увеличилось в такой же пропорции. В общей сложности мы получаем 10.496 вычислительных блоков FP32. Позвольте привести спецификации в следующей таблице.

Подписывайтесь на группы Hardwareluxx ВКонтакте и , а также на наш канал в Telegram (@hardwareluxxrussia).

Мы рекомендуем ознакомиться с нашим руководством по выбору видеокарты для разных бюджетов.

Сравнение видеокарт
	RTX 3080 FE	RTX 3090 FE	Gigabyte RTX 3090 Gaming OC 24G	Titan RTX
GPU	Ampere (GA102)	Ampere (GA102)	Ampere (GA102)	Turing (TU102)
Число транзисторов	28 млрд.	28 млрд.	28 млрд.	18,6 млрд.
Техпроцесс	8 нм	8 нм	8 нм	12 нм
Площадь кристалла	628,4 мм²	628,4 мм²	628,4 мм²	754 мм²
Число FP32 ALU	8.704	10.496	10.496	4.608
Число INT32 ALU	4.352	5.248	5.248	4.608
Число SM	68	82	82	72
Ядра Tensor	272	328	328	576
Ядра RT	68	82	82	72
Базовая частота	1.440 МГц	1.400 МГц	—	1.350 МГц
Частота Boost	1.710 МГц	1.700 МГц	—	1.770 МГц
Емкость памяти	10 GB	24 GB	24 GB	24 GB
Тип памяти	GDDR6X	GDDR6X	GDDR6X	GDDR6
Ширина шины памяти	320 бит	384 бит	384 бит	384 бит
Частота памяти	1.188 МГц	1.219 МГц	1.219 МГц	1.750 МГц
Пропускная способность памяти	760 Гбайт/с	936 Гбайт/с	936 Гбайт/с	672 Гбайт/с
TDP	320 Вт	350 Вт	370 Вт	280 Вт
Цена	63.490 ₽	136.990 ₽

Самое большое отличие между GeForce RTX 3080 и GeForce RTX 3090 заключается не в числе вычислительных блоков, а в объеме памяти. Объем видеопамяти был увеличен с 10 до 24 Гбайт, что ставит видеокарту на уровень Titan RTX. Благодаря использованию скоростной памяти GDDR6X пропускная способность увеличилась с 672 до 936 Гбайт/с. Интерфейс памяти 384-битный, NVIDIA увеличила тактовую частоту памяти GDDR6X с 1.188 до 1.219 МГц.

Прирост вычислительных блоков FP32 на 20% по сравнению с GeForce RTX 3080 или более чем в два раза по сравнению с Titan RTX говорит сам за себя. По производительности INT32 разница с Titan RTX не такая большая, то же самое касается ядер RT и Tensor. Третье поколение ядер Tensor и второе поколение ядер RT могут показывать свои преимущества лишь при определенных условиях.

Power Limit
Gigabyte GeForce RTX 3090 Gaming OC 24G
Максимальный Power Limit	390 Вт
Power Limit по умолчанию	370 Вт
Минимальный Power Limit	100 Вт

Gigabyte увеличила планку Power Limit своей модели с 350 до 370 Вт по сравнению с Founders Edition. Кроме того, вручную его можно увеличить до 390 Вт. Некоторые модели GeForce RTX 3090 наверняка покажут уровень 400 Вт.

<>Тест и обзор: Gigabyte GeForce RTX 3090 Gaming OC 24G — новый флагман NVIDIAGA102 GPU для GeForce RTX 3090

Внешний вид

Начнем традиционно с внешнего вида, а чтобы было нагляднее я сделал несколько фото с RX 6800 Red Dragon для сравнения габаритов.

Все без лишних деталей, но пластик хорошего качества! Особенно интересно сделан каркас жесткости. Прогиба нет вообще, хотя карта длинная. Реализация хорошая.

Вот он на фото ниже, обратите внимание, спокойно держит весь вес карты:

торцевая часть — полностью глухая, смотрится неплохо, но на мой взгляд это лишнее. Нужно было сделать все таки больше отверстий для выхода тепла:

Ну и самое интересное) Посмотрите — RX 6800 даже больше по габаритам:

Радиаторы солидные у обоих карт, но мы то понимаем, что в случае RTX 3090 отводить нужно как минимум 350 Вт, а не 250 как в случае с RX 6800

ну и вид с «бекплейта»)):

В ПК карта встает спокойно, удобно, что только 2 разъема питания по 8 ПИН, хотя возможно это скажется на потенциале разгона, хотя особо разгонять такую мощь некуда.
