Упаковка и комплектация
Видеокарта ASUS TUF Gaming GeForce GTX 1660 OC Edition поставляется в красивой картонной упаковке, оформленной в темных тонах. Спереди нас как обычно встречает изображение самой видеокарты, ее название, логотип серии TUF Gaming и упоминание, что перед нами «разогнанная версия» видеокарты.
С противоположной стороны производитель привел технические характеристики устройства и отметил несколько важных моментов о видеокарте:
— 144-часовой стресс-тест, когда видеокарта подвергается высокой нагрузке при помощи популярного бенчмарка 3DMark и популярных игр Fortnite, Liga of Legends и Overwatch;
— двойной шарикоподшипник — оба вентилятора системы охлаждения снабжены двойным шарикоподшипником с удвоенным сроком службы, по сравнению со стандартными подшипниками скольжения;
— дополнительная защита — видеокарта снабжена дополнительной усилительной пластиной, которая защищает ее от провисания под тяжестью собственного веса и повреждений при транспортировке и установке видеокарты.
Внутри коробки видеокарта запакована в антистатический пакет и уложена в картонный лоток, сверху прикрытый мягким материалом.
Комплект поставки состоит из диска с драйвером и фирменным ПО, и инструкции по эксплуатации.
Нагрев и шум
Больше вентиляторов — лучше охлаждение? В случае с данной парой видеокарт это не так.
Под нагрузкой температуры графических процессоров представленных видеокарт стабилизировались примерно на одинаковом уровне, соответственно, 63 и 64 °C, но скорость вращения вентиляторов при этом у трехвентиляторной ASUS TUF Gaming X3 оказалась даже немного выше, чем у двухвентиляторной ASUS Dual (около 1590 об./мин. против 1750 об./мин.).
Параметры ASUS Dual GeForce GTX 1660 SUPER EVO OC под нагрузкой
Параметры ASUS TUF Gaming X3 GeForce GTX 1660 SUPER OC под нагрузкой

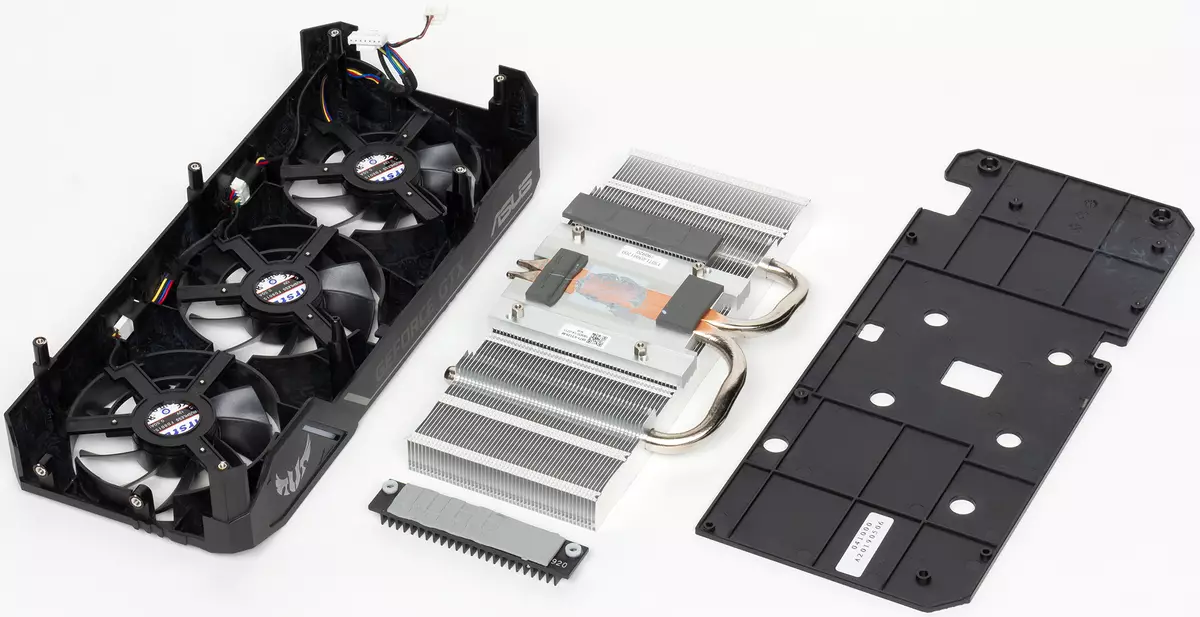

Дело в том, что используемый радиатор (напомним, что видеокарты имеют одинаковые радиаторы) коротковат для 3-вентиляторной версии видеокарты. В результате часть (на глаз — примерно 30 %) нагоняемого воздуха крайними вентиляторами не попадает на ребра радиатора.

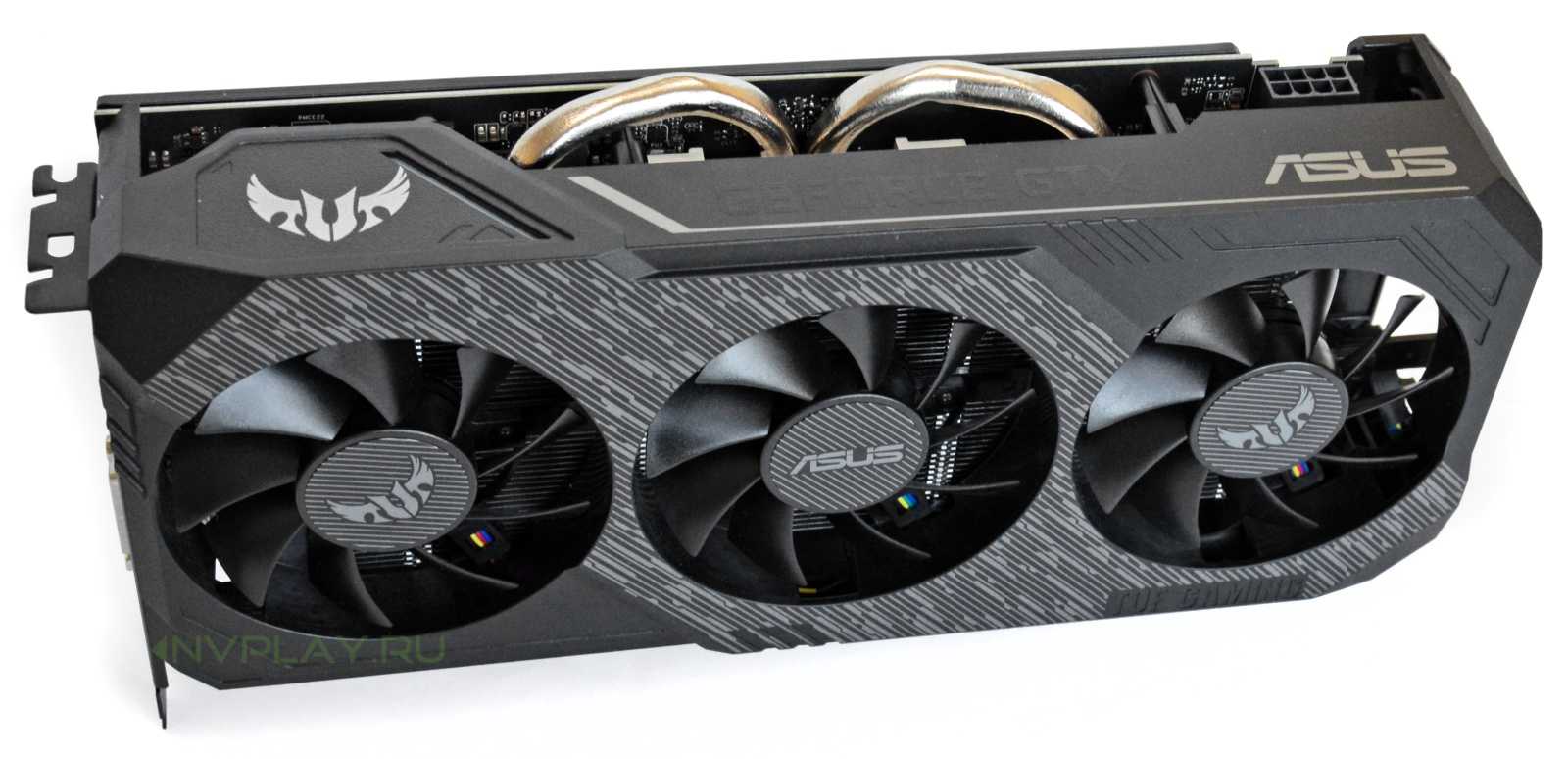

Если присмотреться, видно, что боковые вентиляторы выступают за края радиатора у видеокарты ASUS TUF Gaming X3 GeForce GTX 1660 SUPER OC
Вдобавок у ASUS Dual используются вентиляторы большего диаметра.
Надо сказать, что показанные максимальные температуры GPU являются довольно низкими, что говорит о высокой эффективности охлаждения обеих моделей.
Видеокарты, конечно, не такие тихие, как некоторые другие модели, где для охлаждения достаточно скорости вращения вентиляторов в 1000 об./мин.
Уровень их шума можно назвать умеренным, одновременно с этим ASUS TUF Gaming X3 GeForce GTX 1660 SUPER OC работает чуть-чуть громче своей двухвентиляторной сестры.
Производительность
Конфигурация тестовой платформы:
- Процессор: Intel Core i7-3770K, разогнанный до 4,3 МГц
- Материнская плата: Biostar Hi-Fi Z77X
- Объем оперативной памяти: 4×4 ГБ DDR3 1600
- Накопители: SSD (система), HDD
- Операционная система: Windows 10 Pro 64 бит
- Используемый драйвер NVIDIA для видеокарт на базе NVIDIA GeForce GTX 1660 Super: GeForce GeForce 441.08
- Используемый драйвер NVIDIA для видеокарт на базе NVIDIA GeForce GTX 1060 Ti, GeForce GTX 1070: GeForce 419.35
Результаты тестов
Несмотря на идентичные частоты, в тестах мы зафиксировали очень незначительное преимущество в производительности ASUS TUF Gaming X3 GeForce GTX 1660 SUPER OC над ASUS Dual GeForce GTX 1660 SUPER OC EVO.
Но разница настолько мизерная, что точно не будет заметна.
Переход на новый тип памяти позволил видеокартам NVIDIA GeForce GTX 1660 Super, в общем-то, подойти по скорости вплотную к GTX 1660 Ti (сравнивали с ).
Еще это примерно тот же уровень производительности, что демонстрируют видеокарты прошлого поколения GTX 1070 (в тестах использовалась весьма продвинутая MSI GeForce GTX 1070 GAMING X 8G).
К сожалению, напрямую сравнить GTX 1660 Super с обычной GTX 1660 не было возможности. Но, зная уровень производительности GTX 1660, можно сказать, что новинка GTX 1660 Super, которая отличается лишь новым типом памяти, опережает ее примерно на 10–15 %.
По энергопотреблению GTX 1660 SUPER и GTX 1660 Ti находятся на одном уровне и демонстрируют более высокую энергоэффективность по сравнению с моделью прошлого поколения GTX 1070.
Производительности видеокарт на базе NIVIDIA GeForce 1660 SUPER достаточно для требовательных современных игр при выборе высокого качества графики и разрешения Full HD. При использовании более высокого 2K-разрешения уже придется иногда жертвовать качеством прорисовки ради получения более комфортного уровня FPS.
Внешний вид

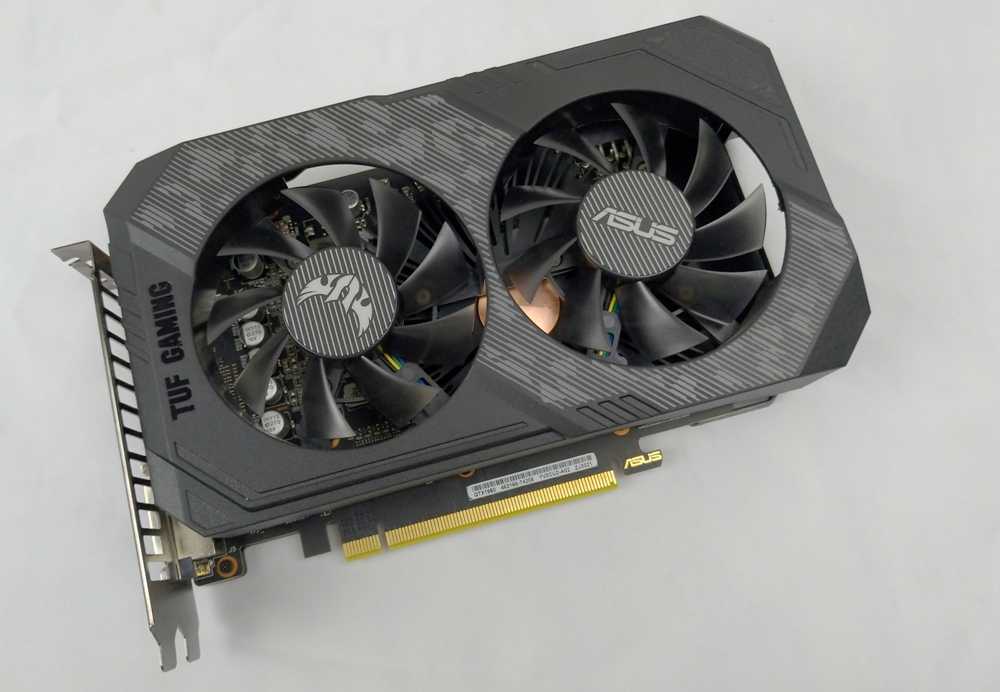

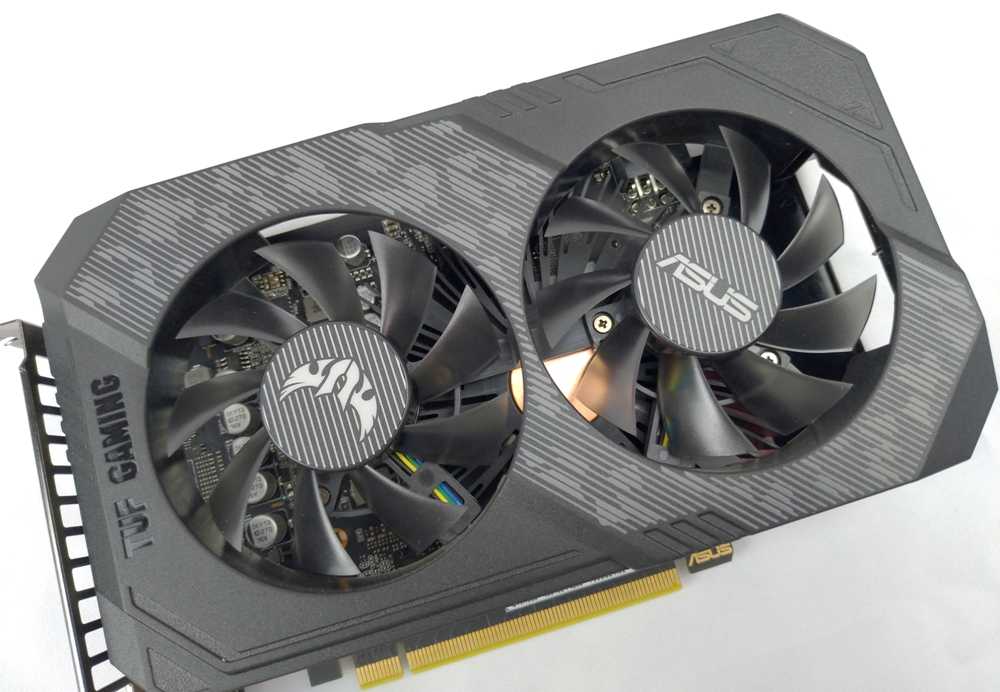

А вот и сама видеокарта ASUS TUF Gaming GeForce GTX 1660 OC Edition. Выглядит она не совсем обычно, хотя также снабжена двумя вентиляторами, которые обдувают цилиндрический радиатор. В этом и заключается вся необычность. Насколько эффективно такое решение мы узнаем во время тестирования.
Видеокарта получила полностью новый дизайн кожуха кулера, который имеет интересную военизированную окраску, подходящую под концепцию TUF Gaming.

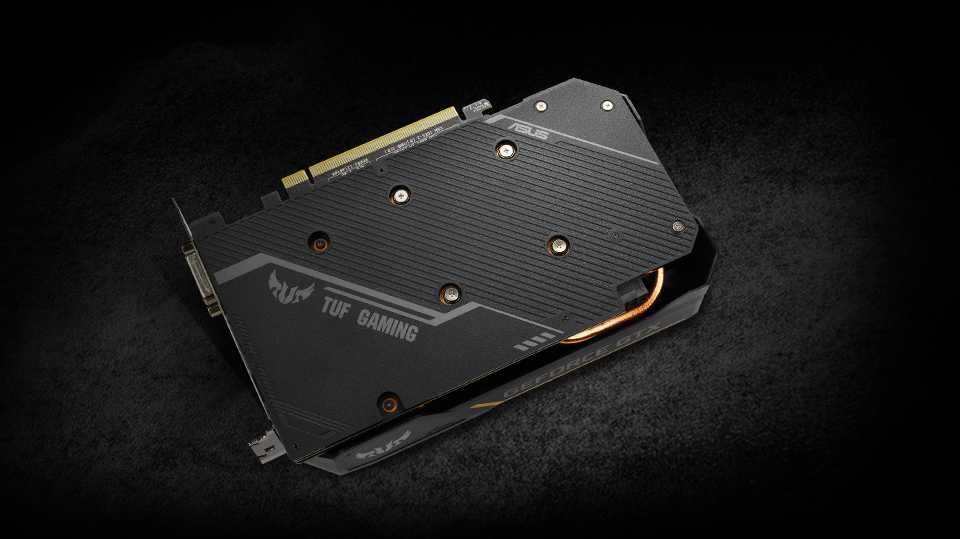

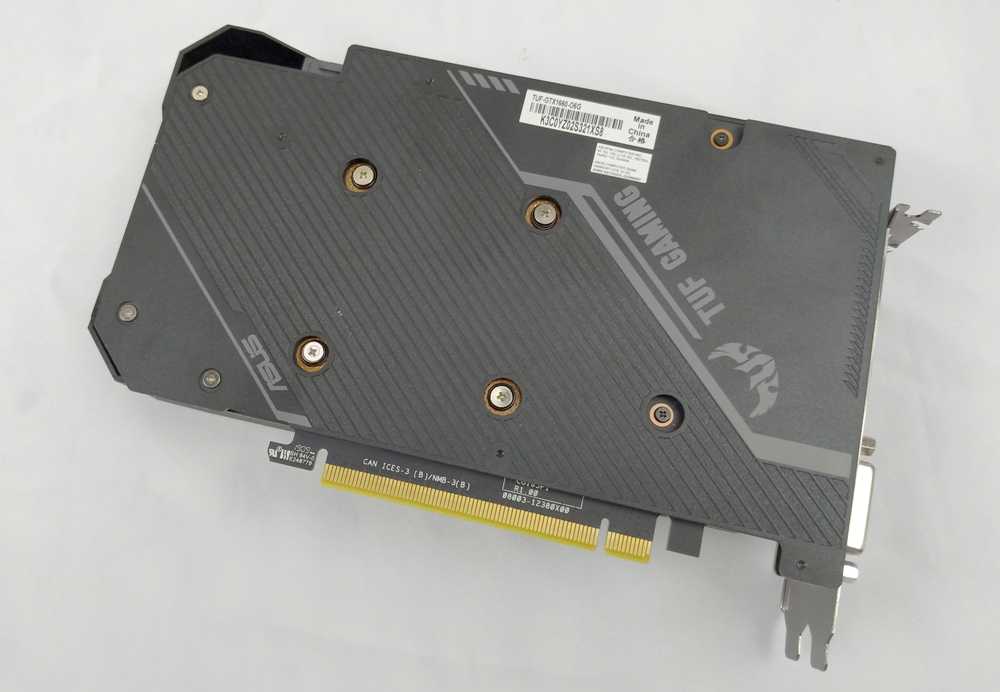

Видеокарта довольно компактная, ее габариты — 205 x 123 x46 мм. печатная плата полностью скрыта от посторонних глаз, спереди ее закрывает большой кожух кулера, а сзади пластиковая пластина. Обычно бэкплейты делают алюминиевыми, но в данном случае используется пластик. Скажется ли это на температурном режиме, выясним чуть позже.
Система охлаждения, а точнее алюминиевый радиатор, закрепляются на видеокарте четырьмя винтами. Остальные винты фиксируют пластиковый кожух.

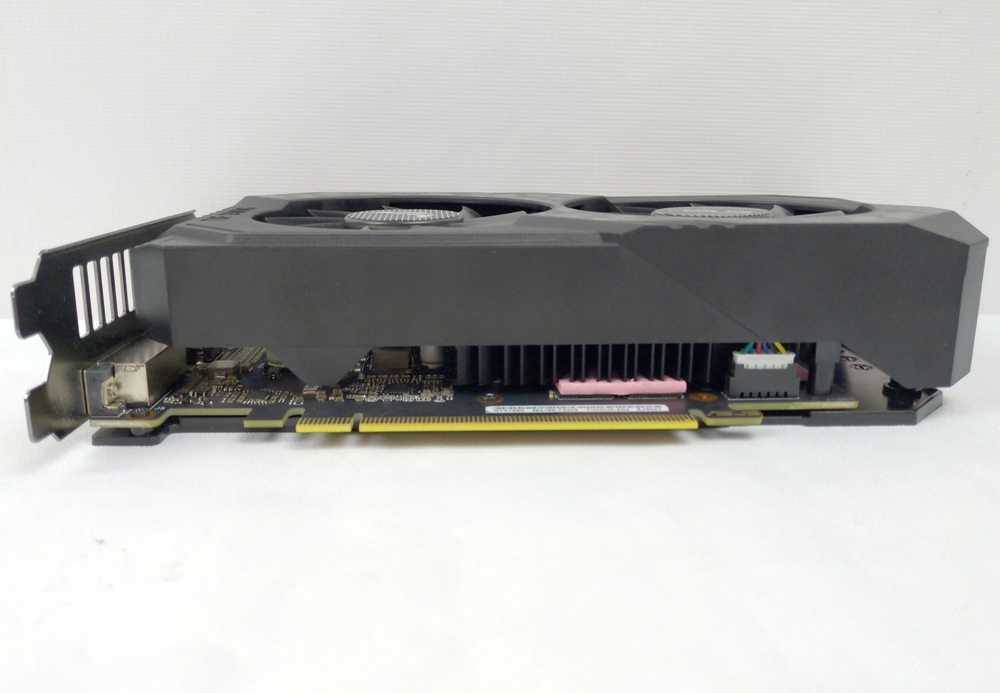

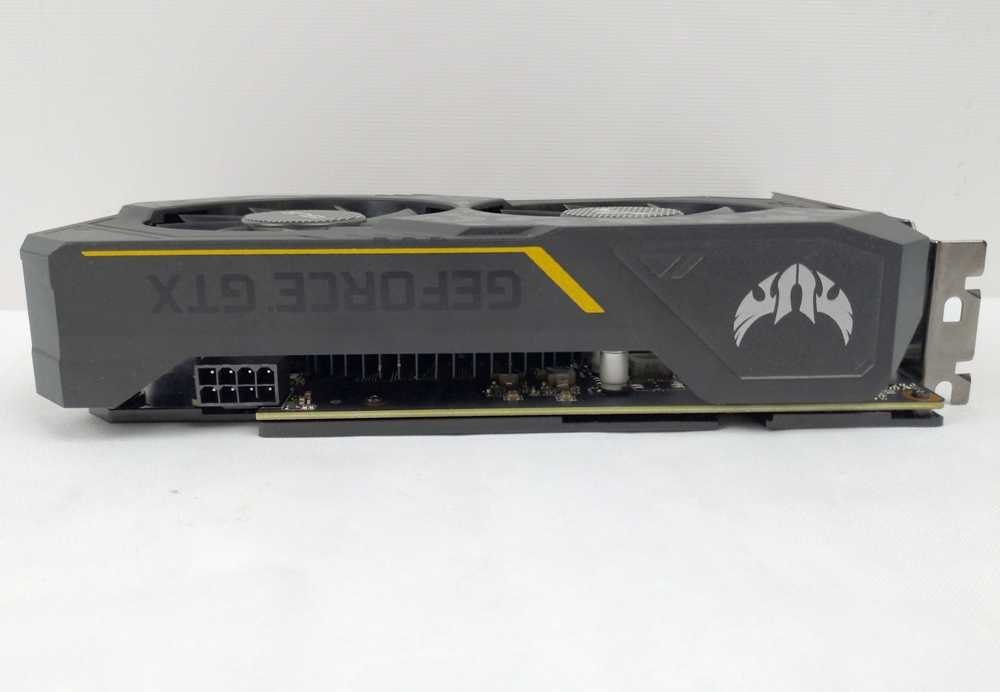

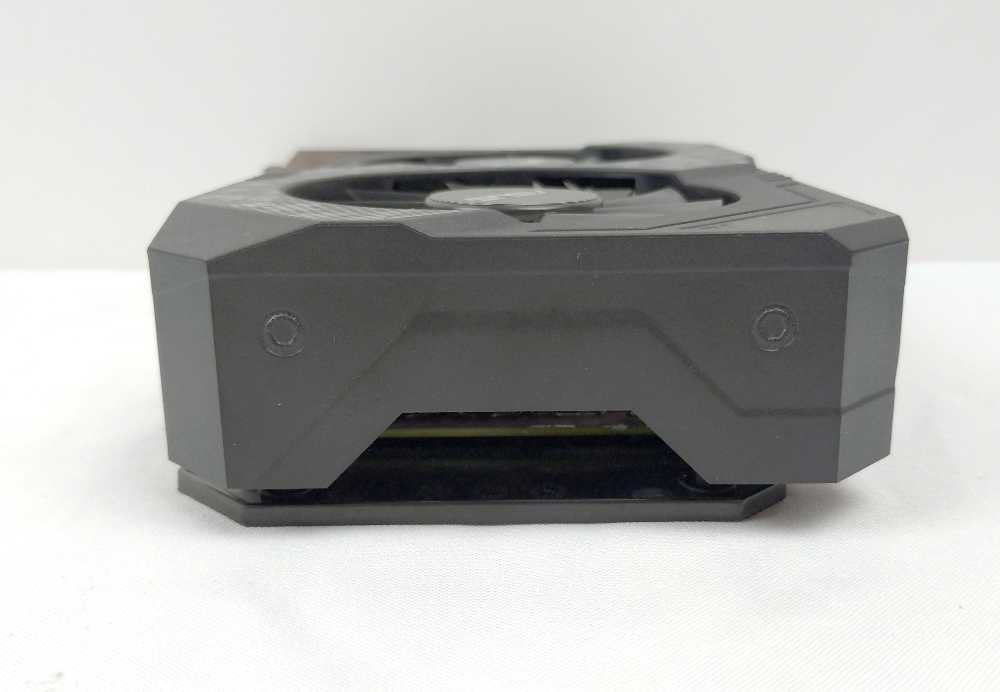

Вид на видеокарту с разных ракурсов. не смотря на большой кожух видеокарта занимает всего два слота.

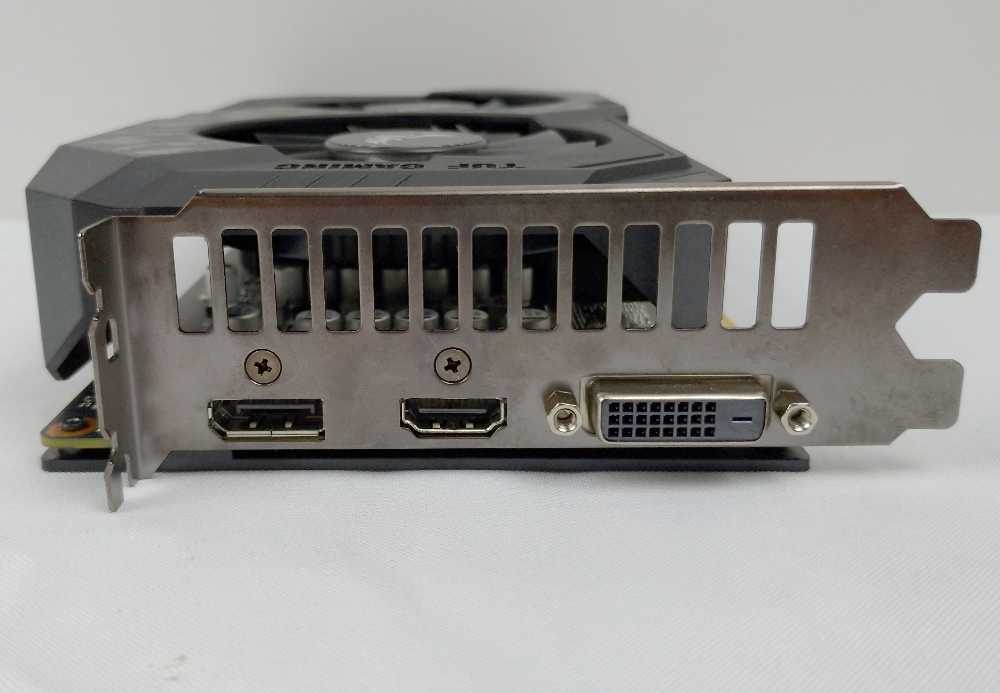

На интерфейсной панели представлено три видеовыхода:
— DVI;
— HDMI;
— Display Port.
Радиатор обдувается двумя 76 мм вентиляторами, которые работают тихо даже на высоких оборотах. Скорость вращения крыльчатки от 1000 до 4000 об/мин.

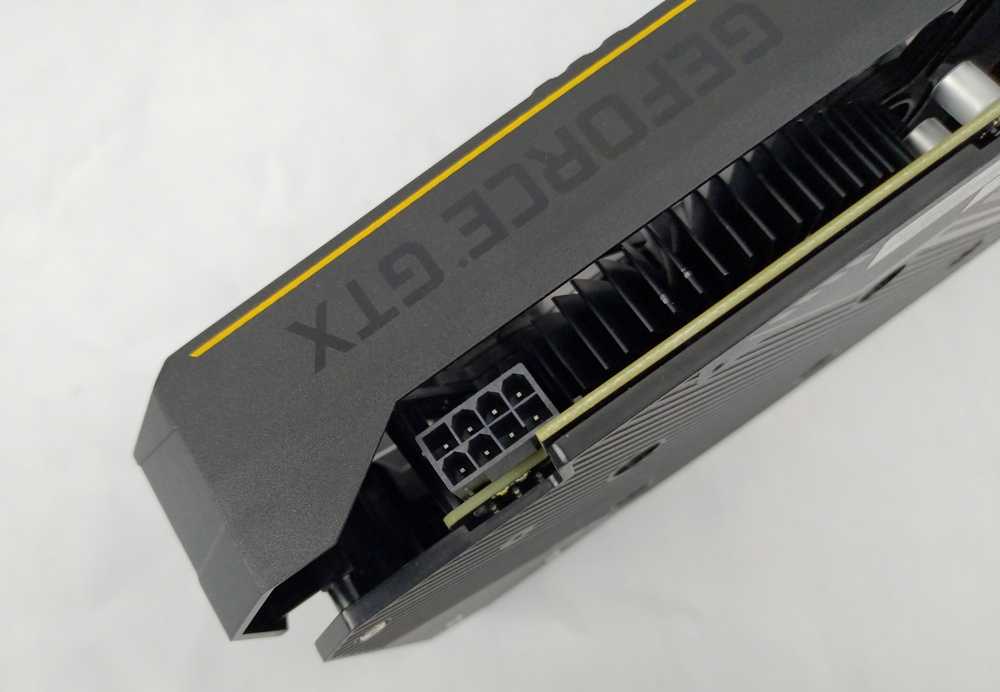

Дополнительное питание видеокарта получает через разъем 8-Pin PCIe. В сумме видеокарта может потреблять до 225 Вт. Во время тестирования на стоковых частотах видеокарта потребляла около 120 Вт, а после разгона её энергопотребление увеличилось до 130 Вт.

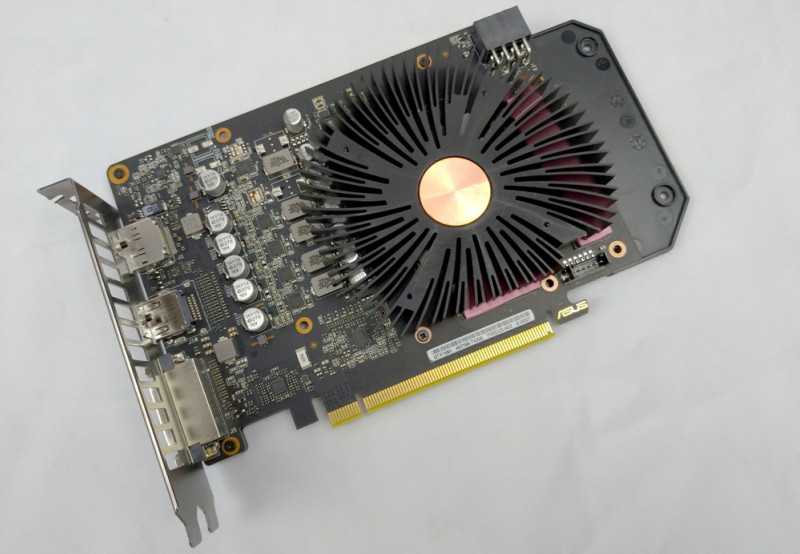

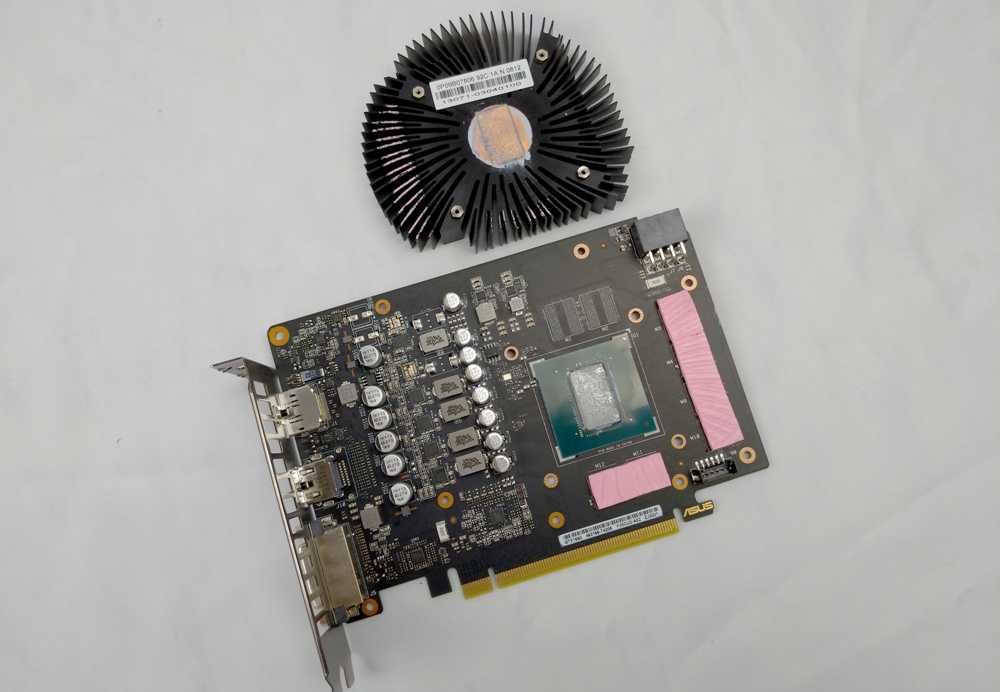

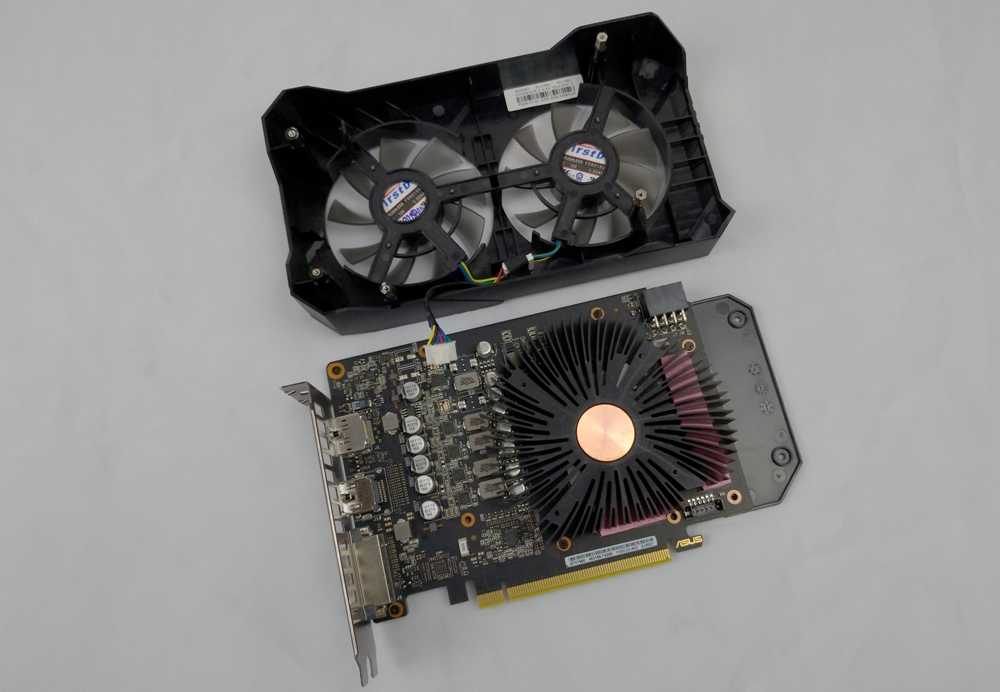

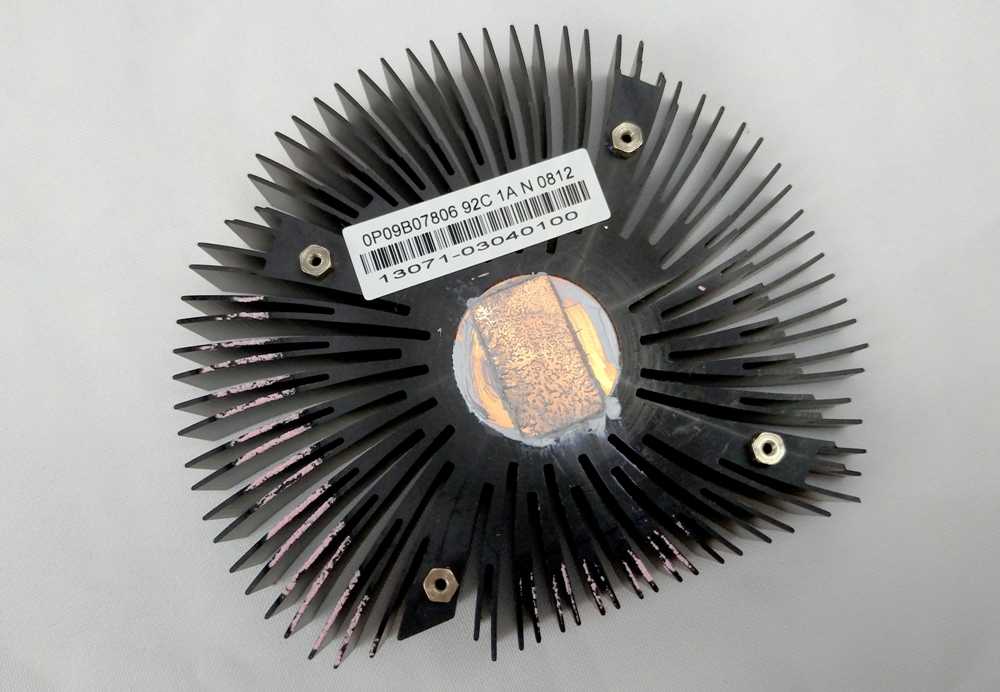

Пластиковый кожух с вентиляторами снимается очень легко, под ним прячется небольшой алюминиевый радиатор с медным сердечником.

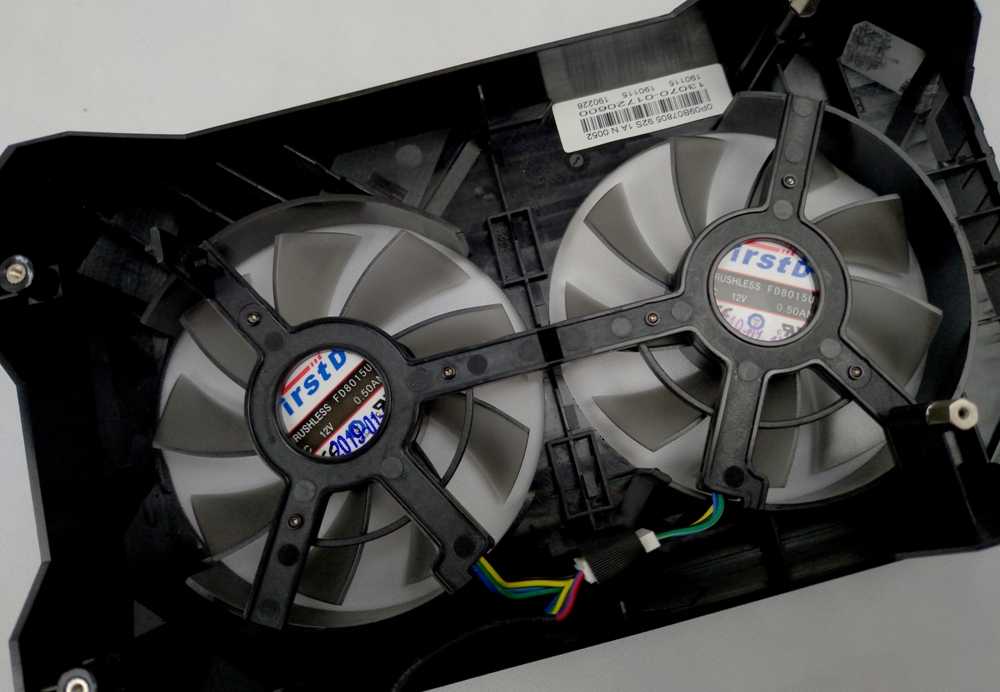

Вентиляторы произведены компанией FirstD.
Радиатор отводит тепло не только от графического процессора, но и от микросхем памяти. В тоже время система питания довольствуется только обдувом от вентиляторов, радиаторами силовые микросхемы не прикрыты.

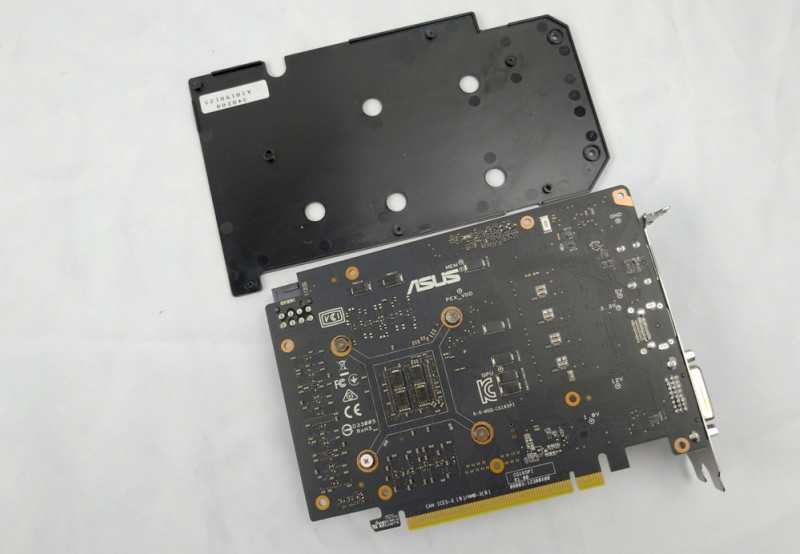

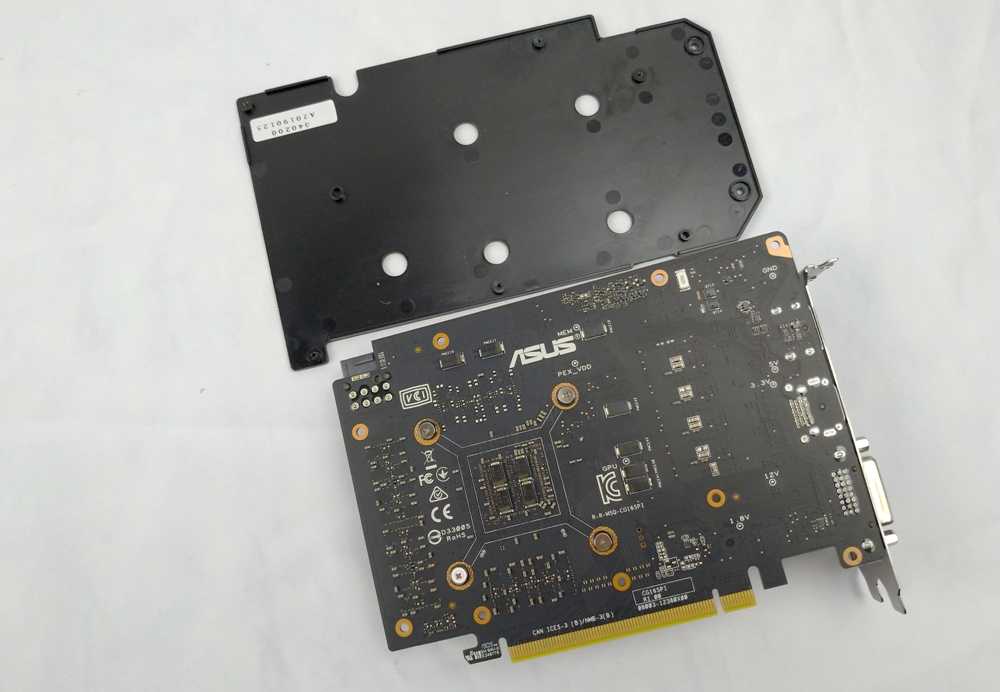

Тыльная сторона печатной платы накрыта пластиковой панелью, которая носит декоративный характер.
Радиатор крепится на печатной плате при помощи четырех винтов.
В качестве термоинтерфейса для GPU используется термопаста, а для чипов памяти GDDR5 используются мягкие термопрокладки.

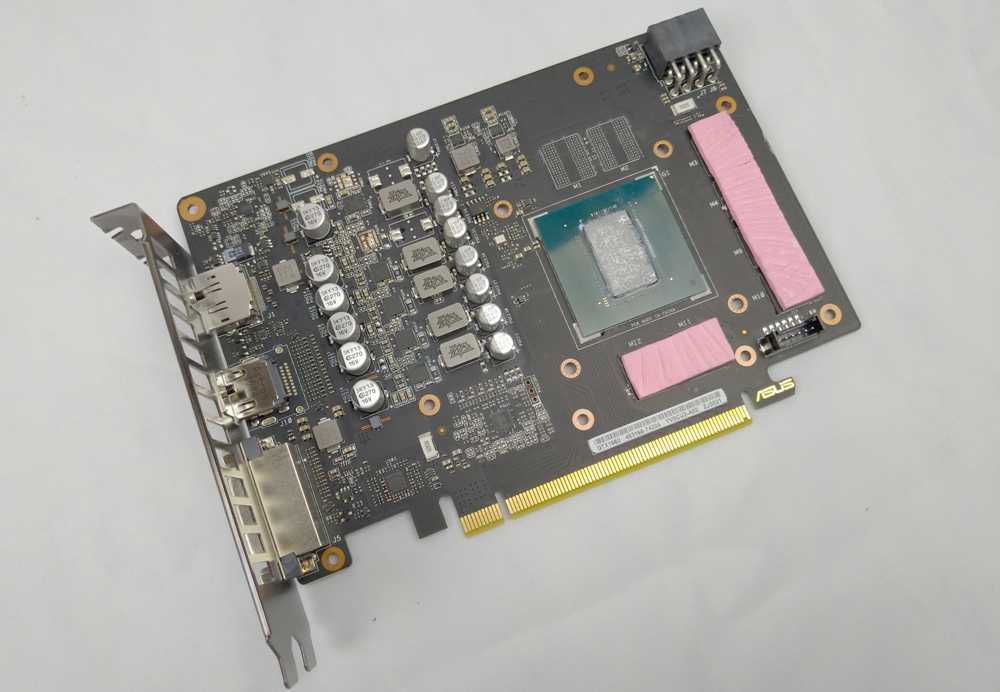

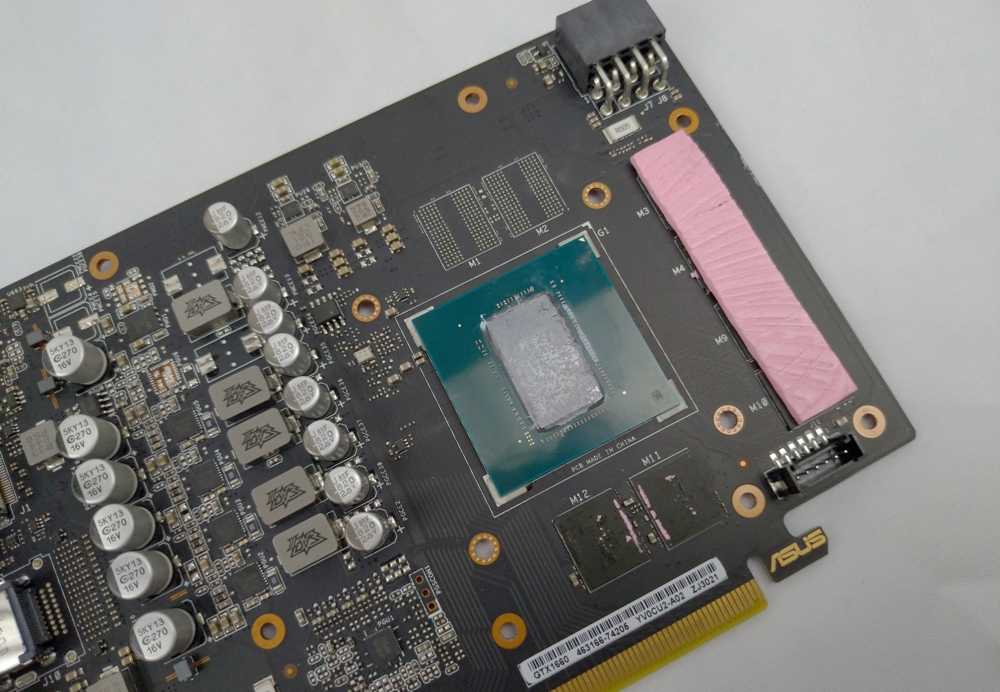

Печатная плата видеокарты ASUS TUF Gaming GeForce GTX 1660 OC Edition, не смотря на принадлежность к одной из самых доступных серий, может похвастаться высоким качеством изготовления. Во-первых, при производстве используется полностью автоматизированная линия с высоким качеством пайки. Это хорошо заметно по идеально ровному расположению компонентов на PCB. Во-вторых, технология AUTO-Extreme позволила производить пайку всех компонентов за один этап. А это значит, что PCB подвергается меньшим температурным нагрузкам и меньшему воздействию жестких химикатов, которые используются для очистки платы после пайки.
Главным компонентом видеокарты является графический процессор NVIDIA TU116-400-A1. Он изготовлен по 12 нм техпроцессу и может похвастаться наличием 1408 ядер CUDA, 48 блоками ROP, 88 блоками TMU. Номинальная тактовая частота графического процессора 1530 МГц, с автоматическим увеличением до 1980 МГц в режиме Boost. Обмен информацией с памятью GDDR5 осуществляется по 192-битной шине данных.

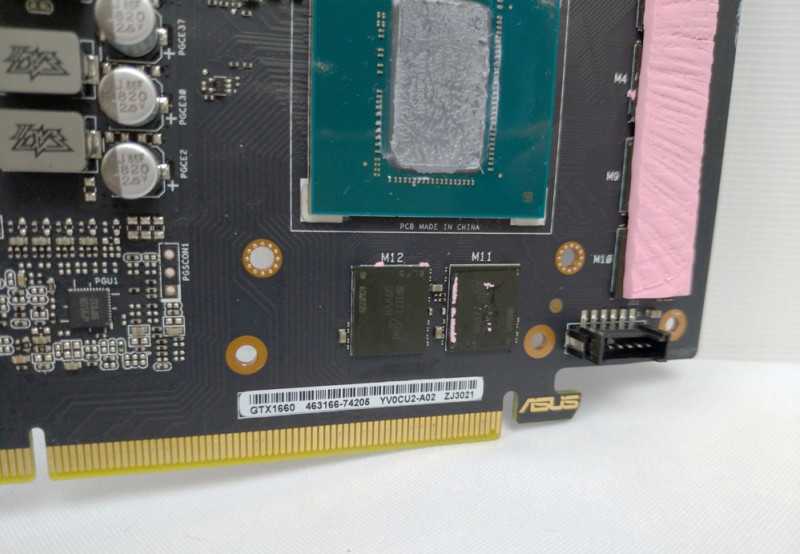

Вокруг GPU распаяно шесть микросхем памяти GDDR5. Чипы произведены компанией Micron и имеют маркировку 8KB77 D9VVR. Их номинальная частота 2000 МГц.

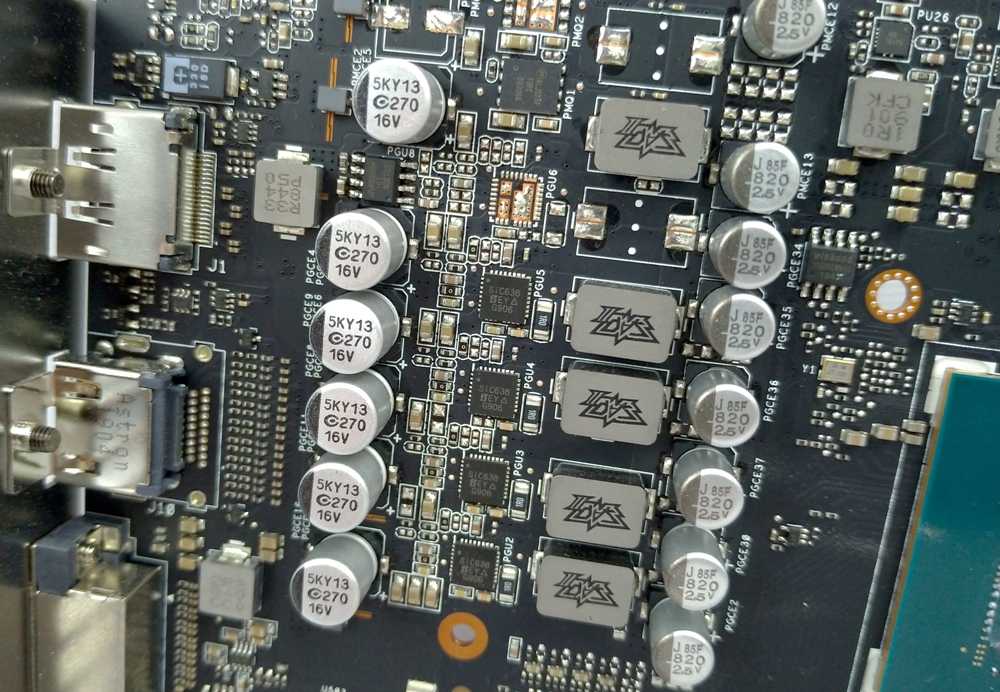

Система питания видеокарты ASUS TUF Gaming GeForce GTX 1660 OC Edition имеет 5 фаз, они выполнены по схеме 4 + 1. Четыре фазы выделено для питания графического процессора и одна фаза для питания памяти. В качестве силовых микросхем здесь используется сборки SIC638, которые могут выдерживать силу тока до 50 А, и одна микросхема FDPC5018SG, рассчитанная на нагрузку до 32 А. Рабочий температурный режим для всех микросхем может достигать 125 градусов.

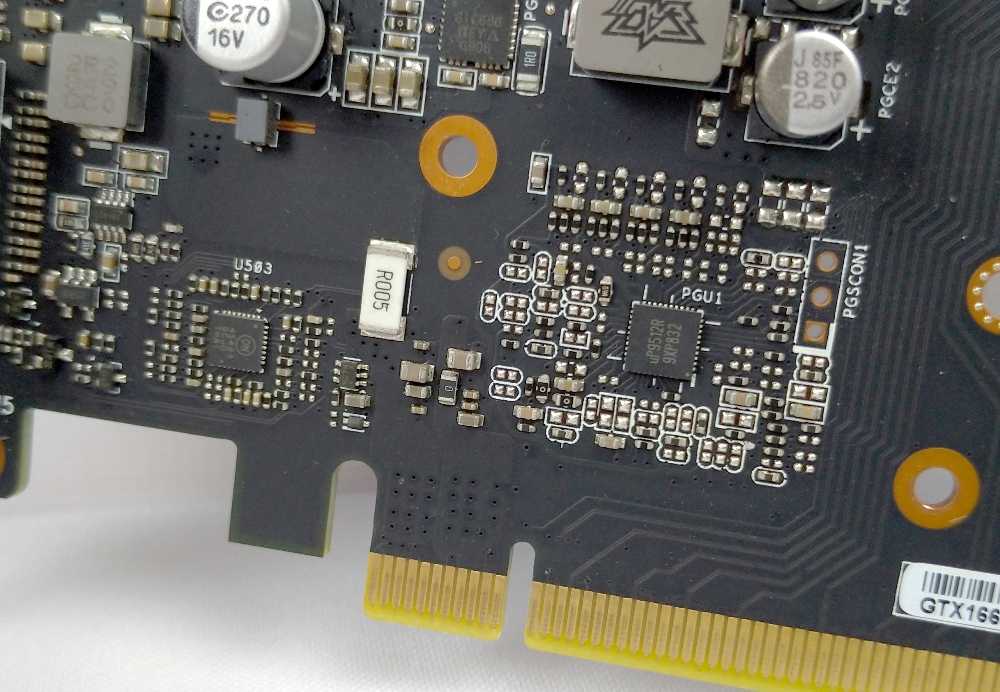

Управляет преобразователем цифровой ШИМ-контроллер uP9512R.
Заключение
Видеокарта ASUS TUF Gaming GeForce GTX 1660 OC Edition определенно заслуживает вашего внимания сразу по нескольким причинам. Во-первых, она основана на более новом графическом процессоре, нежели ее предшественница GTX 1060. По производительности ASUS TUF Gaming GeForce GTX 1660 OC Edition может в легкую тягаться с видеокартой RX 590, при этом меньше нагревается и потребляет меньше энергии. Это, в свою очередь, снижает требования к БП.
Во-вторых, принадлежность видеокарты ASUS TUF Gaming GeForce GTX 1660 OC Edition к семейству TUF наделило ее рядом уникальных технологий. Например, пыленепроницаемые вентиляторы, высококачественные компоненты и многое другое.
Кстати, не смотря на довольно скромное, по нынешним меркам, охлаждение видеокарта показала отличный разгонный потенциал. Наш тестовый образец почти покорил отметку в 2,2 ГГц! Такими показателями не могут похвастаться даже более дорогие версии GTX 1660. Поэтому, по итогам тестирования, мы рекомендуем видеокарту ASUS TUF Gaming GeForce GTX 1660 OC Edition к приобретению!
