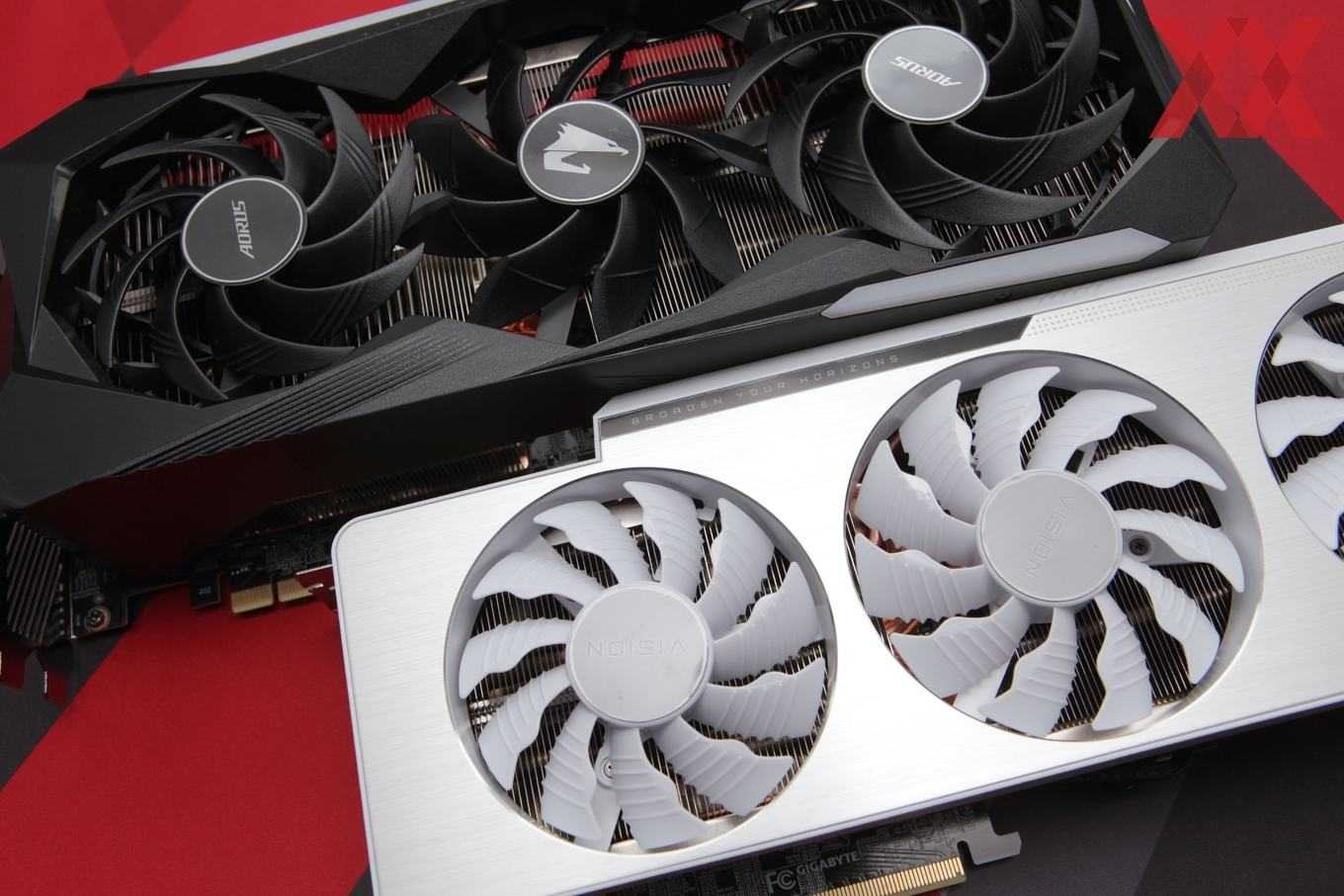

Тест и обзор: gigabyte geforce rtx 3070 ti master 8g и vision 8g

Технические характеристики

Рассматриваемая модель основана на графическом чипе GA104 поколения Ampere и предлагает 8 ГБ видеопамяти стандарта GDDR6, подключенную через 256-битную шину. Адаптер будет доступен в разных версиях с уровнем мощности (TGP) от 80 до 125 Вт, о чём писалось выше.

Далее предлагаем таблицу с ключевыми характеристиками GeForce RTX 3070 в сравнении с предшественницей GeForce RTX 2070.

	GeForce RTX 3070	GeForce RTX 2070
Кодовое имя чипа	GA104	TU106
Техпроцесс	8 нм	12 нм
Архитектура	Ampere	Turing
Количество шейдеров	5120	2304
Количество ядер Tensor	160	288
Поколение ядер Tensor	3-е	1-е
Количество ядер RT	40	36
Поколение ядер RT	2-е	1-е
Тактовая частота boost, МГц	1290-1620	1215-1440
Частота памяти, МГц	14000	14000
Тип памяти	GDDR6	GDDR6
Разрядность шины памяти, бит	256	192
Максимум видеопамяти, Гб	8	6-8
Потребляемая мощность, Вт	80-125	~90
Дата анонса	4 января 2021	6 января 2019
Скачать драйвер для Windows	64 бит

Уже из характеристик видно, что новинка должна значительно обходить в производительности одноклассовую карту прошлого поколения. Здесь почти вдвое больше количество шейдеров, увеличена шина видеопамяти и поднята тактовая частота GPU. Может смутить меньшее количество тензорных ядер, но они представлены 3-им поколением с гораздо большей производительностью. То же самое касается и ядер для эффектов трассировки лучей. А вот насколько GeForce RTX 3070 мощнее RTX 2070 станет ясно по результатам тестов далее.

Новинка поддерживает режим трассировки лучей и сглаживание Deep Learning Super Sampling (DLSS). Также доступны все последние технологии, включая VR Ready, BatteryBoost, G-SYNC, Ansel, GPU Boost 4.0, WhisperMode, Vulkan, ShadowPlay, Highlights.

Разгон и потребление RTX 3070 и RTX 3070 Ti. +11.5 Mh/s и -85 ватт

RTX 3070 Ti разгонять не нужно, только ограничение по питанию до 60-80%. Как это сделать читайте ниже. Разгон только для RTX 3070.

Разгон покажем в трех самых популярных системах для майнинга. Для более наглядного примера, мы взяли сразу 2 карты от MSI, это Ventus 2x. Разгоним обе 3070 для майнинга и посмотрим на стабильность и результат.Две 3070 в разгоне

На температуры первой карты в 74 градуса не обращайте внимания, карты находятся впритык друг к другу, и первой карте попросту негде брать воздух. Вторая карта показывает что вас примерно ждет в риге, но если в риге карты хотя бы разделены на 8-10 см, данные карты будут держать 45-50 градусов.

Разгон RTX 3070 на Windows в Afterburner

В первую очередь установить MSI Afterburner. Это самая популярная программа для разгона и настройки видеокарт.

Нам нужно изменить в программе следующие характеристики:

• Core Clock (Mhz), частота ядра: -100 Mhz.
• Memory Clock (Mhz), частота памяти: +1200-1400. Смотрите под ваш экземпляр.
• Power Limit (%), лимит напряжения: 55-60%. Тестируйте что будет стабильнее для вас.
• Обороты вентиляторов можете не трогать, либо задать сразу на 55-70%. Если хотите что бы карта всегда была холодная. Нажимаете кнопку с галочкой после всех изменений и смотрим на окно майнера. Хэшрейт с 50-52 должен подняться до 60.5-63 Mh/s. При этом потребление с 200-220 ватт упадет до 125-130 ватт.

Разгон RTX 3070 в MSI Afterburner

Разгон RTX 3070 в Hive OS

Разгон RTX 3070 для майнинга ETH в Hive OS, если вы еще не зарегистрированы в Hive OS, пройдите регистрацию по этой ссылке с промокодом InsidePC и получите 10$ на счет, т.к. в системе бесплатный только 1 риг, со второго рига нужно платить 3$ в месяц за каждый риг.

1. Во вкладке Farms(Фермы), выбираем нужную ферму, где стоят 3070.Hive OS — Farms

2. Выбираем риг в котором стоят 3070.Workers в Hive OS

3. Выбираем нужную карту и нажимаем на значок спидометра. Можно выбрать этот значок напротив конкретной карты, либо выбрать значок спидометра с надписью ALL. Тут задаются настройки разгона для всех карт Nvidia или AMD. Если у вас несколько 3070, можно применить разгон сразу ко всем картам.Разгон RTX 3070 в HiveOS

4. Далее нужно в поле +Core Clock Mhz выставить -100. В поле Memory Clock, Mhz выставить 2400. OhGodAnETHlargementPill выключите, это только для разгона майнинга 1080 и 1080 Ti.Оптимальный разгон и настройки RTX 3070 в Hive OS

Процесс разгона видеопамяти RTX 3070 для майнинга в Rave OS и Hive OS сильно отличается от разгона видеопамяти 3070 в Windows. В Hive OS вводим значение которое будет добавлено к базовой частоте умноженное на 2. Т.е. в поле Memory Clock, Mhz, мы указываем на сколько увеличить частоту памяти умноженную на 2. Если нам нужно указать 1200 Mhz, мы тем самым увеличиваем частоту памяти на 2400 Mhz. Указывая 900 Mhz, мы увеличиваем частоту на 450 Mhz.

Так же нужно указать Power Limit, W. Для RTX 3070 ставьте значение 125 — 130W. Этого будет достаточно.

Разгон RTX 3070 в Rave OS

Разгон RTX 3070 для майнинга ETH в Rave OS. Прежде всего, . Мануал по RaveOS есть на сайте.

1. Заходим во вкладку Workers.Вкладка Workers в RaveOS

2. Заходим в настройки воркера (Edit worker).

3. Переходим во кладку Tunning. И выставляем значения для разгона. В поле Core Clock offset, Mhz ставим значение -100, а в поле Memory Clock offset, Mhz, ставим значение 2400 Mhz, это работает так же как и в Hive OS, частоту делим на 2. Т.е. значение 2400, увеличивает частоту памяти на 1200 Mhz. И выставляем значение напряжения 120 ватт.

4. Нажимаем кнопку «Save & Apply».

Технические особенности

Главной особенностью карт 3000 поколения стали их размеры, почти все варианты оказались 300 мм и больше, что может быть серьёзным испытанием для небольших и компактных сборок. У меня вроде не самый маленький корпус, но вот все, что больше 300 мм, ставится уже с натяжкой. И тут ты вынужден выбирать: либо ставить шумные и горячие двухвентильные варианты, либо что-то решать с корпусом. В случае с картами от Gigabyte такой потребности скорее всего не возникнет — все ее варианты rtx 3070 ниже отметки в 30 см, а конкретно герой этого обзора займет всего 290 мм. При этом, правда, карта толще моего asus tuf gaming — она занимает 3 слота расширения, к этому следует быть готовым. И хотя карта имеет металлический бекплейт, который должен не допустить провисания и деформации печатной платы, лично я бы такую тушку чем-то подпер по возможности.

По весу, кстати, все протестированные мной вживую неферерсные вариарты rtx 3070 реально тяжелые, поэтому в сохранность даже армированных слотов PCI верится с трудом. Aorus тут далеко не исключение.

Как и во всех прочих rtx 3070 серии здесь есть функция fan stop, которая не крутит вентили в простое, благодаря чему без графической 3-D нагрузки карту не слышно от слова совсем. Вентиляторы системы охлаждения устроены также, как и на других подобных моделях — один дует в другую сторону, что позволяет лучше охлаждать плату. По звуку вентиляторов можно сказать, что они далеко не бесшумные, тот же Асус у меня работал куда тише.

Из других приятных плюшек, которые также есть у всех 3070 — переключение режимов биоса из производительного в тихий и наоборот. Тихий режим благодаря хорошей системе охлаждения оказался не сильно горячее, хотя вентиляторы там вертятся не так активно, как в режиме производительности.

Часто задаваемые вопросы

Самый прибыльный и надежный пул для майнинга на RTX 3070 и RTX 3070 Ti

На данный момент, Binance Pool по майнингу ETC, ETHW, RVN является одним из самых прибыльных и эффективных пулов. Как настроить Binance Pool, читайте на сайте.

ASUS TUF RTX 3070 Gaming OC в майнинге эфира (ETH)

Asus Tuf RTX 3070 Gaming OC в майнинге эфира (ETH)

Карта потребляет 120 ватт, температурный предел стоит 55 градусов, при этом вентиляторы крутят на 44%. Хэшрейт карты 61.53. Это не предел для этой карты, разогнав память до 2700, вы можете получить 62.5 -63.5 Mh/s. При этом потребление нужно будет увеличить. Каждый экземпляр нужно тестировать отдельно.

MSI RTX 3070 Ventus 2X OC в майнинге эфира (ETH)

MSI RTX 3070 Ventus 2X OC в майнинге эфира (ETH)

Карта потребляет 120 ватт, температурный предел стоит 55 градусов, при этом вентиляторы крутят на 30%. Хэшрейт карты 61.51. Это не предел для этой карты, разогнав память до 2700, вы можете получить 62.5 -63.5 Mh/s. При этом потребление нужно будет увеличить.

RTX 3070 хешрейт и потребление

Сколько майнит RTX 3070?

Алгоритм	Хешрейт	Потребление(Power)	Курс	Майнинг
Ethash	58.10 Mh/s	130.00W	Курс эфира	Майнинг ETHW
Ethash4G	58.10 Mh/s	130.00W	Курс Ethereum Classic (ETC)	Майнинг ETC
Zhash	100.00 h/s	180.00W	Курс Tent (TENT)
CNHeavy	1750.00 h/s	180.00W	Курс Bloc money (BLOC)
CNGPU	2900.00 h/s	180.00W	Курс Equilibria (XEQ)
CNFast	3400.00 h/s	170.00W	Курс Masari (MSR)
Aion	390.00 h/s	180.00W	Курс Aion (AION)
CuckooCycle	10.20 h/s	180.00W	Курс Aeternity (AE)
Cuckaroo(d)29	10.30 h/s	180.00W	Курс Swap (XWP)
Cuckatoo32	0.50 h/s	180.00W	Курс Grin (GRIN)
Beam	34.0 h/s	180.00W	Курс Beam (BEAM)
RandomX	1030.00 h/s	160.00W	Курс Monero (XMR)
Autolykos	155.00 Mh/s	130.00W	Курс Ergo (ERG)
Octopus	52.70 Mh/s	180.00W	Курс Conflux (CFX)
EquihashZero	55.00 h/s	180.00W	Курс Ycash (YEC)
ZelHash	61.00 h/s	180.00W	Курс Flux (FLUX)
KawPow	27.60 Mh/s	180.00W	Курс Ravencoin (RVN)	Майнинг RVN
ProgPow	27.40 Mh/s	180.00W	Курс Sero (SERO)
X25X	8.00 Mh/s	180.00W	Курс BitCash (BITC)
FiroPow	25.00 Mh/s	150.00W	Курс Firo (FIRO)
Verthash	1.19 Mh/s	140.00W	Курс Vertcoin (VTC)

Хэшрейт и потребление RTX 3070 в майнинге

Майнинг на RTX 3070 в NiceHash

Если карту не разгонять и не настраивать, карта выдает 52 Mh/s на эфире, ETC и ETHW. Эфириум цена в долларах, при этом потребление карты в районе 210 ватт.

При правильном разгоне RTX 3070 и оптимизации питания, мы можем получить результат в 11Mh/s больше и питание на 85 ватт ниже. Сколько майнит 3080?Показания RTX 3070 в майнинге на ETH в дефолтном состоянии

Давайте приступим к манипуляциям с картой.

Для майнинга на видеокарте RTX 3070 и RTX 3070 Ti, рекомендуем пул Бинанс, как майнить на бинанс пуле. Ссылка на регистрацию (пожизненный 5% кешбэк на комиссионные). А так же операционную систему Hive OS. Ссылка на регистрацию Hive OS (с промокодом InsidePC получаете 10$ на счет).

Для стабильной работы видеокарт в риге, выполните правильные настройки материнской платы для майнинга.

Nicehash калькулятор прибыльности, полезен для просчета доходности.

Страница 2: Gigabyte GeForce RTX 3070 Ti Master — впечатления

Начнем с видеокарты Gigabyte GeForce RTX 3070 Ti Master:

Будучи моделью Master, видеокарта Gigabyte GeForce RTX 3070 Ti Master довольно крупная. Длина составляет 325 мм, высота 145 мм, по ширине она занимает 3,5 слота. С лицевой стороны доминируют три осевых вентилятора, Gigabyte предпочла черную окраску.

Сзади имеется алюминиевая пластина, которая улучшает механическую прочность, а также распределяет давление массивного кулера. Вырезы с торца обеспечивают доступ к тумблеру BIOS и трем дополнительным разъемам питания. В задней части имеется крупное отверстие, позволяющее последнему вентилятору продувать воздух в направлении кулера CPU.

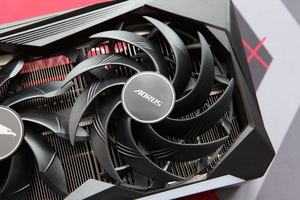

Три вентилятора имеют разные размеры. Фронтальный – 95 мм, средний и задний – 105 мм. Все вентиляторы опираются на крыльчатку с девятью лопастями, но у двух наружных они изогнуты сильнее. Кроме того, два внешних вращаются в противоположном направлении по сравнению с центральным.

В режиме бездействия вентиляторы останавливаются. Они начинают работать только при нагреве GPU до температуры 60 °C. Если нагрузка снизится, то вентиляторы останавливаются при охлаждении до 46 °C. Данное поведение не зависит от OC или Silent BIOS.

Под вентиляторами проглядывает массивный радиатор, который содержит большое количество ребер и занимает почти все доступное пространство. Он рассеивает тепло, выделяемое GPU и памятью. Кулер выделяется не только длиной и высотой, но также и толщиной в три слота. Вместе с вентиляторами она увеличивается до 3,5 слотов.

С торца видеокарты имеется обязательная надпись «GeForce RTX», ниже – один из элементов подсветки RGB. Справа имеется дисплей, он на фотографии не виден, но мы к нему вернемся уже после включения видеокарты.

Дополнительное питание подается на видеокарту двумя 8-контактными и одним 6-контактным разъемами. Подобная конфигурация встречается не так часто. По спецификациям ATX она позволяет подавать 375 Вт мощности (150 Вт + 150 Вт + 75 Вт). С учетом максимального уровня Power Limit 350 Вт возможности достаточные. Конечно, три разъема смотрятся очень громоздкими, не зря видеокарты PCI Express 5.0 начнут переходить на 12-контактный стандарт ATX.

Рядом с разъемами питания расположен тумблер BIOS. Выше мы уже рассмотрели разницу по спецификациям между ними. Добраться до тумблера нелегко, но вряд ли его планируется переключать очень часто.

Сзади пластина имеет отверстие, через которое задний вентилятор продувает воздух сквозь радиатор в направлении кулера CPU. Подобные решения встречаются все чаще, даже на младших видеокартах.

Размеры кулера хорошо видны по слотовой заглушке. Gigabyte выбрала иной подход по конфигурации, доступны по три HDMI 2.0 и DisplayPort 1.4. Однако не все видеовыходы можно использовать одновременно. Здесь мы рекомендуем свериться с инструкцией.

С торца имеется элемент RGB-подсветки, как и на задней пластине. Так что любители подсветки будут довольны.

Дисплей с торца видеокарты можно использовать для вывода полезной информации, такой как тактовые частоты и температуры. Но на него можно вывести пользовательский текст, картинку или анимацию. По умолчанию отображается значок бренда Aorus.

<> Тест и обзор: Gigabyte GeForce RTX 3070 Ti Master 8G и Vision 8GGigabyte GeForce RTX 3070 Ti Vision — впечатления


Внешний вид

Конечно, когда речь идет об устройствах такого уровня, то всегда ожидаешь что-то особенное. Никто не будет брать Aorus или Strix для того, чтобы ставить за глухую панель или же убирать с глаз долой системник под стол. Такая карта должна служить украшением системного блока и наглядно показывать, что тут все «дорохо-бохато». И действительно, эстетическое удовольствие карта приносит — дизайн сделан в меру агрессивно, чтобы подчеркнуть геймерскую направленность. В дополнение к дерзкому дизайну мы в случае с Aorus получаем обширные возможности по подсветке, настраиваемые через специальное гигабайтовское ПО, которое по моему мнению тянет разве что на троечку. Особый восторг у меня вызвал маленький LCD дисплей, который может не только показывать сложные rgb эффекты, но и проецирует любые картинки или гифки. Очень забавно, хоть и бесполезно — я только с этой функцией баловался больше часа, подбирая разные варианты. Куда более полезная опция — вывод информации с датчиков о температуре ГП и его загрузке, дабы не портить впечатление от игр надоедливыми оверлеями. В целом внешность можно назвать сильной стороной данной модели.

Alternate of GIGABYTE AORUS GeForce RTX 3070 Master 8G (REV2.0) graphics card

GeForce RTX 3090

Pros

+The fastest GPU, period+4K and maybe even 8K gaming+24GB is great for content creation workloads+Up to 30% faster than 3080 in professional apps

Cons

-Over twice the cost of 3080 for 10-15% more performance-Extremely limited availability for now-High power requirements-Titan price without Titan enhancementsAdvertisement

For some, the best card is the fastest card — pricing be damned! Nvidia’sGeForce RTX 3090caters to this category of user. At more than double the price of the RTX 3080, performance is only moderately better (10-15%) in most workloads. It’s basically a replacement for the Titan RTX, at a still extreme price. Which is fine if that’s what you’re after — the 12GB RTX 3080 Ti doesn’t reduce the price enough to shake things up.

The RTX 3090 is likely to reign as Nvidia’s top GPU for a while as well. It sports nearly a complete GA102 chip, based off theAmpere architecture, so there’s not really room for a new Titan card. Nvidia has said as much as well, that the 3090 brings Titan-class performance and features (specifically the 24GB VRAM) into the GeForce brand. If you simply must have the fastest graphics card available, that’s the RTX 3090. Current online prices tend to be more than $2,000, however, and the average eBay price last month was nearly $3,000, so be prepared to pay dearly for the privilege.

It’s not just about gaming, of course. The RTX 3090 is the only GeForce Ampere with NVLink support, which is arguably more useful for professional apps and GPU compute than SLI. The 24GB of GDDR6X memory is also helpful in a variety of content creation applications. Blender for example frequently showed 30% higher performance compared to the 3080, and over twice the performance of the Titan RTX. Just watch out for lower than expected performance in some of the SPECviewperf 13 apps, where Titan RTX has additional features turned on in its drivers that aren’t enabled for GeForce cards.

AMD’s RX 6900 XT challenges the RTX 3090, and in traditional rasterization it’s competitive. It also gets some wins in a few SPECviewperf tests. But if you want the absolute fastest graphics card right now, Nvidia wins, especially if you run games with ray tracing and DLSS enabled. The GeForce RTX 3090 Ti will launch at the end of this month, however, and should lay claim to the performance crown thanks to higher clocks and more GPU cores.

• ASUS GeForce RTX 2060 overclocked 6G GDDR6 dual-fan EVO edition review
• EVGA 3070 XC3 vs FTW3 differences – which has better memory boost?
• EVGA GeForce RTX 3070 XC3 ultra gaming 08G-P5-3755-KL 8GB GDDR6 review
• EVGA GeForce RTX 3070 Ti FTW3 ultra gaming 08G-P5-3797-KL 8GB GDDR6X review
• 2022 GPU benchmark comparison list – which is better NVIDIA or AMD?

Тесты: фпс и температура

ФПС на данной видеокарте ожидаемо не отличается от, скажем, моего экземпляра от Asus. Разница была в 1-2-3 фпс, причем в разную сторону. Система питания у карты достаточно надежная, что позволит энтузиастам поколдовать с разгоном и не особо волноваться, выдержит ли видеокарта, но особых чудес от оверклокинга rtx 3070 ждать не приходится.

А вот с температурами интереснее, тк при одинаковых показателях фпс разные карты вполне могут давать разницу в результате в добрые 10-15 градусов в нагрузке.

В фурмарке видеокарта разогрелась до 72 градусов, а вентили крутились на 84% от максимума. Звук вентилей при таких оборотах становится весьма отчетливым, но неприемлемым его не назовешь.

В игровых бенчмарках Assasins Creed Odyssey и The shadow of tombraider ситуация с шумом и нагревом оказалась также далека от идеала. Температура поднялась максимально до отметки в 68 градусов в Одиссее, а в Тумбрейдере аж до 70. А вот шум оказался довольно ощутим, хотя был и ниже, чем при нагрузке в фурмарке.

Для сравнения, мой асус таф не прогревался выше 63-65 градусов под нагрузкой, а вентиляторы были абсолютно тишайшими, слышно только поток воздуха. Вот вам и топовое исполнение от Гигабайт. В целом — ничего криминального, но тишина — не самая сильная сторона Аорус 3070.

Видео обзоры и тесты

RTX3070m (3070 laptop) Такого Китай ещё не делал

активный

RTX3070m (3070 laptop) Такого Китай ещё не делал

активный

Gaming Laptops are getting Really Good! RTX 3070 / R9 5900HX (Asus G17)

активный

RTX 3070 Laptop | Spider-Man Remastered — Very High / 1080p, 1440p, 4K + DLSS + RTX

активный

RTX 3070 vs RTX 3070 Laptop vs GTX 1070 GPU test

активный

Тест в играх видеокарты RTX 3070laptop\3070m. Комп МУТАНТ!

активный

Nvidia GeForce RTX 3070 Laptop vs Desktop Benchmarked, The Same GPU (But Not Really)

активный

Лучшая цена/производительность — RTX 3070 Laptop + РОЗЫГРЫШ

активный

NVIDIA RTX 3070 LAPTOP IN 8 GAMES

активный

Тест RTX 3070 Laptop в играх. Часть 1. Для игр тоже хороша.

активный

«Бюджетный» игровой компьютер с NVIDIA RTX 3070 laptop и процессором LGA 1155 Xeon E3-1270. Тест Игр

активный

RTX 3060 Laptop vs RTX 3070 Laptop — Lenovo Legion 5 — 24 Games 1080p — Part 1

активный

RTX 3060 vs 3070 Gaming Laptop — Worth Paying More For 3070?

Загрузить ещё

Технические характеристики

Графический процессор

Название GPU

GA104

Вариант GPU

GA104-770-A1

Архитектура

Ampere

Производитель

Samsung

Техпроцесс

8 нм

Количество транзисторов

17400 млн

Площадь кристалла

392 мм²

Графическая карта

Дата выпуска

12 января 2021

Поколение

GeForce 30 Mobile

Предшественник

GeForce 20 Mobile

Интерфейс шины данных

PCIe 4.0 x16

Базовая частота

1110 МГц

Boost-частота

1560 МГц

Частота памяти

1750 МГц

Память

Объем памяти

8 ГБ

Тип памяти

GDDR6

Шина памяти

256 бит

Быстродействие памяти

14 Гб/с

Пропускная способность памяти

448 ГБ/с

Конфигурация рендера

Шейдерные блоки

5120

Текстурные блоки

160

Растровые блоки

80

Потоковые мультипроцессоры

40

Тензорные ядра

160

RT ядра

40

L1 кэш

128 КБ

L2 кэш

4 МБ

Номинальная производительность

Пиксельная скорость заполнения

124.8 ГП/с

Текстурная скорость заполнения

249.6 ГТ/с

Производительность FP16

15.97 Тфлопс

Производительность FP32

15.97 Тфлопс

Производительность FP64

249.6 ГФлопс

DirectX

12 Ultimate (12_2)

OpenGL

4.6

OpenCL

2

Vulkan

1.2

CUDA

8.6

Шейдерная модель

6.5

Конструкция и внешний вид

	RTX 3070 MASTER 8G
Высота	13 см
Длина	29 см
Ширина	2.5 слота
DisplayPort	3
HDMI	3
Питание	8+8 pin

Размер карты по высоте 13 см, длина 29 см, ширина 2,5 слота. На видеокарте присутствуют разъемы трех DisplayPort 1.4a, двух HDMI 2.1 и одного HDMI 2.0. Видеокарта требует дополнительного питания 8+8 pin.

Система охлаждения в исполнении MAX-Covered представлена тремя 100-мм вентиляторами с уникальным профилем лопастей крыльчатки и альтернативным направлением вращения. Сформированный воздушный поток охватывает всю поверхность радиатора. Воздушный поток рассекается лопастями крыльчатки особого профиля с оребрением и нагнетается в нужную зону. Усиленный и направленный воздушный поток, полностью охватывающий поверхность радиатора. Удлиненный конструктив радиатора позволяет пропускать воздушный поток, обеспечивая отвод тепла наилучшим образом. Основание радиатора соприкасается непосредственно с кристаллом ГП и микросхемами видеопамяти, а композитные тепловые трубки соединяют медное плато с массивом наборных пластин радиатора. Таким образом организован эффективный отвод тепла от ключевых компонентов. Срезанные углы наборных пластин и чередующаяся высота ребер помогают сформировать направленный воздушный поток и увеличивать площадь поверхности для теплоотвода.

Тыльная поверхность печатной платы накрыта металлической пластиной, которая надежно защищает конструктив в целом и распаянные на плате компоненты в частности, от повреждений, например, в случае падения изделия, а также помогает минимизировать нагрузки на изгиб и кручение.

Реализована защита от пыли, воздействия насекомых, попадая элементов крепежа, стружки и иного абразива. А также защита токопроводящих элементов от повреждений и воздействия различного рода жидких сред, защита от химически активных аэрозолей, влажности и коррозии.

Размещенный на графической плате прогрессивный ЖК-дисплей позволяет выводить текстовую, графическую или анимированную информацию в GIF-формате. Средствами RGB Fusion 2.0 можно выбрать вариант подсветки на основе имеющихся профилей. В качестве параметров для мониторинга в реальном времени можно указать тактовую частоту ГП и видеоОЗУ, температуру, скорость вращения вентилятора и др. Можно выбрать шрифт для введенного текста. Поддерживаются форматы файлов jpg, bmp и png. Изображение можно отформатировать на усмотрение пользователя. Пользователи могут загружать анимированный контент в формате GIF

В случае неисправности блока питания, индикатор на плате оповестит пользователя о потенциальной проблеме миганием.
