Конструкция и внешний вид
| 3060 Ti MASTER 8G | |
| Высота | 13 см |
| Длина | 29 см |
| Ширина | 3 слота |
| DisplayPort | 3 |
| HDMI 2.0 | 1 |
| HDMI 2.1 | 2 |

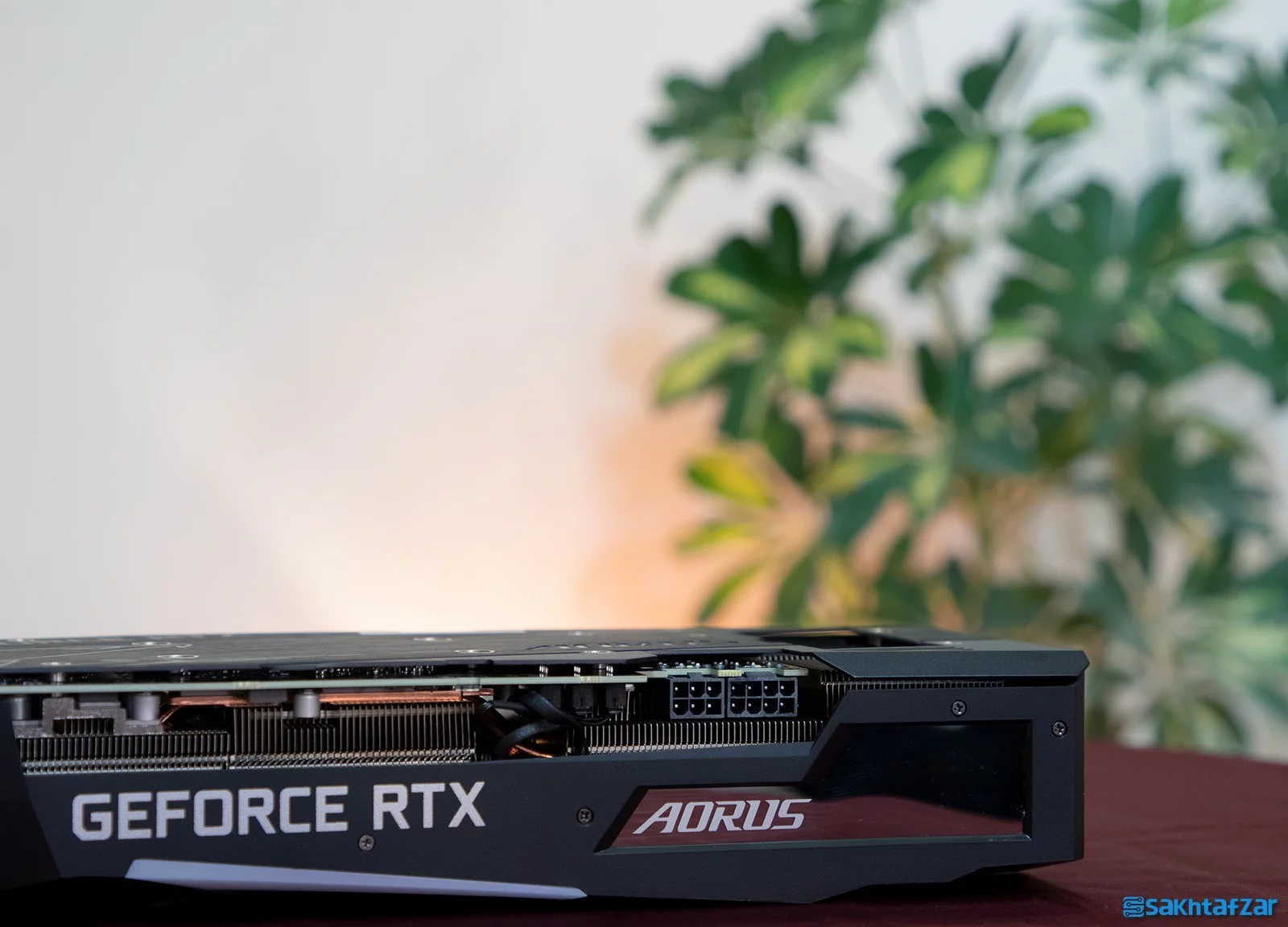

| Питание | 8+6pin |
Размер карты по высоте 13 см, длина 29 см, ширина 3 слота. На видеокарте присутствуют разъемы трехDisplayPort1.4a,двух HDMI2.1 и одного HDMI 2.0. Видеокарта требует дополнительного питания 8+6pin.

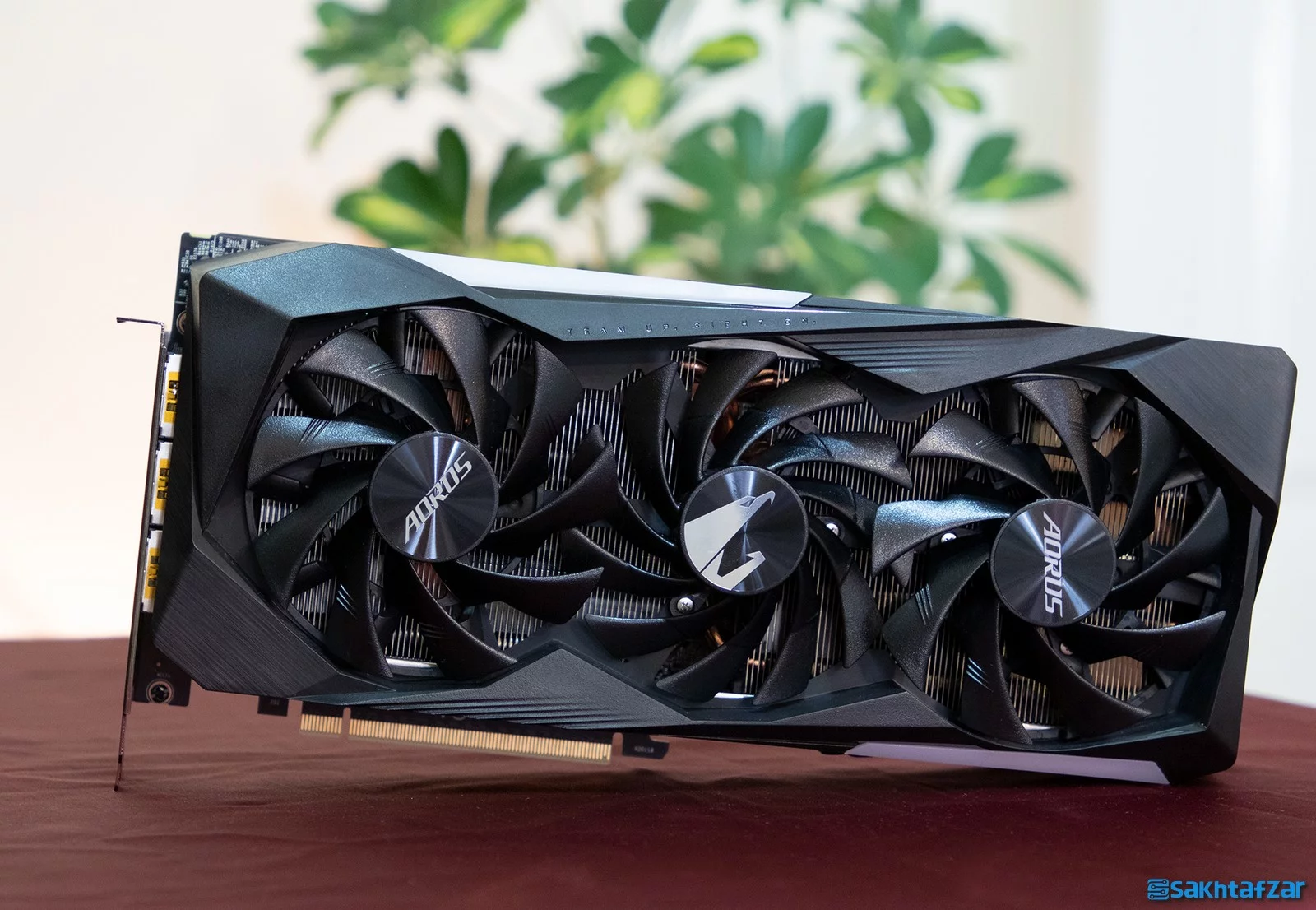

Система охлаждения в исполнении MAX-Covered представлена тремя 100-мм вентиляторами с уникальным профилем лопастей крыльчатки и альтернативным направлением вращения. Сформированный воздушный поток охватывает всю поверхность радиатора. Воздушный поток рассекается лопастями крыльчатки особого профиля с оребрением и нагнетается в нужную зону. Удлиненный конструктив радиатора позволяет пропускать воздушный поток, обеспечивая отвод тепла наилучшим образом. Основание радиатора соприкасается непосредственно с кристаллом ГП и микросхемами видеопамяти, а композитные тепловые трубки соединяют медное плато с массивом наборных пластин радиатора. Таким образом организован эффективный отвод тепла от ключевых компонентов.

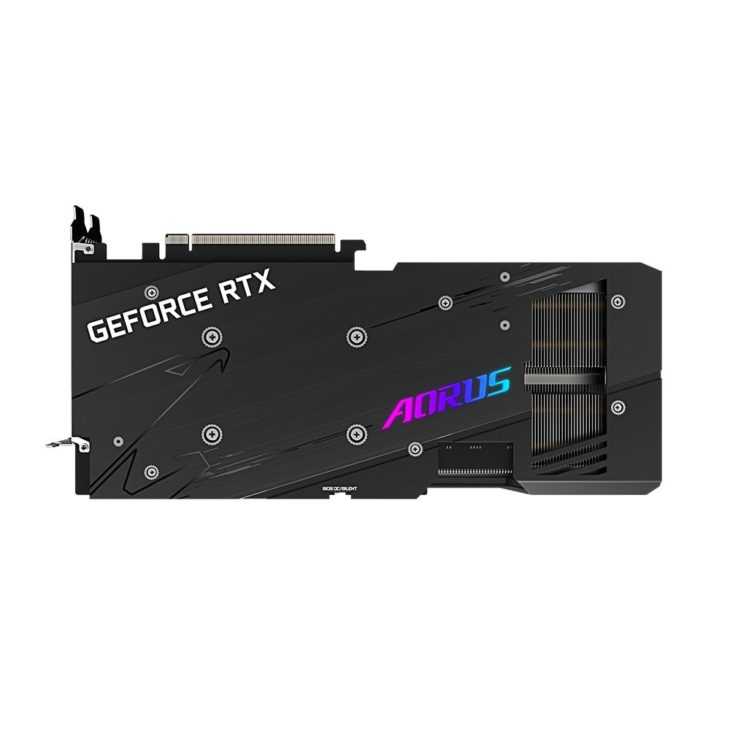

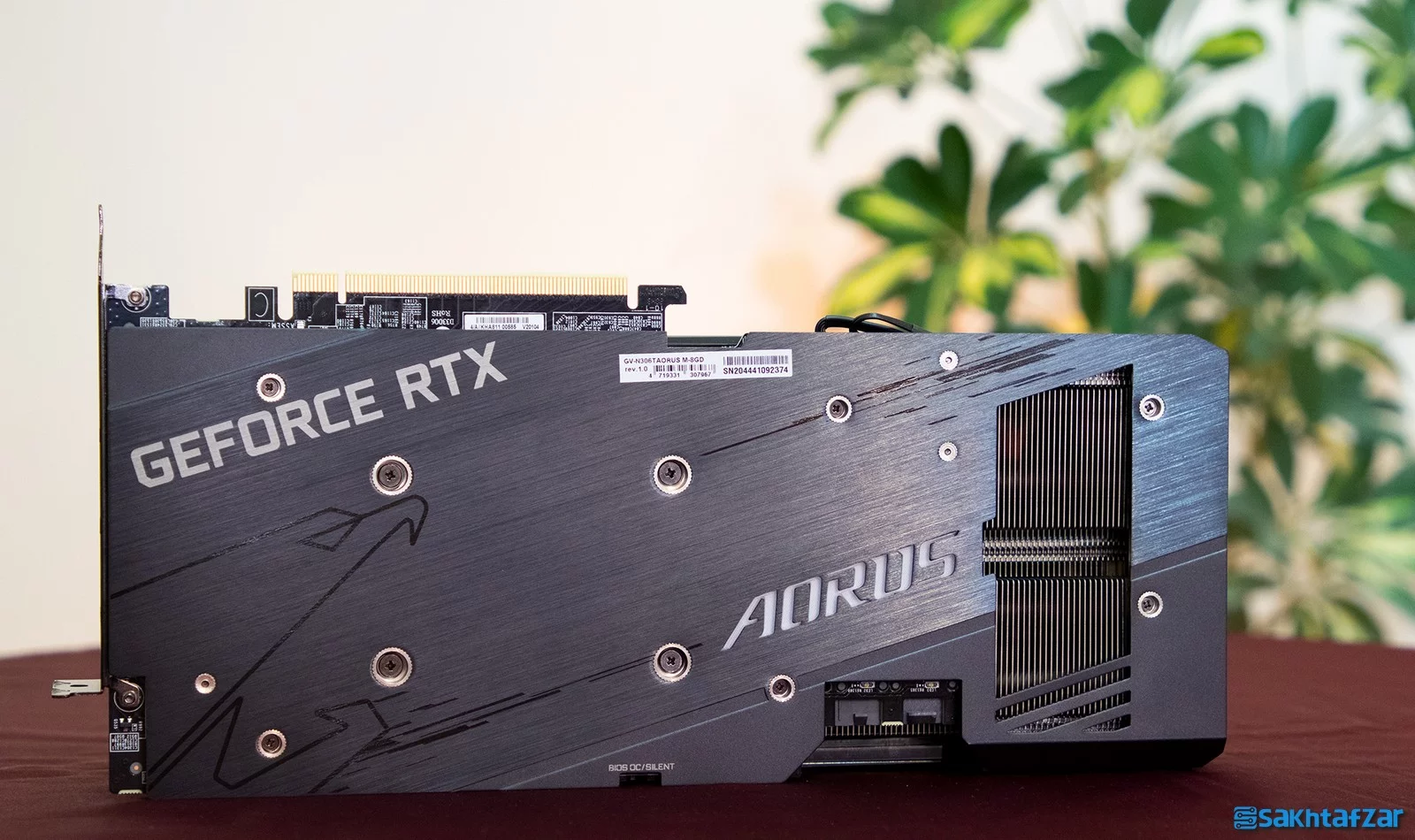

Тыльная поверхность печатной платы накрыта металлической пластиной, которая надежно защищает конструктив в целом и распаянные на плате компоненты в частности, от повреждений, например, в случае падения изделия, а также помогает минимизировать нагрузки на изгиб и кручение.
Размещенный на графической плате прогрессивный ЖК-дисплей позволяет выводить текстовую, графическую или анимированную информацию в GIF-формате. Средствами RGB Fusion 2.0 можно выбрать вариант подсветки на основе имеющихся профилей. В качестве параметров для мониторинга в реальном времени можно указать тактовую частоту ГП и видеоОЗУ, температуру, скорость вращения вентилятора и др.
Предусмотрена возможность подключения дисплеев по схеме 3 x HDMI или 3 x DP без применения сторонних адаптеров. (Опционально 4)
В случае неисправности блока питания, индикатор на плате оповестит пользователя о потенциальной проблеме миганием.
Плата имеет защиту от пыли, воздействия насекомых, попадая элементов крепежа, стружки и иного абразива; защиту токопроводящих элементов от повреждений и воздействия различного рода жидких сред и защиту от химически активных аэрозолей, влажности и коррозии.
Product packaging:

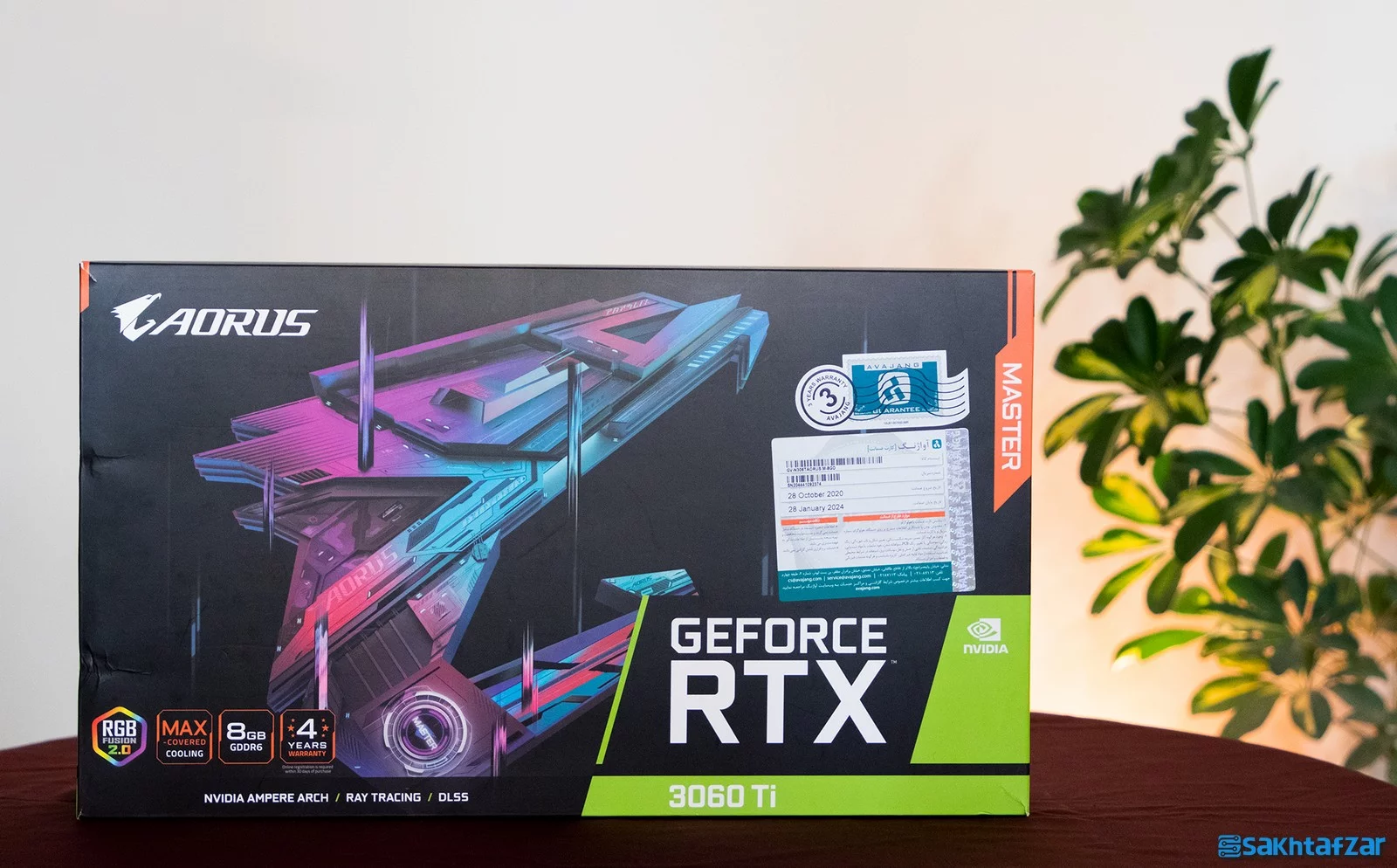

Design on the GIGABYTE AORUS RTX 3060 Ti MASTER graphics card uses the black-orange Aurus theme and Nvidia green. Part number of this card is GV-N306TAORUS M-8GD. Important information on the front of the box includes graphics card support for RGB Fusion 2.0 lighting, Max Contact Cooling technology, 8GB of GDDR6 RAM, a 4-year warranty, and basic Nvidia graphics features including Ray Tracing and DLSS. Is.

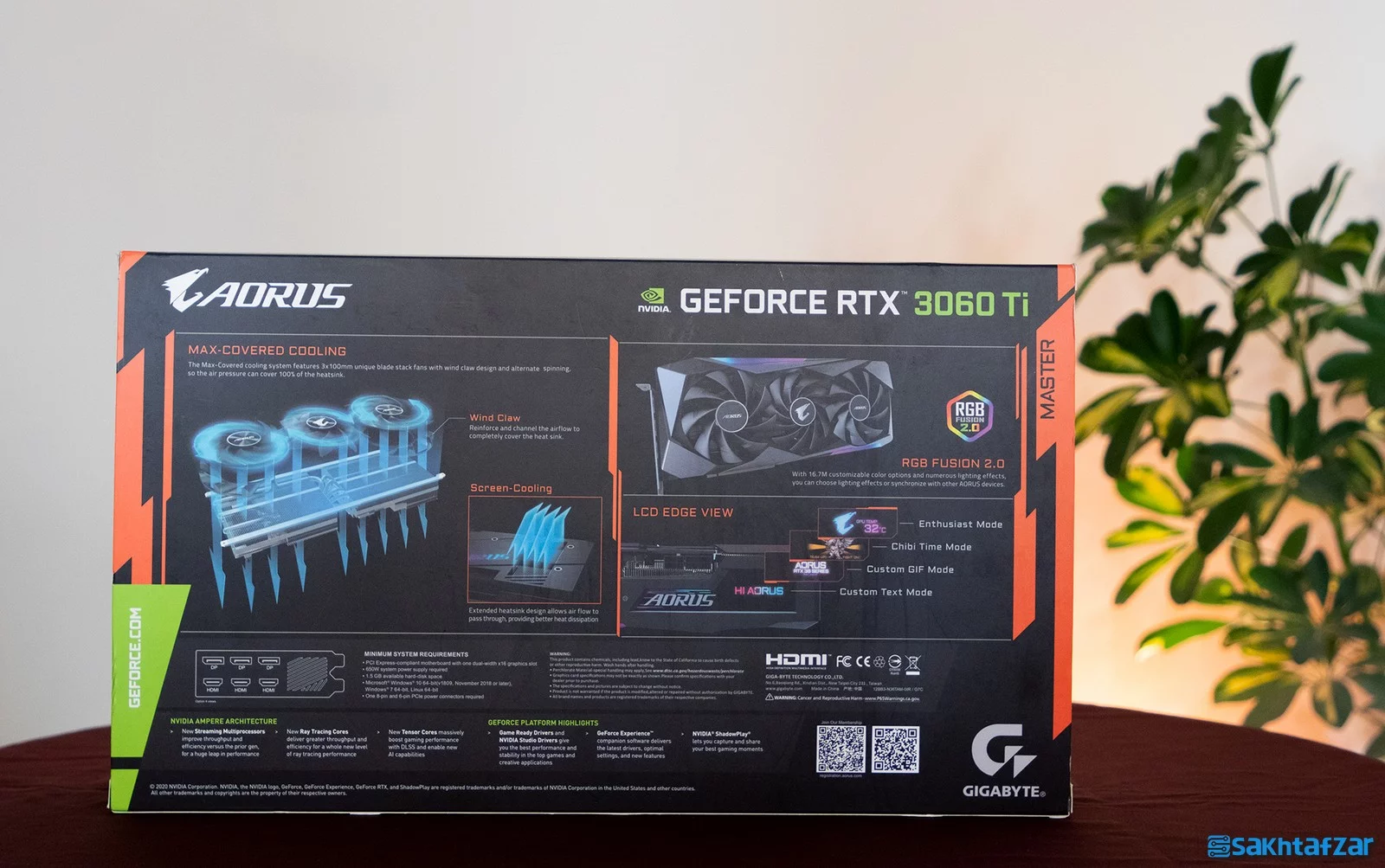

On the back of the box is a more detailed description of the advanced cooling used in this card, the LCD EDGE VIEW display, and the variety of connectors.
The accompanying items in the box include an installation brochure in Persian, and a beautiful Auros badge.
Ampere architecture :
Without exaggeration, Nvidia is the only one in the world to develop the computer graphics industry. With the introduction of the amp architecture, the company proved once again that other competitors, such as AMD and Intel, are far behind Nvidia.
In the Turing generation, Nvidia also introduced RTX and DLSS light tracking technologies in addition to increasing the power of Raw Performance graphics processing, and these two components became more powerful and much more powerful in the new generation of amp architecture.
Ampere processor cores use Samsung’s 8nm technology, and for the first time, this generation of high-end graphics cards will use the world’s fastest graphics memory, the GDDR6X. These cards are all equipped with a PCIe Gen.4 port and are sometimes more than 50% more powerful than their predecessors.
It should be noted that due to the very high price of these cards and the high demand for purchase in the market, their production and supply is done in drops, and according to Nvidia, these restrictions on mass production of RTX 3000 will be removed in 2021.
performance review:
GIGABYTE has released its own AORUS ENGINE software along with its graphics cards. Always download the latest version of this software from your official graphics card website. This software also includes Fusion RGB 2.0, through which you can also manage RGB and LCD EDGE. It is very easy to work with this software.
By default, when the BIOS button is in OC mode, the GPU frequency of this 135MHz graphics card is higher than the RTX 3060 Ti reference mode. So you have a graphics card with a factory GPU that is about 8% faster than the Nvidia reference version.
Regarding the frequency of GDDR6 memories, but no change in the reference frequency.
In the same way, we performed all the tests at once. The above frequency and temperature results are obtained in the GPUz image. The maximum temperature recorded by the GPU is 67.
It reached 6 degrees Celsius, which is great for the RTX 3060 Ti. By default, the maximum instantaneous GPU frequency was recorded at 2 GHz. Now let’s move on to overclocking.
By gradually increasing the GPU frequency by 10 MHz, we finally reached the 1950 MHz frequency.
This means that in addition to 8% factory overclocking, we can also overclock the GPU system by about 8% more, to finally bring the GPU frequency of this model of RTX 3060 Ti a total of 16% higher than the frequency of the Nvidia reference version.
Needless to say, since the amp does not like high temperatures at all, we did not make the slightest voltage increase for the GPU so that without increasing the temperature, the GPU would increase the frequency as much as it could.

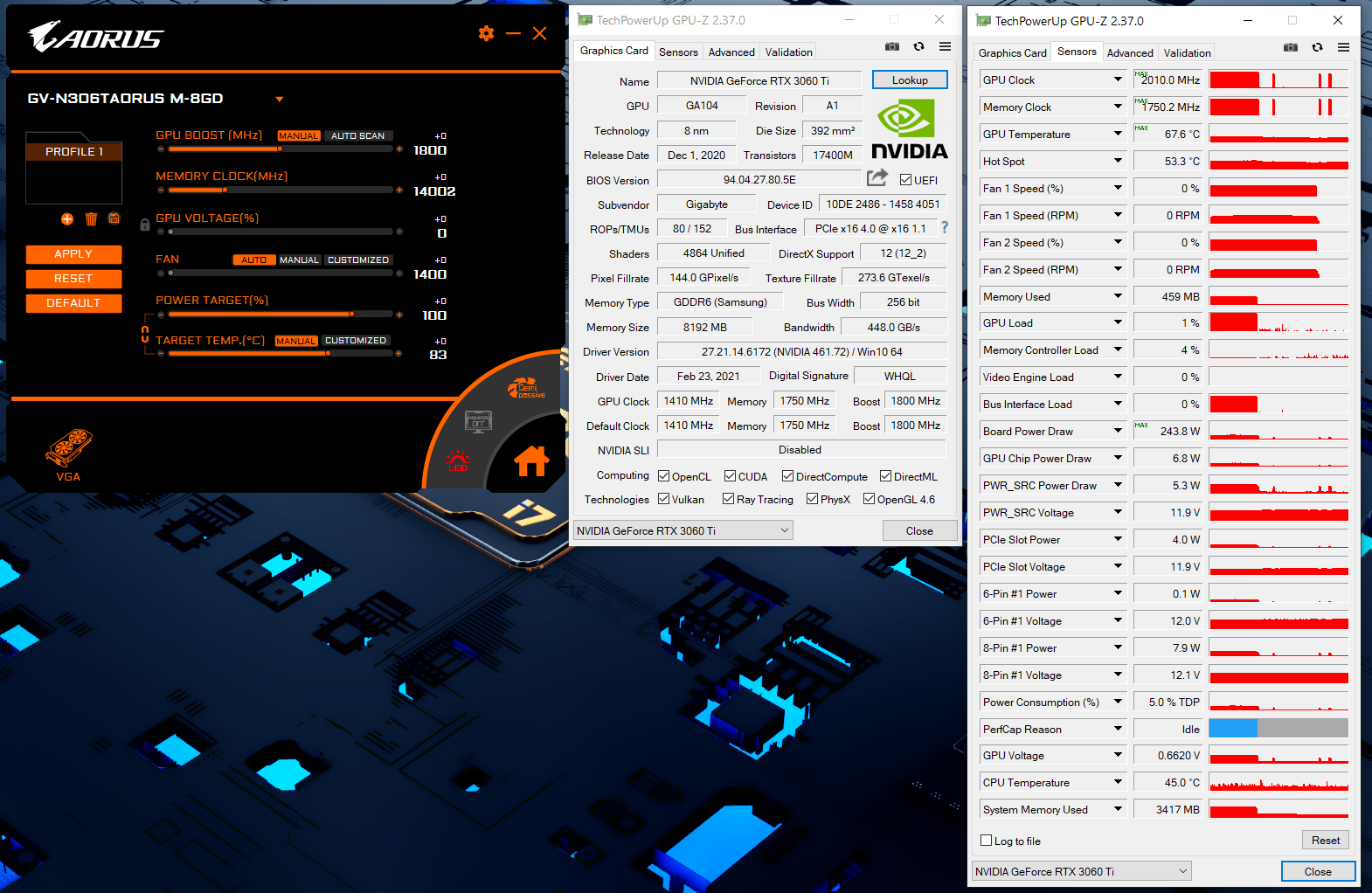

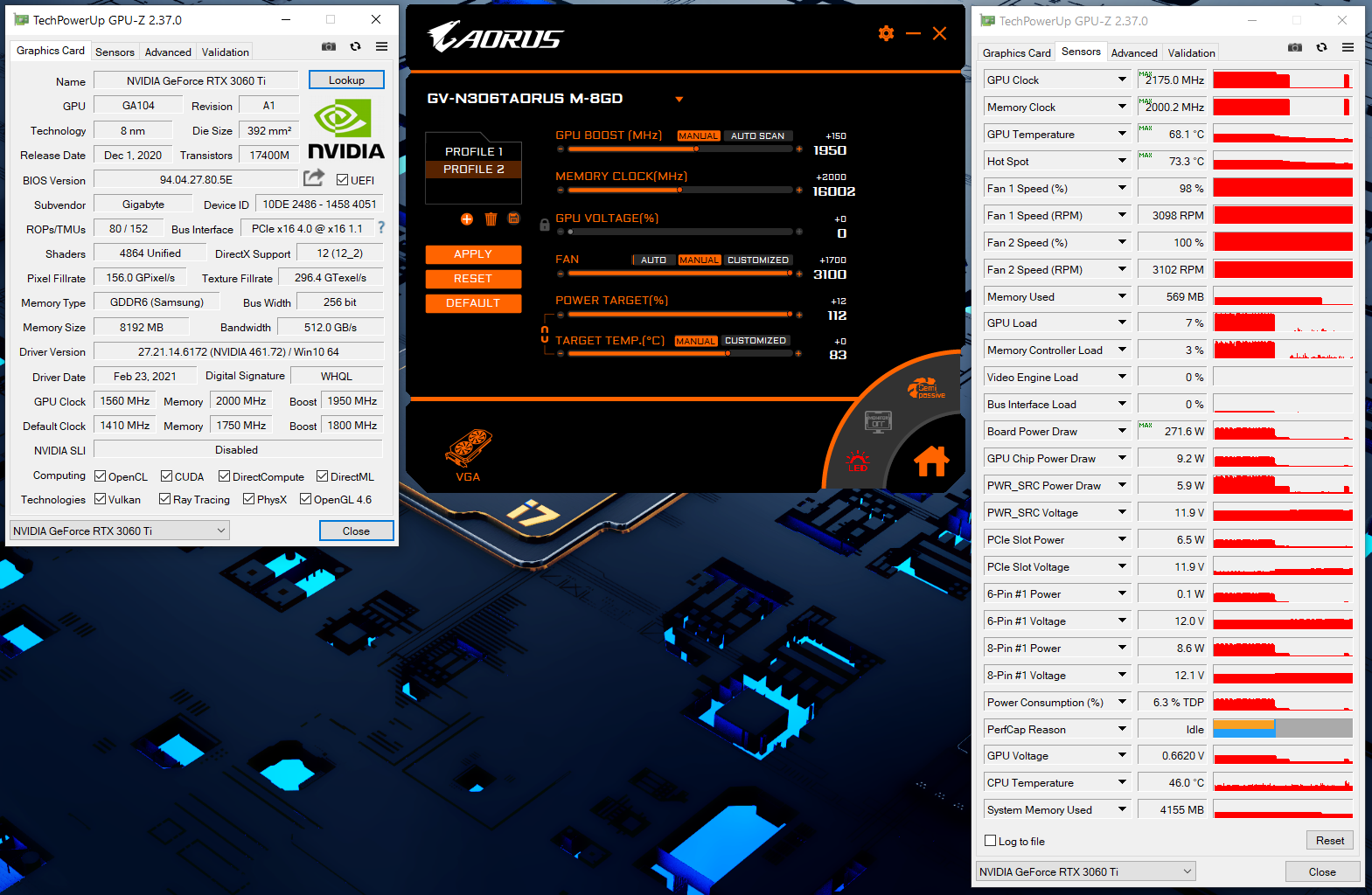

The result was great, too, the GPU instantaneous frequency, as shown in the GPUz image above, has reached over 2175 MHz, which is fantastic.
Turning to Memory, the memory frequency of the best RTX 3060 Ti graphics cards can easily be increased to 16Gbps. We also multiplied the base frequency by 16Gbps. Note that in GDDR6 memory you have to multiply the base frequency number of the Memory box by 8 in GPUz to get the memory frequency.
![Geekpda — новости в мире смартфонов и компьютерного железаобзор - видеокарта gigabyte aorus geforce rtx 3060 ti master 8g [gv-n306taorus m-8gd] | geekpda.ru
обзор - видеокарта gigabyte aorus geforce rtx 3060 ti master 8g [gv-n306taorus m-8gd] | geekpda.ru](https://vlicco.ru/wp-content/uploads/4/f/9/4f984e800f1fc904f14ce48cf820c9c0.jpeg)
![Обзор — видеокарта gigabyte aorus geforce rtx 3060 ti master 8g [gv-n306taorus m-8gd]](https://vlicco.ru/wp-content/uploads/d/f/a/dfa89a23080993b67e305ac265684daa.jpeg)
In the GPUz image above, the base memory frequency of 1750 MHz is recorded as the reference frequency, which we increased to 2000, which if you multiplied by 8, would reach 16000Mhz, the equivalent of which is shown in the Aorus Engine software.
By default, this card is also RTX 2080 and RTX 2080 Super. But in overclocking mode with a maximum score of 8098 in Unigine Superposition software, this card appears even more powerful than the RTX 2080 Super and is only about 10% away from the 2080 Ti.
To test the game, we basically recommend using the 9700K and 5600X processors and above, but with the same 8700K we had, we tried to bring the frequency closer to 10600K, giving more logical results than the actual power of the RTX 3060 Ti in all games in Full HD resolution.

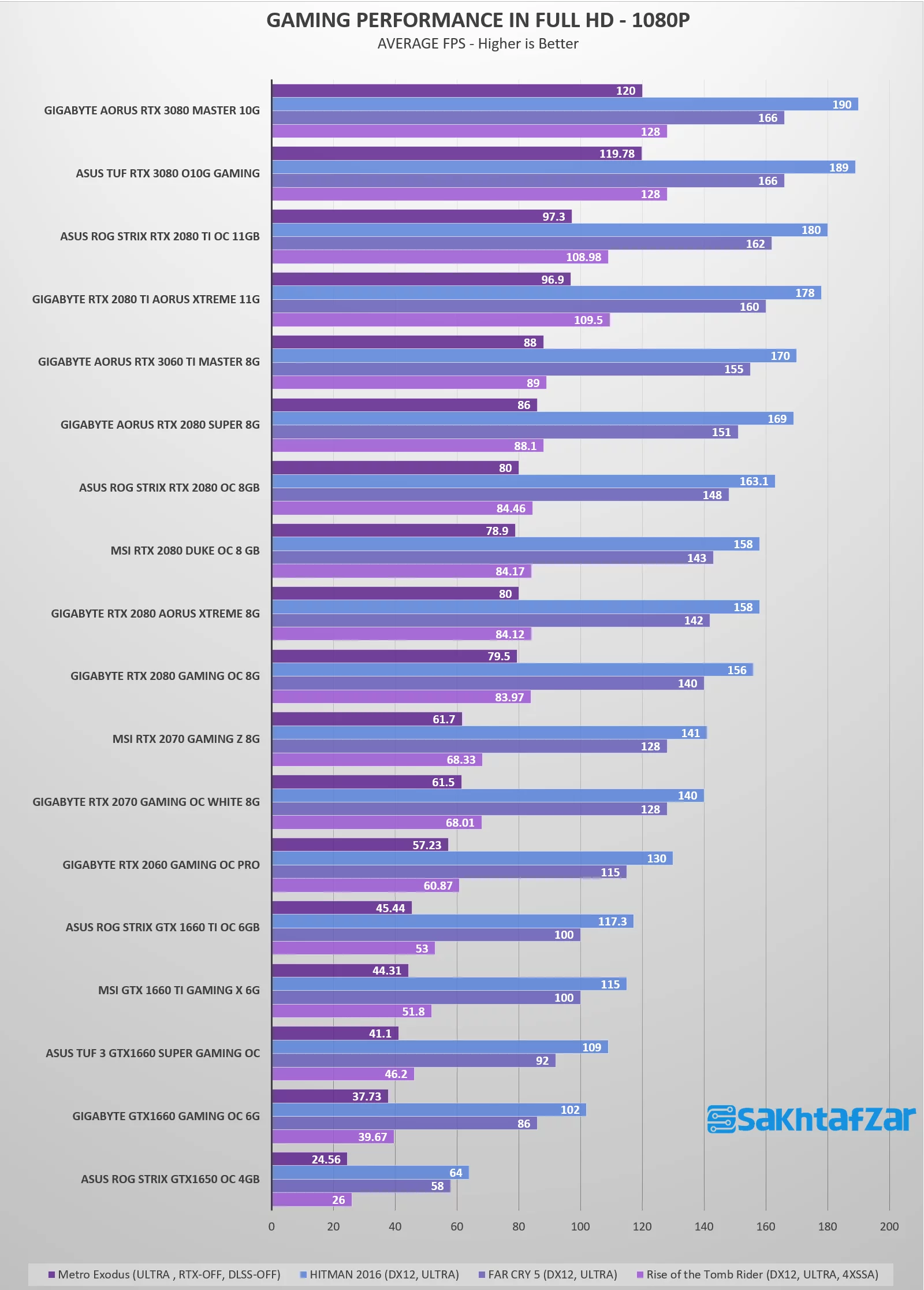

Have and register. According to the results, the GIGABYTE AORUS RTX 3060 Ti MASTER 8G graphics card is slightly stronger than the RTX 2080 Super. This graphics card is suitable for 4K, 2K or FHD monitors with an upgrade rate of over 360 Hz.
The game test is taken only by default (no overclocking).

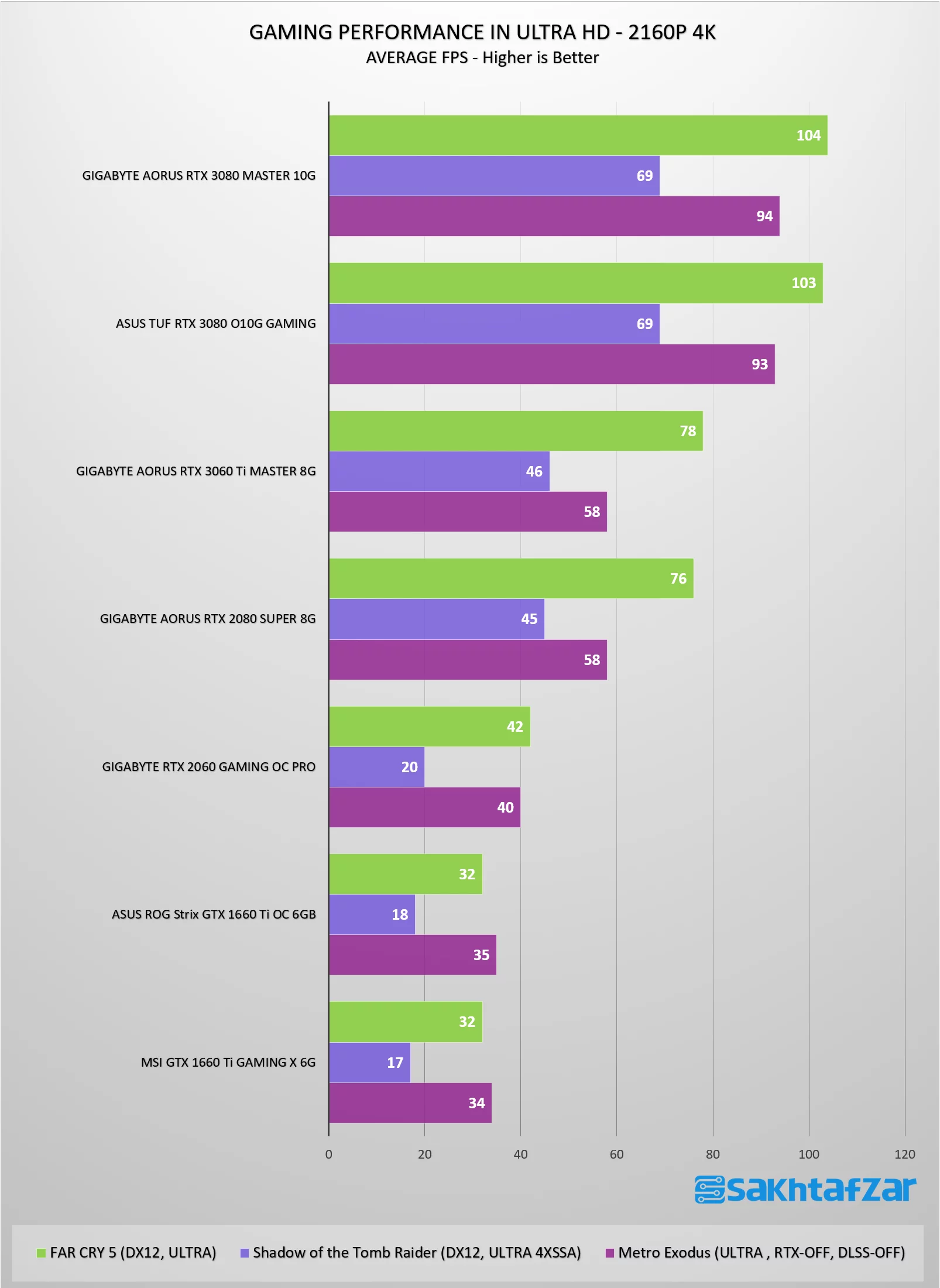

The 3060 Ti can be considered an Entry Level gaming card for 4K. But this card is great for 2K and kind of Overkill for 1080P. The game test is taken by default (no overclocking).

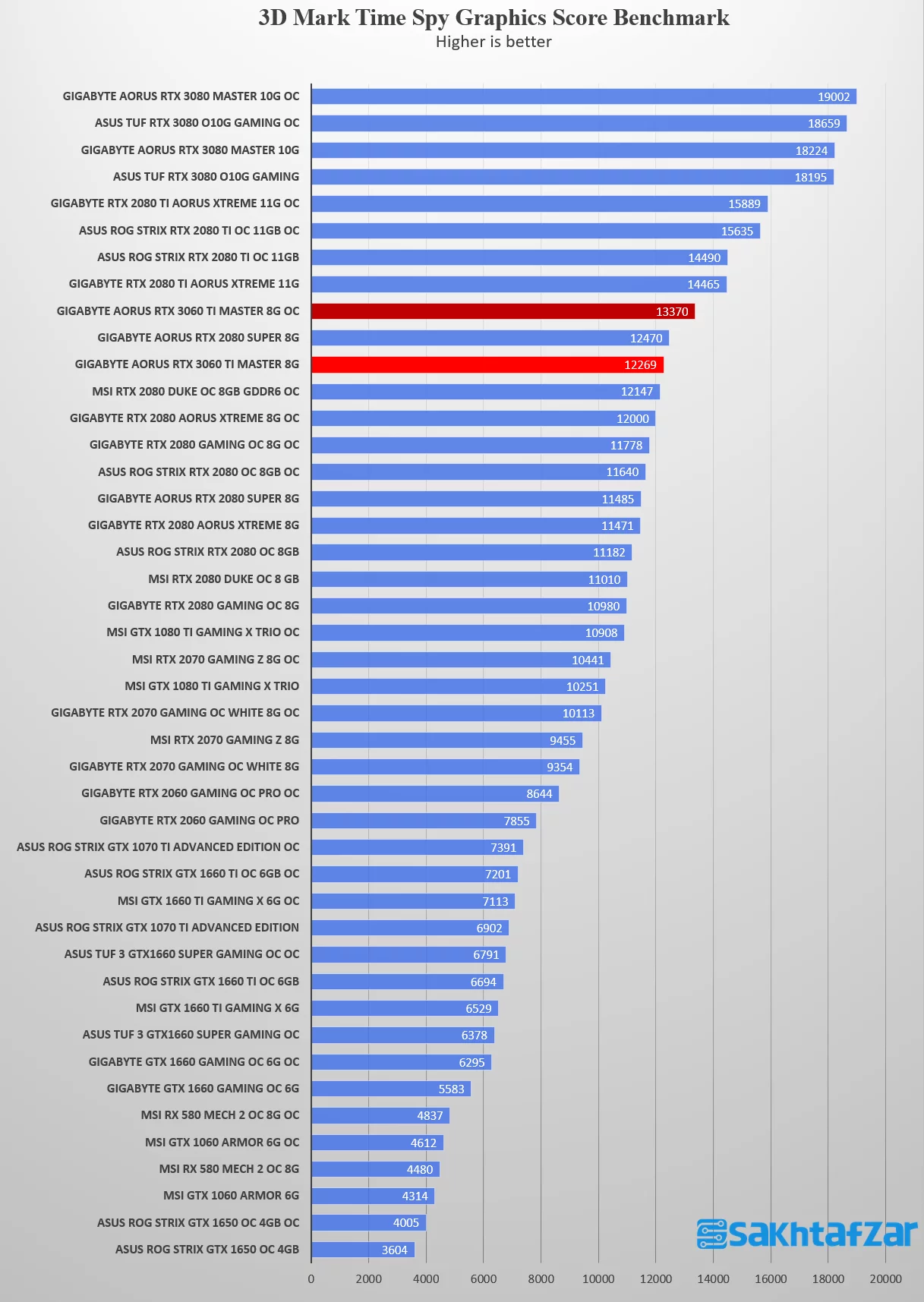

In the 3DMark Time Spy test with overclocking, a score of 13370 for the Graphic Score was recorded by this card, which puts it higher than the RTX 2080 Super.

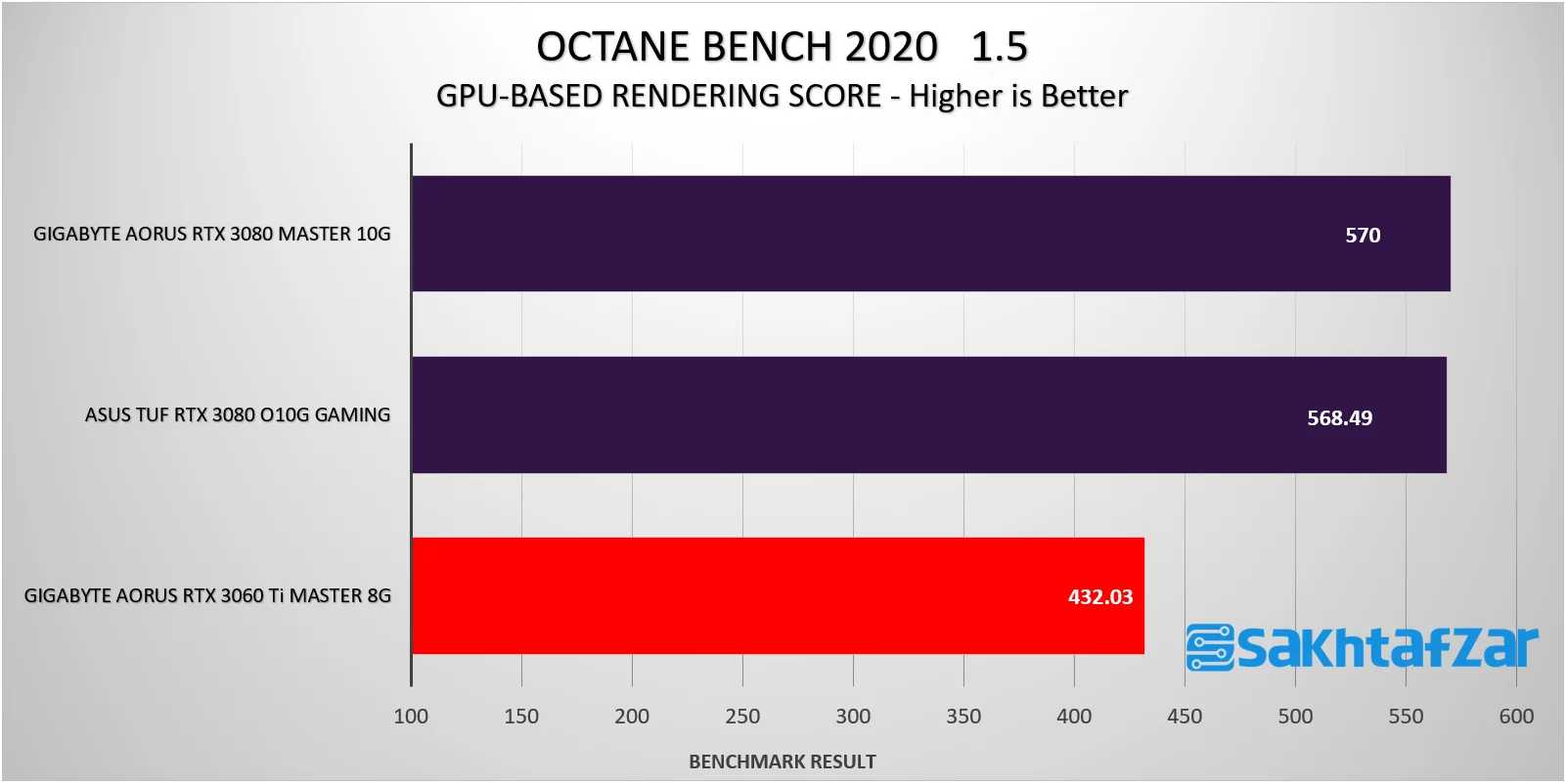

Octane test to measure the rendering power of this graphics card with Otoy engine. This test measures the ability of the graphics card for heavy 3D processing. One of the features of this software is the possibility of using Ray Tracing technology to speed up the processing. (This test was taken only by default and without overclocking.)

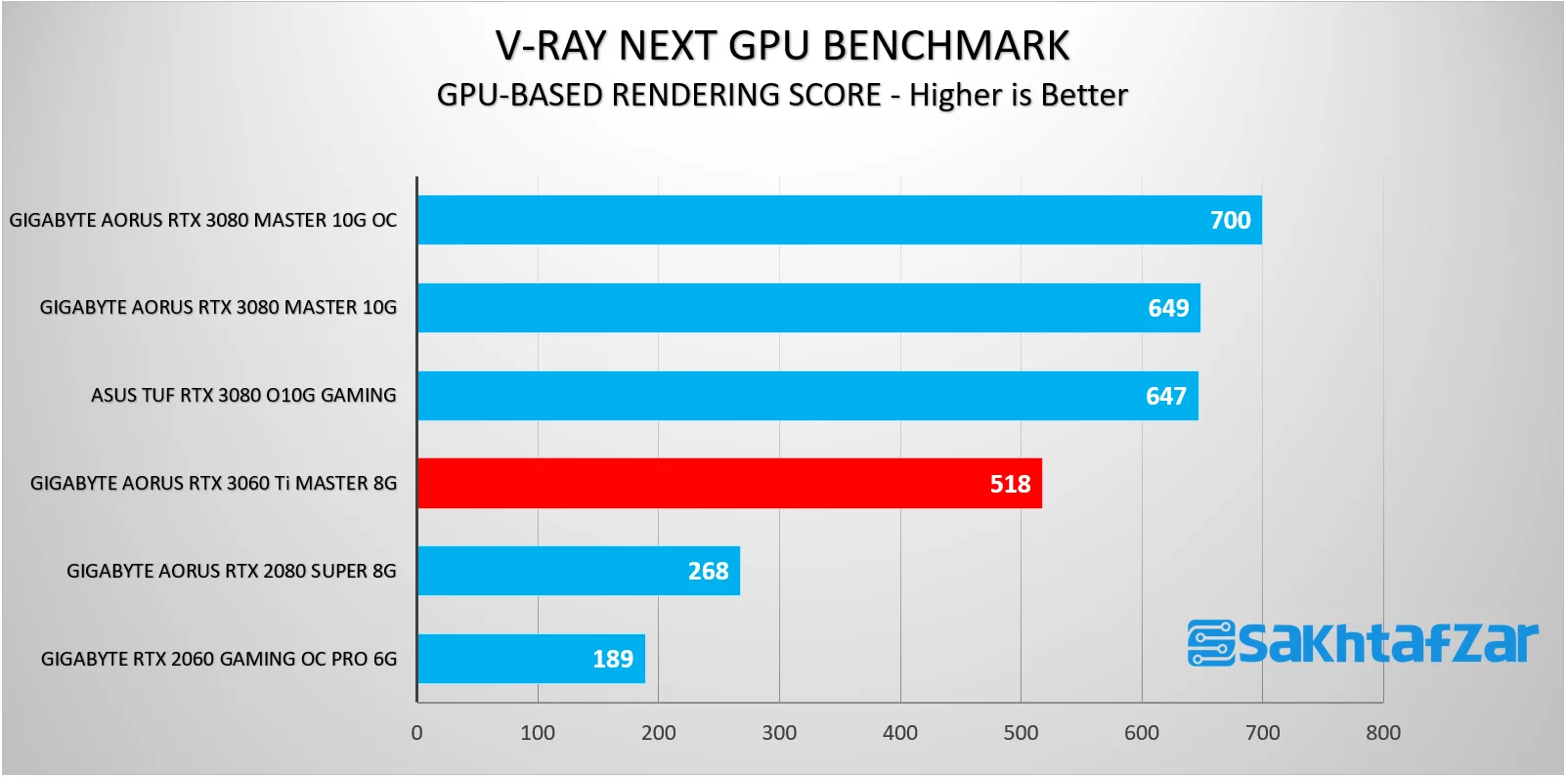

V-RAY Next test software with GPU-based rendering capability also measures the output power of this card. The above result is the output of this software.
Показатели в майнинге

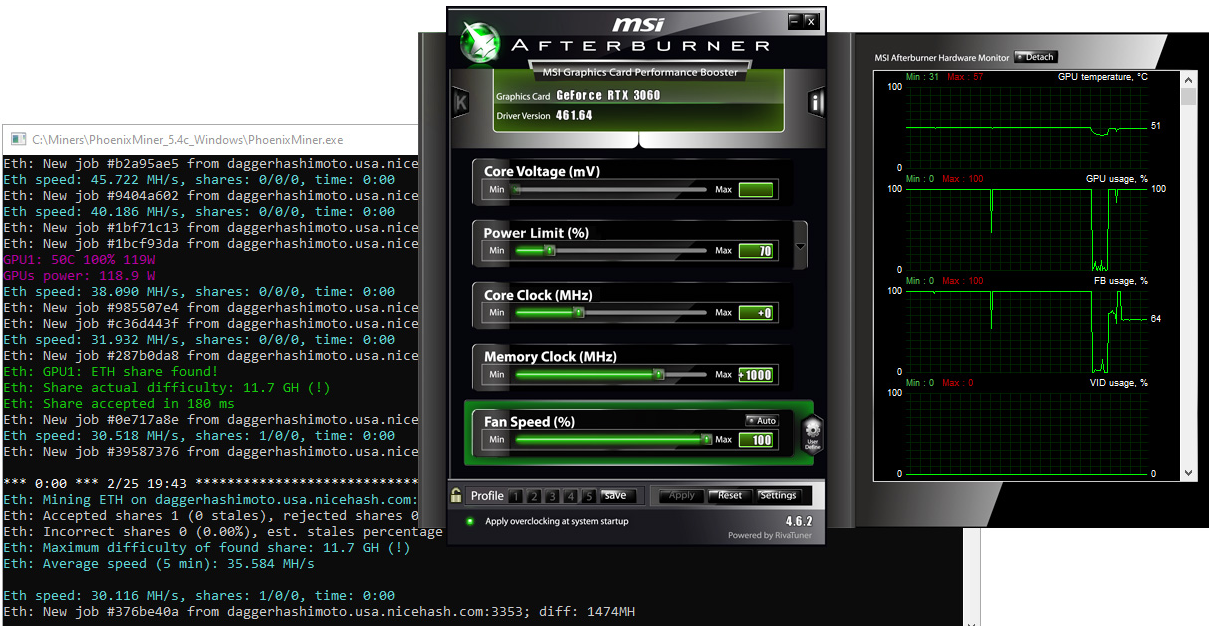

Когда мы запускаем Phoenixminer на RTX 3060 с 70% TDP и видеопамятью +1000 МГц в MSI Afterburner, мы получаем почти 46 MH / s хешрейт на Ethereum!
Однако защитный механизм быстро срабатывает и снижает его примерно до 23-24 MH / s.
Майнинг Ehtereum с 46 MH / s при потребляемой мощности всего около 120 Вт – это отличный показатель, но, к сожалению, этого не произойдет, по крайней мере, на данный момент.
И это не только влияет на майнинг Ethereum, Ethereum Classic также получает снижение хешрейта наполовину, а также алгоритм VertHash и, возможно, другие алгоритмы, интенсивно использующие память.
Затрагиваемые алгоритмы производительности:
- Ethereum — алгоритм Ethash — 45 -> 23 MH / s
- VertCoin — алгоритм Verthash — 850 -> 370 KH / s
- Ethereum Classic — алгоритм Etchash — 47 -> 25 MH / s
Однако еще не все потеряно, поскольку есть некоторые прибыльные криптоалгоритмы, на которые не влияет принудительное уменьшение хешрейта для майнинга, поэтому RTX 3060 по-прежнему можно использовать и он неплохо работает с некоторыми другими популярными алгоритмами.
Алгоритмы с которыми работает RTX 3060:
- Ravencoin — алгоритм KAWPOW — 22 MH / s
- Veil — алгоритм ProgPoW — 20,8 MH / s
- BitCash — алгоритм X25X — 4,2 MH / s
- Conflux — алгоритм Octopus — 42 MH / s
- Beam — алгоритм BeamHashIII — 22,5 MH / s
- Aeternity — алгоритм CuckooCycle — 6,6 G / s
- Grin — алгоритм Cuckatoo32 — 0,39 G / s
- ZEL — алгоритм Zelhash — 33,6 Sol / s
Test system:
| Test system | Hardware Magazine Lab | Sponsor |
| Processor | INTEL CORE I7 8700K | – |
| motherboard | MSI MPG Z390 GAMING PRO CARBON | Dear MSI Company, Iran Representative Office |
| graphic card | GIGABYTE AORUS RTX 3060 Ti MASTER | Subject of review |
| RAM | G.SKILL TRIDENT Z 3600 CL 16 2X8G | Dear G.SKILL Taiwan Company |
| SSD NVMe | ADATA XPG SX8200 Pro 256G | Dear Pendulum Company, the official representative of Idita |
| SATA SSD | SAMSUNG 860 EVO 250G | – |
| air conditioner | GREEN GLACIER 360-EVO | Dear Green Planet Industry Campus Company, Green |
| power | GREEN GP1050B-OCDG | Dear Green Planet Industry Campus Company, Green |
| case | SUNBEAM UV ACRYLIC TECH STATION | Dear Green Planet Industry Campus Company, Green |
| USB hub | USB 3 ORICO MH4PU | Dear Savalan Communications Company, the official representative of Orico |
| Fan | COOLER MASTER MF120R ARGB 3in1 | Dear Cooler Master Company, Iran Representative Office |
| lighting | DEEPCOOL RGB 350 LED STRIP | – |
Product structure and design:

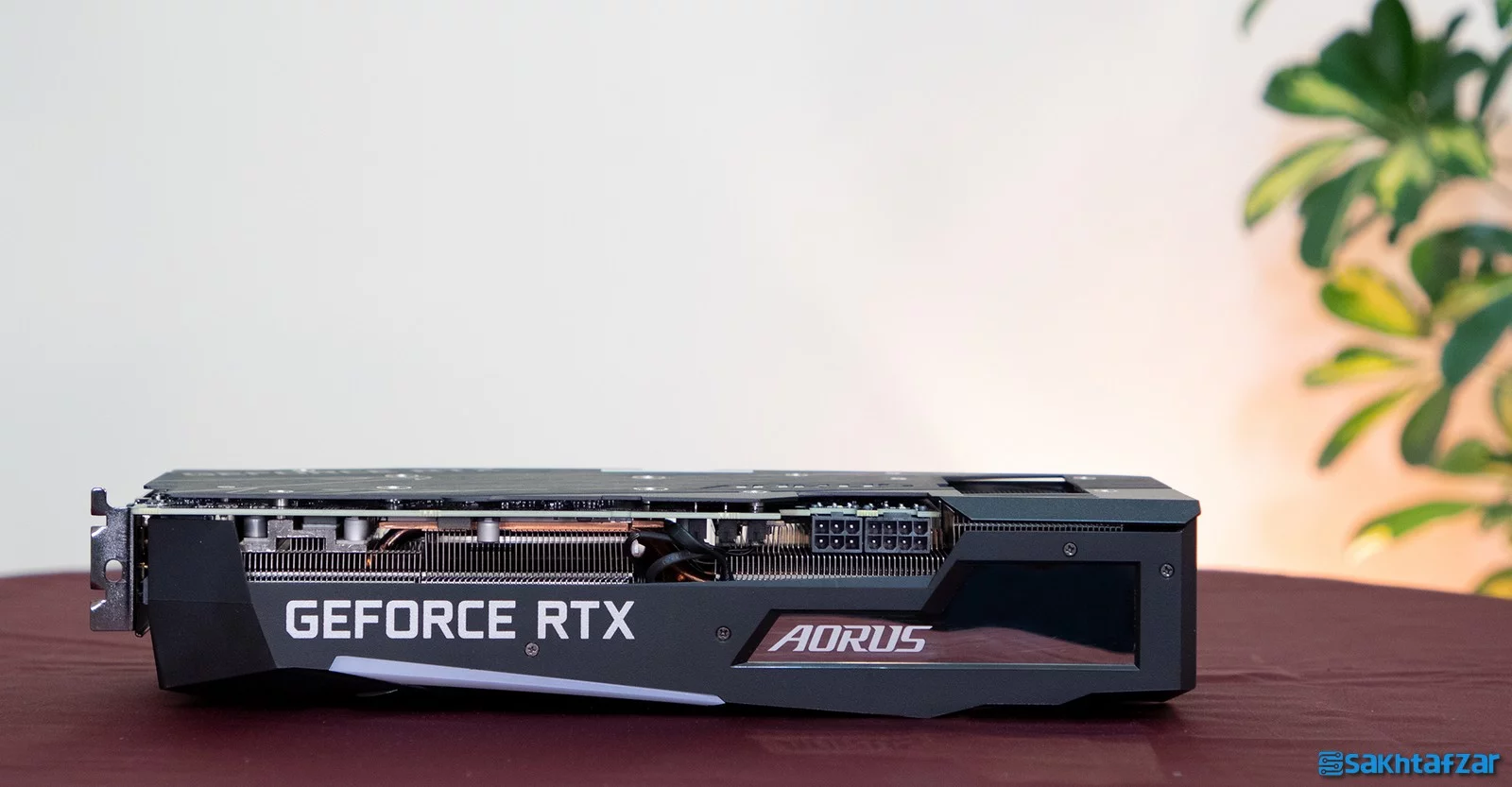

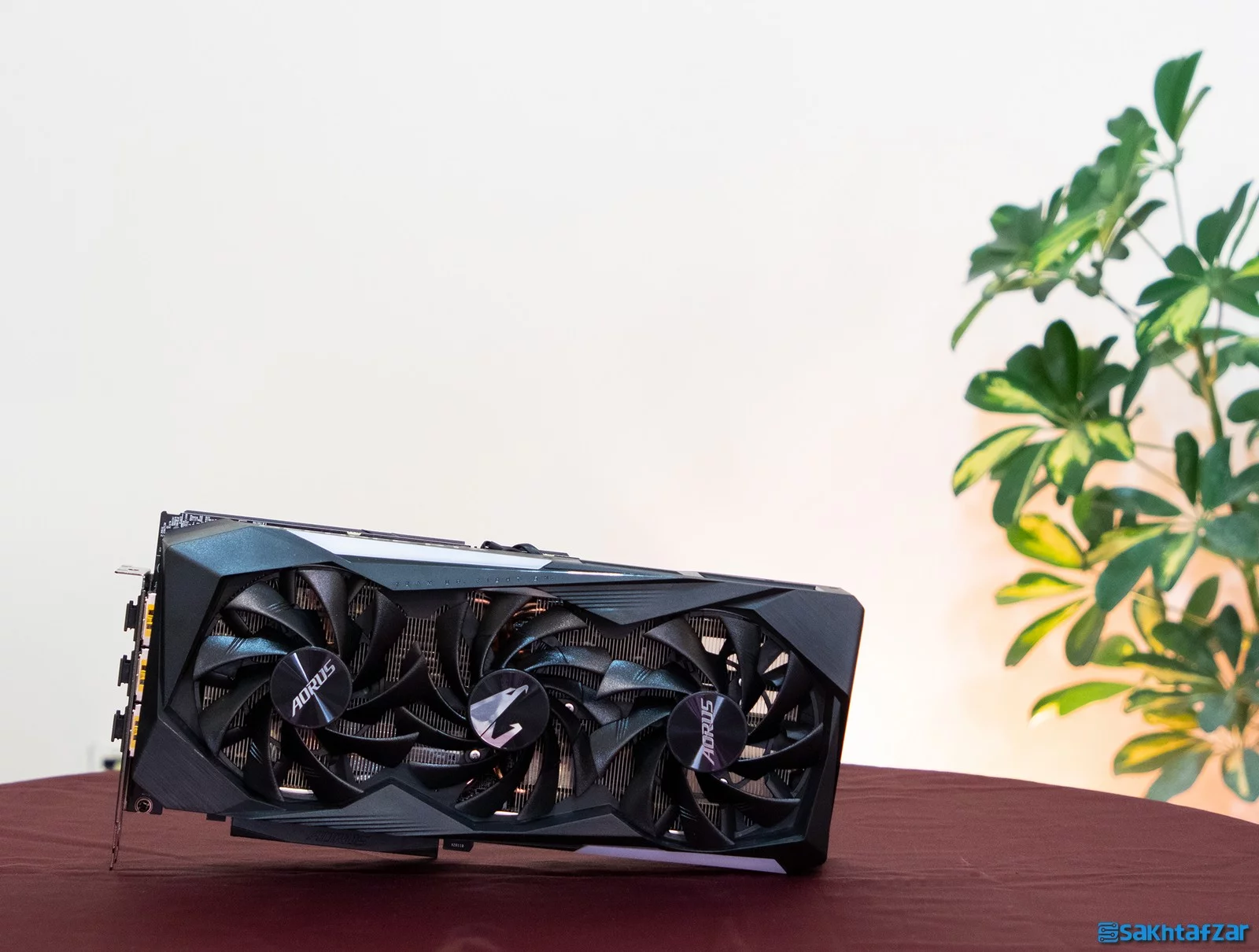

GIGABYTE AORUS RTX 3060 Ti MASTER graphics card is very large and occupies 3 slots in terms of dimensions. The body of the fan margin is made of hard plastic and its backplate is made of high quality metal. The dimensions of this card are 29 by 13 by 6 centimeters.
The length of this card is practically 29 cm and most bags provide you with the necessary clearance up to 30 cm, so rest assured about the case, almost all bags can accommodate this card. The weight of this graphics card is a little more than 1 kg, and in general we generally recommend using VGA Holder for mid-range and high-end cards. Holder is recommended for graphics in this class.
The lighting in this model includes two white grooves on the fan edge and the word Aorus on the backplate. Of course, the RGB lighting range of this GIGABYTE graphics card is not the same as the previous generation RTX 2000 and is clearly more limited, but it still has its charms. Personally, I would have liked this lighting to be wider, but it also gets an acceptable score from RGB.
In addition to lighting, GIGABYTE has used a display called LCD EDGE VIEW on this card. By default, in this full-color display, the famous Auros Falcon called CHIBI eats, sleeps, and flies, sometimes encouraging you to fight in games.
![Geekpda — новости в мире смартфонов и компьютерного железаобзор - видеокарта gigabyte aorus geforce rtx 3060 ti master 8g [gv-n306taorus m-8gd] | geekpda.ru
обзор - видеокарта gigabyte aorus geforce rtx 3060 ti master 8g [gv-n306taorus m-8gd] | geekpda.ru](https://vlicco.ru/wp-content/uploads/b/0/9/b09d6e81de6bd856b5852e0ea3a9c885.jpeg)

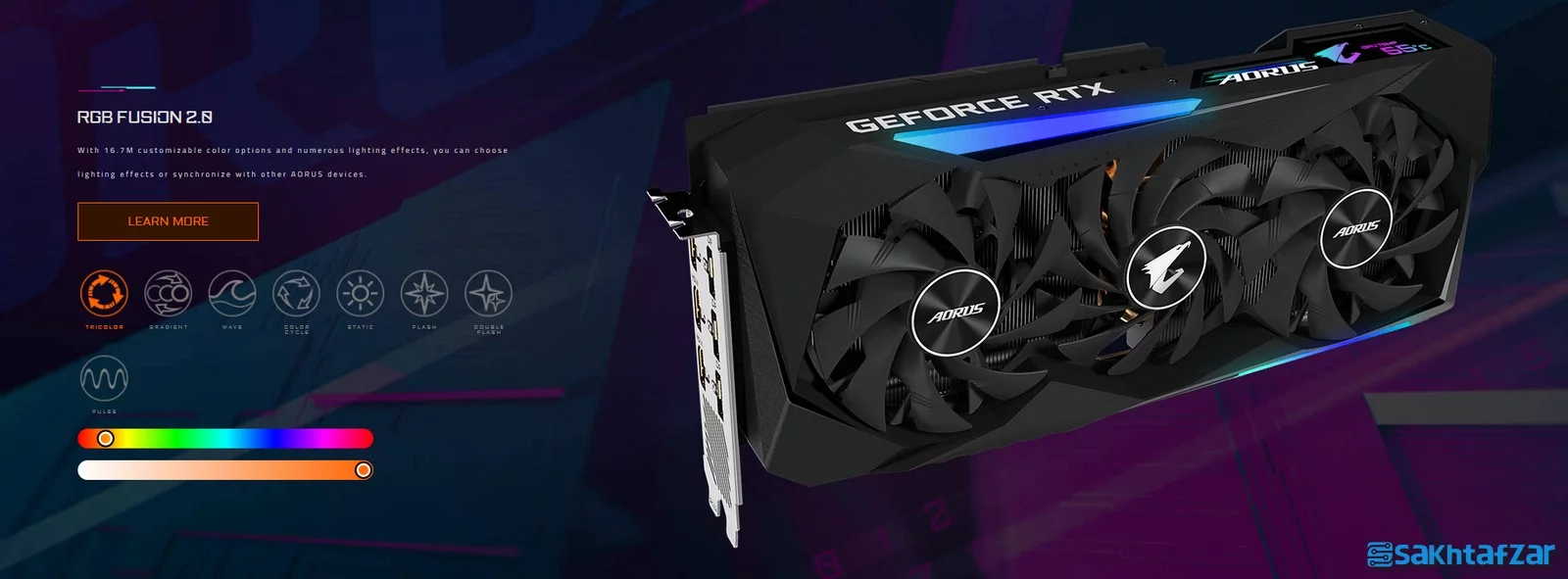

But you can use RGB Fusion 2.0 software to transfer specific information from the graphics card or any text or image that the display supports – even GIF animations – for display to make your graphics card look more beautiful.
GIGABYTE has given it a beautiful look using the display on the graphics card.
The screen is not large enough to distract you from the monitor, nor is it small enough to see information and text. The amount of light and viewing angle is also quite good and has a high update rate.
Designing such a display with these perfectly suitable features is a very interesting thing from GIGABYTE and an added value for the users who will buy this card. The only thing to note is that to make changes to the display, you need to use RGB Fusion software to control it.
Тестирование в играх
Первая видеокарта имеет стандартную базовую частоту видеопроцессора в 1410 МГц, но наделена заводским «разгоном» в режиме Boost до 1755 МГц. В остальном все показатели соответствуют номинальным.
Видеокарта от Palit также во всём соответствует типовым характеристикам, но при этом получила (совсем небольшое) увеличение частоты в режиме Boost до 1695 МГц. Вряд ли можно назвать 30 МГц существенным «разгоном», скорее, здесь он «для галочки».
Для объективного сравнения к двум новинкам был добавлен графический адаптер прошлого поколения GeForce RTX 2080 SUPER (Founders Edition). Как упоминалось выше, именно с ним конкурирует новая модель RTX 3060 Ti. Игровые тесты осуществлялись в базовом режиме без искусственного «разгона» представленных видеокарт.
Конфигурация тестового стенда:
- Процессор — Intel Core i9-9900K;
- Материнская плата — ASUS ROG Maximus XI Formula;
- Оперативная память — G.Skill TRIDENT Z (32 ГБ);
- Диск SSD — Samsung 860 (500 ГБ);
- Блок питания — Corsair AX1500i (1500 Вт);
- Операционная система — Windows 10 Pro x64;
- Драйвер — GeForce 460.89 WHQL.
Игры, предложенные для теста:
- Red Dead Redemption 2
- Control
- Death Stranding
- Battlefield V
- Cyberpunk 2077
- Borderlands 3
- Doom Eternal
- Metro Exodus
- Assassin’s Creed Odyssey
Тестирование проводилось с выставлением максимальных настроек графики во всех играх при различных разрешениях экрана. Результаты представлены средним количеством FPS.
Тестирование с разрешением FHD без трассировки лучей
Тестирование с разрешением WQHD без трассировки лучей
Тестирование с разрешением 4K без трассировки лучей
Теперь посмотрим на производительность испытуемых экземпляров с включенными технологиями DXR и DLSS (опционально). Графические настройки по-прежнему сохраняются на максимуме.

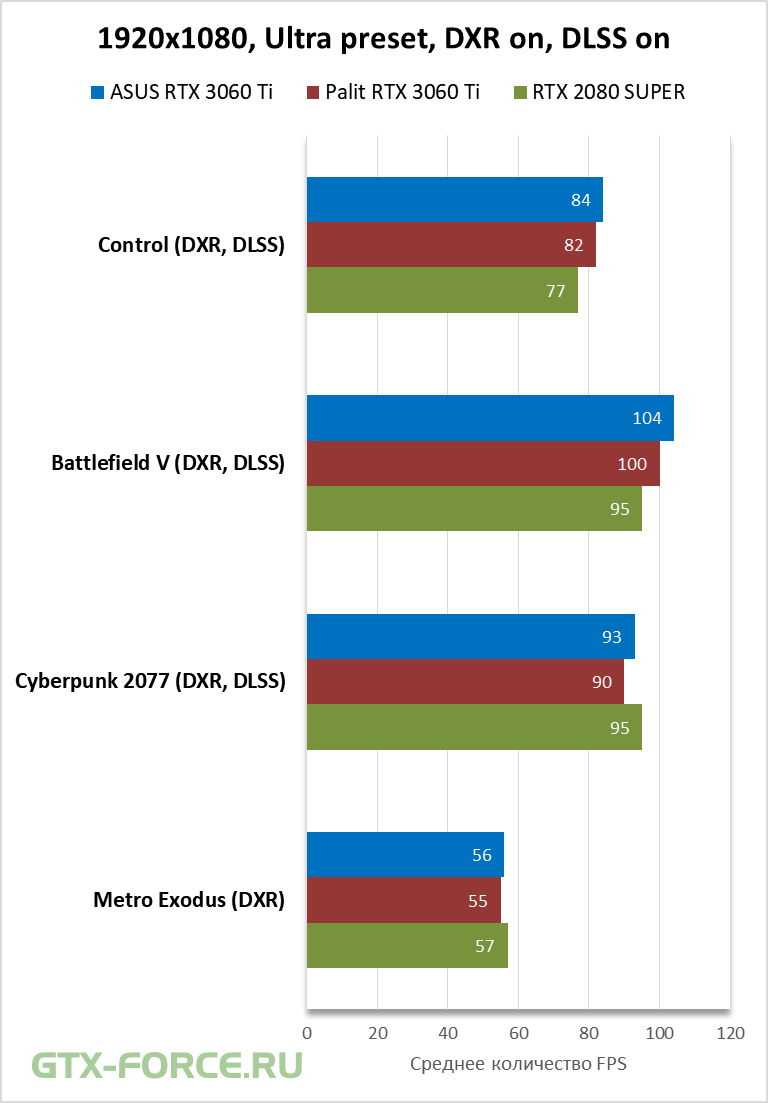

Тестирование с разрешением FHD с трассировкой лучей
Тестирование с разрешением WQHD с трассировкой лучей
Тестирование с разрешением 4K с трассировкой лучей
Производительность
| 3060 Ti MASTER 8G | |
| Объем памяти | 8 Гб |
| Тип памяти | GDDR6 |
| Частота ядра | 1800 МГц |
| Интерфейс памяти | 256 бит |
| Cudaядер | 4864 |
В активе графической платы на базе GeForce RTX 3060 быстрая видеопамять объемом 8 Гбайт, пропускная способность шины видеоОЗУ до 448 Гбит/с, 4864 ядра CUDA, RTX-ядра 2-поколения для трассировки лучей и тензорные ядра 3-поколения, работающие параллельно. Эти продукты – оптимальный выбор для поклонников компьютерных игр, создателей медиаконтента и разработчиков приложений с применением ИИ-технологий.
Реализована технология Dual BIOS. В режиме Silent уровень шума от вентиляторов существенно ниже. Для активации выбранного режима после переключения, требуется перезагрузка. По умолчанию задействован режим OC.
Реализованная многофазная схема питания позволяет понизить диапазон рабочих температур для силовых МОП-транзисторов, надежно защитить их от перегрева и обеспечить сбалансированную нагрузку на каждый транзистор. Сертифицированные в рамках программы UltraDurable дроссели и конденсаторы, великолепная производительность и продолжительный срок службы системы.
General information about RTX 3060 Ti :
The GA104 graphics chip is based on Samsung’s 8-nanometer architecture and houses 17.4 billion transistors. This graphics card is equipped with 4864 Shaders, 152 Tensor cores, 38 RT cores, and 80 ROP units, all of which are connected to 8 GB of GDDR6 graphics memory with a 256-bit interface and a speed of 14 Gbps. .
The memory frequency of the reference version of the RTX 3060 Ti is 1750MHz, the base frequency of the GPU in the reference version is 1410MHz, and the frequency of its boost mode is 1665MHz.
The GIGABYTE AORUS RTX 3060 Ti MASTER 8G graphics card is overclocked and its GPU boost frequency has been increased to a maximum of 1800MHz to provide more power by default.
The power consumption of the RTX 3060 Ti is about 200 watts, and this GIGABYTE graphics card, due to its overclocked mode, can increase its consumption to more than 260 watts, and if it is overclocked, the total card consumption will be even more. will receive.
![Обзор — видеокарта gigabyte aorus geforce rtx 3060 ti master 8g [gv-n306taorus m-8gd]](https://vlicco.ru/wp-content/uploads/1/2/6/12669bdbbc7981cb61cc3906e71abff8.png)
Proper power
Although Nvidia has used a new 12-pin cable to power its card in the reference version of the RTX 3060 Ti , which connects to a 2-pin 8-pin PCIe power cable thanks to an adapter, Asus is concerned about user convenience and unnecessarily hard work. has not done. The GIGABYTE AORUS RTX 3060 Ti MASTER is powered only by an 8-pin power cable and a standard 6-pin PCIe power cable, so you do not need to provide any additional cables or converters to connect conventional power supplies to this graphics card.
In terms of power, GIGABYTE has offered at least one real 650W power supply to power this card. Of course, we strongly recommend that friends who want to use the RTX 3060 Ti must provide a powerful power supply of 750 watts and above for their system to ensure the health of their graphics card performance.
Importance of CPU and PCIe Gen.4
To use a graphics card such as the RTX 3060 Ti, you must make sure that your system is compatible with the power class of this graphics card. Be aware that all weaker processors than Intel’s 8th generation Core i7 could potentially cause bottlenecks for the RTX 3060 Ti. Therefore, we recommend that you provide the necessary platform and the appropriate processor to service this powerful graphics card on your system before preparing this graphics card.
Proper monitor
The RTX 3060 Ti is the best 2K gaming card that can easily run all games in fine detail over 60 frames with light-tracking technology. This graphics card can also play many games with very good quality in 4K resolution.
The role of SSD and RTX IO capability
In the new generation of RTX 3000 graphics cards, as well as for the previous generation RTX 2000, Nvidia will soon use a new feature called RTX IO, in which your graphics card itself, directly without processor interference, stores the necessary information from inside the storage drive.
The NVMe SSD reloads, thus relieving some of the pressure on the processor while gaming. This new feature is not yet testable, as we first need Microsoft Direct Storage technology, which will be added to Windows 10 next year, and secondly we need games that use this feature. Currently, Windows 10 does not have this feature, and games do not support this feature. We only know that the RTX 3060 Ti has such a feature.
Вывод
По результатам проведённых тестов можно сделать вывод, что GeForce RTX 3060 Ti является хорошей современной видеокартой для игры при разрешении 2560×1440 (не говоря уже о FullHD), и имеет неплохой «запас» на будущее, учитывая, что тесты проводились при максимальных настройках графики. Объема видеопамяти 8 ГБ здесь также достаточно, и при разрешении 2К в ближайшей перспективе вряд ли для игр потребуется сильно больше. В некоторых игровых проектах возможностей новинки хватает и для разрешения 4К, но всё таки данный ускоритель не совсем предназначен для подобного сценария использования. Тем более с заделом на будущее.
Подтверждается и заверение компании NVIDIA о достойном конкуренте модели RTX 2080 SUPER. Новая видеокарта демонстрирует либо аналогичные, либо более высокие результаты в играх. При этом RTX 3060 Ti имеет заметно меньшее энергопотребление.
Пожалуй, единственным минусом в настоящее время является розничная цена на данный ускоритель. Даже через месяц после анонса видеокарты, когда писалась данная статья, стоимость GeForce RTX 3060 Ti в российских магазинах стартует от 55 тысяч рублей за самую простую партнёрскую модель. И это крайне далеко от рекомендованной цены. Надеемся, что данная ценовая политика обусловлена лишь новизной, и в ближайшее время мы увидим снижение цен на очень интересную видеокарту.
