Упаковка и комплектация
Познакомится детально с моделью MSI A320M Pro-VH Plus и ключевыми особенностями можно на противоположной стороне. Маркерами отмечено использование высококачественной элементной базы Military Class 4, поддержка разрешения 4К и устаревшего интерфейса VGA, изолированный аудио-кодек от электропомех, усиленный слот PCI Express x16, технология DDR4 Boost и панель индикаторов EZ Debug LED, помогающая обнаружить неисправность.
Комплектация бюджетной модели включает необходимые аксессуары: руководство пользователя, инструкция по установке оперативной памяти, диск с драйверами, заглушка на заднюю панель и пара SATA-кабелей.
Производительность
Материнская плата на базе платформы AM4 идеально подходит для процессоров AMD Ryzen. Благодаря эксклюзивной технологии Core Boost они позволят извлечь максимум скорости из любого чипа.
В материнке реализованы все новейшие решения, направленные на энтузиастов, геймеров и продвинутых пользователей, в том числе оптимизация работы процессора и памяти, высокоскоростное подключение накопителей и ускоренный интерфейс USB.
Плата обладает полноценной поддержкой XMP-профилей, благодаря которым можно автоматически загружать агрессивные настройки модулей памяти.
Функция калибровки цепей питания Load-Line Calibration отвечает за то, чтобы подаваемое на процессор напряжение всегда находилось в пределах заданного значения. Она необходима для повышения стабильности при разгоне компьютера.
Процессор и другие компоненты защищены от повреждения в случае короткого замыкания.
Встроенная аудиосистема MSI Audio Boost – это студийное качество звука, обеспечиваемое премиальными компонентами. Завораживающее звучание с яркой динамикой не оставит пользователей равнодушными.
Высокая производительность и безукоризненная надежность материнской платы – результат использования отборных компонентов и новейших технологий в сочетании со строгими тестами качества.
GIGABYTE GA-A320M-H
Данная модель, как и многие другие, поддерживает процессоры Ryzen первого и второго поколения. Для того, чтобы 3000 серия успешно запустилась, потребуется прошить BIOS. Впрочем, проблема в дальнейшем будет устранена, когда в магазины поступят материнские платы со свежей ревизией.
В целом, у нас тут классический набор: 2 слота под оперативную память (максимальный объем — 32 Гбайт), 1 слот под видеокарту, 2 слота PCI-E x1. Видеовыходы: HDMI и DVI, а вот устаревший VGA вы здесь не найдете. Из экзотики — слот под M.2 накопители.
Пользователи отмечают стабильность разгона оперативной памяти. Как вы знаете, чипсет А320 не позволяет гнать камень, но вот оверклокинг ОЗУ никто не отменял. Да и прирост производительности в большей степени зависит именно от частоты оперативки (уж больно сильно Infinity Fabric от нее зависит). А выставлять высокую частоту и работать без нареканий — эта мамка умеет.
Также многие покупатели сообщают о возможности установки старых операционных систем, например, Windows 7, которая не вызывает никаких нареканий в работе с данной моделью и которая не требует танцев с бубном для установки. Напоминаем, что современные процессоры и материнские платы официально не поддерживают версии ОС старше Windows 10.
Преимущества
Есть отдельный usb3.0 для вывода на переднюю панель Качественные цепи питания Слот для M.2 накопителей Наличие HDMI два слота PCI-E x1
Недостатки
Неудобное расположение батарейки CMOS Отсутствие аналогового видео-выхода (VGA) Неудобное расположение SATA-интерфейсов
Конструкция и внешний вид
Задняя панель включает в себя один порт PS/2 для мышки и клавиатуры, по одному видеовыходу DVI-D и VGA, 2 разъема USB 2.0, 4 разъема USB 3.1, 1 LAN-розетку и 3 порта аудиоподсистемы.
Материнская плата обладает продуманной конструкцией с точки зрения пользователей, которые занимаются самостоятельной сборкой компьютеров. Энтузиасты смогут легко собрать на их основе игровую систему любого уровня.
Множество разъемов для подключения вентиляторов и полный контроль над режимом их работы помогут реализовать в компьютере любую систему охлаждения, чтобы обеспечить максимально стабильную работу всех компонентов.
Светодиодные индикаторы, расположенные на материнской плате возле ключевых компонентов, помогут быстро найти источник проблем, если компьютер работает не так, как должен.
На плате применены только отборные компоненты, которые обеспечивают безупречно стабильную работу компьютера даже под самыми экстремальными нагрузками. Изготовленные с традиционным японским качеством алюминиевые твердотельные конденсаторы, используемые на материнских платах MSI, обладают пониженным эквивалентным последовательным сопротивлением и могут похвастать увеличенным сроком службы – более 10 лет! Благодаря особой конструкции сердечника дроссели Dark Choke обладают пониженной рабочей температурой, что означает повышенную энергоэффективность и стабильность.
Инженеры MSI позаботились о том, чтобы ваша материнская плата прослужила долго. Два слоя заземления вокруг крепежных отверстий гарантируют защиту устройства от электростатических разрядов.
В материнской плате сочетаются широкая функциональность и высокое качество изготовления – она идеально подходит для офисной работы и коммерческих применений.
Программное обеспечение
- Мониторинг аппаратной части позволяет через Total Fan управлять вентиляторами и наблюдать за состоянием системы посредством удобного и простого графического интерфейса. Вы можете установить до 4-х температурных точек для процессора и материнской платы. Это позволит автоматически управлять скоростью вращения вентиляторов.
- Утилита X-Boost позволяет ускорить обмен данными с накопителями, включая внешние USB-устройства, что сделает весь компьютер более отзывчивым в работе.
- MSI Command Center – это удобное в использовании приложение для доступа ко всем функциям материнской платы. Пользуясь интуитивно понятным интерфейсом, можно легко настроить параметры компьютера, чтобы увеличить производительность без малейших компромиссов с точки зрения стабильности.
Технические характеристики
- Производитель: MSI;
- Модель: A320M Pro-VH Plus;
- Сокет: AM4;
- Поддерживаемые процессоры:AMDRYZEN серии и процессоры 7го поколения A-series / Athlon;
- Чипсет: A320;
- Память: 2x DIMM, до 32GB, DDR4;
- Слоты расширения: 1х PCIe 3.0 x16, 2x PCIe 3.0 x1;
- Поддержка SATA/RAID: 4 x SATA-III (Supports RAID 0, RAID1 and RAID 10);
- Сетевой контроллер:Realtek8111H Gigabit LAN;
- Аудиокодек: Realtek ALC887;
- Порты USB: 6x USB 3.1 Gen1, 6xUSB 2.0;
- Питание материнской платы: 24 + 8pin;
- Разъемы на задней панели: PS/2, LAN, 2x USB 3.1 Gen1, 4 × USB 2.0, HDMI,VGA, 3× аудиоразъёмов;
- Форм-фактор: mATX(236 x 187 мм).
Конфигурация тестового стенда
При своей ориентировочной стоимости 3500-3700 рублей пользователь получает целый комплект, в который помимо самого процессора AMD Athlon 200GE входит и простенький алюминиевый кулер, рассчитанный на невысокий TDP новинки — всего до 35 Вт.
- Процессор: AMD Athlon 200GE (2ядра / 4 потока, 3200 МГц);
- Материнская плата: MSI A320M Pro-VH Plus;
- Кулер: box;
- Термоинтерфейс: Arctic Cooling MX-2;
- Память: 2 x 4Гбайт DDR4 2666, SamsungM378A5143DB0-CPB;
- Видеокарта: AMD Vega 3;
- Накопитель SSD: ADATA SU800 256 Гбайт;
- Блок питания: Corsair RM750x;
- Корпус: открытый стенд;
- Монитор: BenQ GW2460HM;
- Операционная система: Windows 10 64-bit.
Внешний вид и особенности дизайна
На интерфейсной панели расположились порт PS/2, который является данью прошлым временам и удобен при отладке оборудования, пара портов USB версии 2.0 и четыре USB 3.1 Gen1, LAN,видеовыходыVGA и HDMI призадействованиивстроенного графического ядра и триаудиовыхода.

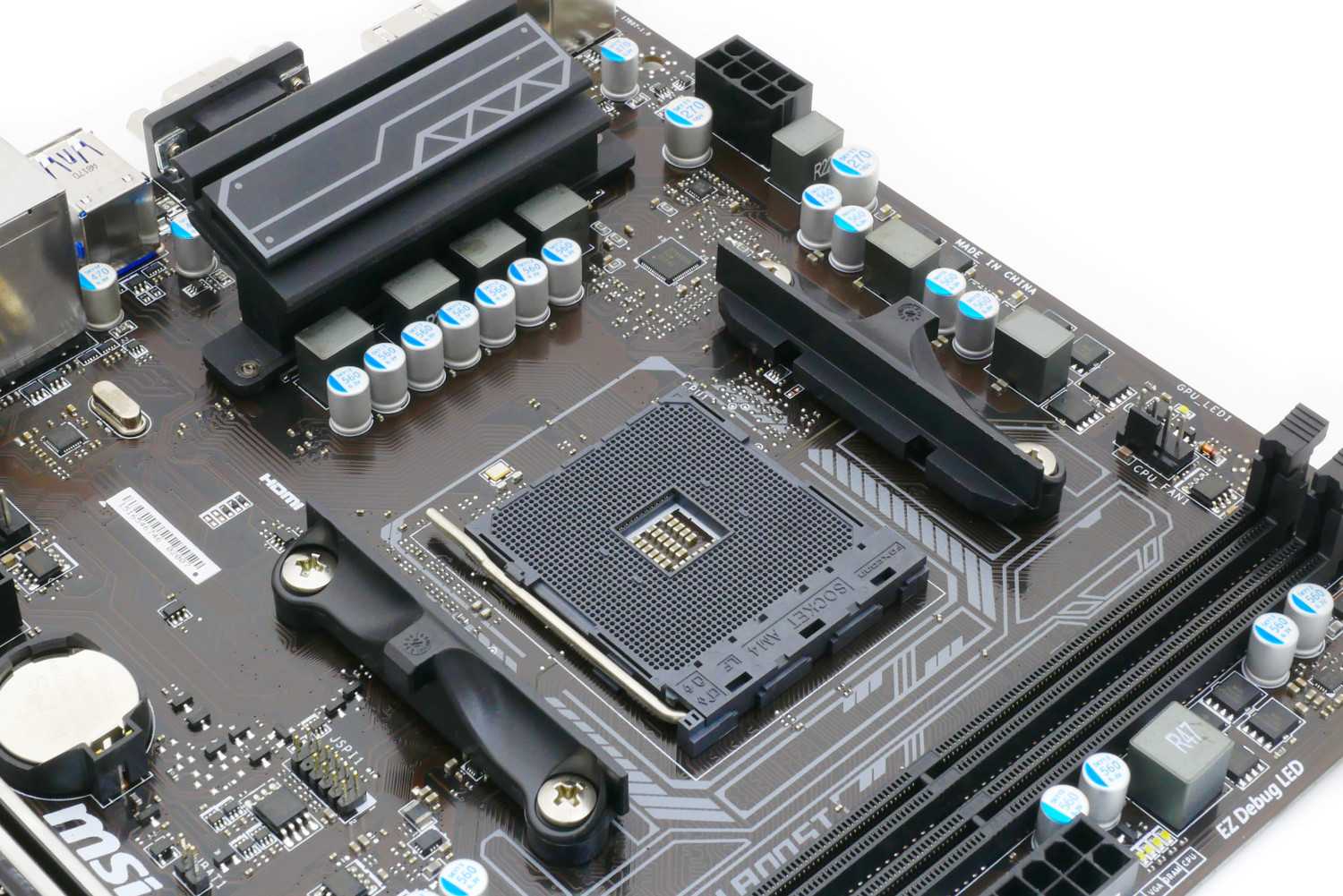

Центральное место материнской платы MSI A320M Pro-VH Plusзанимает разъемAM4 (AMD LGA1331) с поддержкой процессоров AMD Ryzen первого и второго поколения, а также 7-го поколенияA-сериии Athlon. Подробный список моделей представлен на официальной странице модели.
Дисковая подсистема реализована четырьмя портами SATA-III с поддержкой RAID 0/1/10. А вот привычный и современный слот M.2 для твердотельных накопителей формата 2280, к сожалению, отсутствует.
На материнской плате MSI A320M Pro-VH Plus расположен один полноформатный и усиленный слот PCI Express x16 версии 3.0 по технологии MSI Steel Armor и пара PCIe 3.0 x1 для увеличения возможностей модели и установки плат расширения.
Довольствуется материнская плата бюджетным звуковым кодеком Realtek ALC887, который хоть и получил японские конденсаторы высокого качества и изолированный аудиомодуль на печатной плате, но похвастаться отличным звучанием не в состоянии — все же мы имеем дело с недорогим решением.
Ближе к центру смещенгигабитный контроллер Realtek 8111H и один из двух коннекторов для вентиляторов с возможностью PWM-регулировки скорости вращения.
Несмотря на бюджетное позиционирование MSI A320M Pro-VH Plus, материнская плата оснащена пассивными радиаторами, что для данного сегмента является положительной редкостью. Небольшой радиатор отводит тепло от чипсета модели через терможвачку.
Более солидный и массивный охладитель отвечает за силовые элементы подсистемы питания, что позволит использовать на MSI A320M Pro-VH Plus процессоры с показателем TDP 65 Вт и даже 95 Вт.
Радиатор зоны VRM получил сложный профиль для лучшего обдува и конвекции внутри корпуса.
Подсистема питания на тестируемой плате схожая, как и на более дорогой модели того же производителя — MSI B350 Tomahawk.На каждую из фаз питания CPU приходится по два транзистора Nikos PK632BA и одному транзистору PK616BA, впреобразователе питания CPU SoC–по паре PK616BA и PK832BA.
В качестве ШИМ-контроллера используется «4+2»-фазный Richtek RT8894A.
Микросхема системной логики AMD A320 собственной персоной 2017 года выпуска, 39 неделя, ревизия А2.
Заключение
Материнская плата MSI A320M Pro-VH Plus относится к бюджетным решениям и звезд с неба не хватает, однако разработчики и здесь постарались отметиться фирменными технологиями и полезными возможностями. Модель получила 6-фазную подсистему питания с отдельным радиатором мосфетов CPU, что позволит использовать на данном решении более мощные и горячие процессоры поколения Ryzen, например, AMD Ryzen 5 2600. Кроме этого поддерживается оперативная память с частотой 3200 МГц и выше. Отдельного внимания заслуживает панель светодиодов EZ Debug LED, позволяющая идентифицировать неисправный блок на этапе загрузки: от инициализации процессора и до дисковой системы.

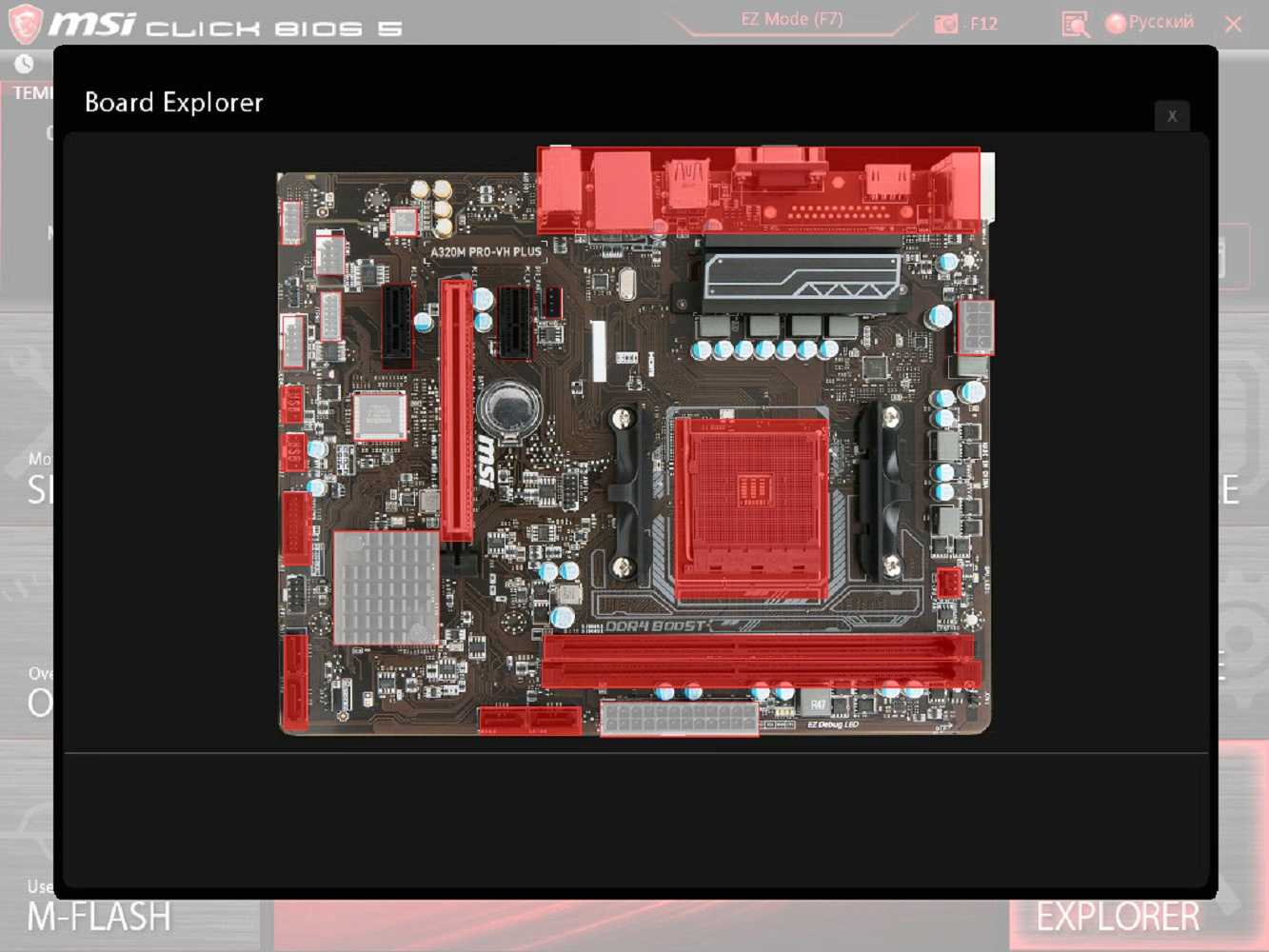

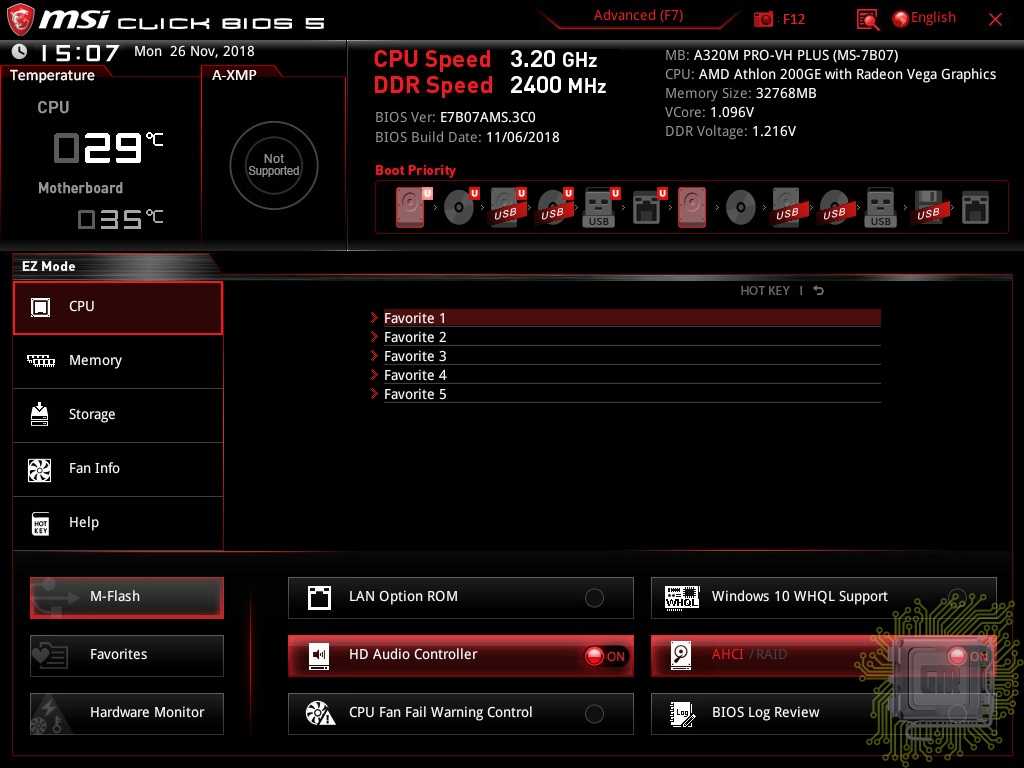

К другим приятным особенностям отнесем усиленный слот PCI Express 3.0 x16 при установке видеокарт с массивной системой охлаждения, обилие портов USB на задней панели и распаянных коннекторов на печатной плате, удобный Click BIOS 5 с простой и полезной функцией прошивки M-Flash, видеовыходы VGA и HDMI при задействовании встроенного графического ядра.
Но есть и замечания: отсутствие современного разъема М.2 для твердотельного накопителя и всего лишь два коннектора для вентиляторов.
Подводя итоги, скажем, что перед нами оказалась недорогая материнская плата MSI A320M Pro-VH Plus с необходимым минимальным набором портов и интерфейсов,достаточная для офисной работы и приправленная парочкой фирменных технологий, которая упрощает эксплуатацию и повышает надежность.
-
