Тестирование ASRock Z390 Phantom Gaming 9

На этот раз для тестирования материнской платы мы использовали процессор IntelCorei5 8600K, который имеет базовую частоту 4,2 ГГц и поддерживает разгон по множителю и оперативную память Corsair Vengeance LPX 2666 (недавно мы тестировали более новую версию), которая также вполне неплохо подвергается разгону. Конечно, мы не ставили цель покорить максимально допустимые частоты (для i5 8600K это 5 и выше ГГц) и в первую очередь нас интересовало – какой максимальный прирост производительности можно получить с минимальными трудозатратами. И результаты получились такие – процессор без проблем взял 4,8 ГГц (без внесения изменений в напряжение и прочие тонкие параметры), а ОЗУ при настройках по-умолчанию работает на частоте 2133 МГц, но легким движением руки легко «заводится» на частоте 3200 МГц. Опять же – это всё без вмешательства в тонкие настройки, а если потратить больше времени, то можно покорить и более высокие частоты ЦП и ОЗУ.

Что дают эти манипуляции, занимающие 30 секунд времени? Конечно же, существенный прирост чтения и записи оперативной памяти – с 31 и 32 до 45 и 49 Гб/с соответственно. Можно было бы ещё поиграться с таймингами (задержками), но как показывает наш опыт – там прирост будет уже не столь внушительный. Что касается процессора – прибавка в производительности составляет 5-15%, в зависимости от конкретного бенчмарка/программы. Хочется отметить, что уже на 4,8 ГГц процессор 8600Kначинает достаточно сильно греться при максимальной нагрузке (официально заявленное TDPсоставляет 95Вт, но это в стоке), а значит требует хорошего охлаждения, как минимум – большой «башни» с несколькими тепловыми трубками (например, Deepcool Gammaxx GT), но желательнее – систему водяного охлаждения с радиатором 240 мм и больше (например, Deepcool Castle 240 RGB).

И напоследок хотелось бы сказать пару слов про сетевые интерфейсы. Во-первых, встроенный Wi-Fiмодуль с поддержкой частот 2.4 и 5 ГГц, который позволяет получить скорость соединения равной 1,76 Гбит/с. И даже при наличии недорогого роутера с 150-300 Мбит/с Wi-Fi модулем можно получить полноценный выход в Интернет (в нашем случае — 100 Мбит/с) без потери в скорости. Во-вторых, LAN интерфейсов аж три штуки, что кажется избыточным, но на самом деле имеет реальную практическую пользу. Простой пример — если у вас используется быстрое сетевое хранилище (NAS), скорость работы с которым выходит за гигабит (напомним, что это всего 100 Мбайт/с, в то время как SSDдиски с легкостью выдают 400-500 Мбайт/с, а стоят совсем недорого, о чем мы говорили в нашем недавнем видео), причём даже некоторые двухдисковые NASимеют два сетевых интерфейса, например, QNAP D2 Pro, то для комфортной работы и сам компьютер должен  иметь два сетевых порта. Вы можете включить в конфигурации NAS-а передачу данных по двум сетевым каналам, без использования агрегации каналов и получить честные 230 Мб/с, а можете задействовать 2,5-Гигабитную сетевую карту (если у вас есть соответствующая сетевая инфраструктура, то есть как минимум – 2,5 Gbit роутер/коммутатор). В случае с ASRock Z390 Phantom Gaming 9 мы имеем и то и другое – и две гигабитные сетевые карты, и одну 2,5-Гигабитную. Это позволит получить действительно быструю локальную сеть даже в рамках небольшой домашней/офисной среды.

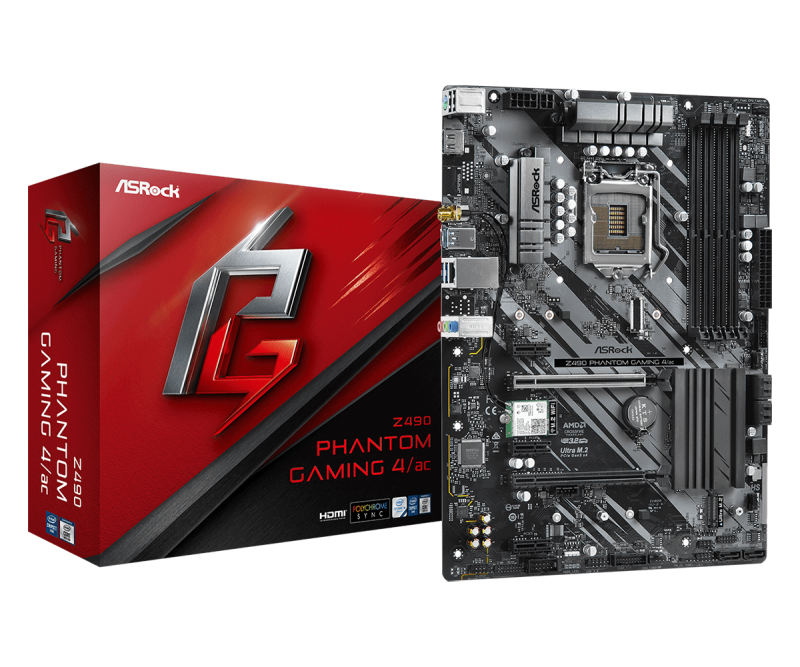

Конструкция и внешний вид

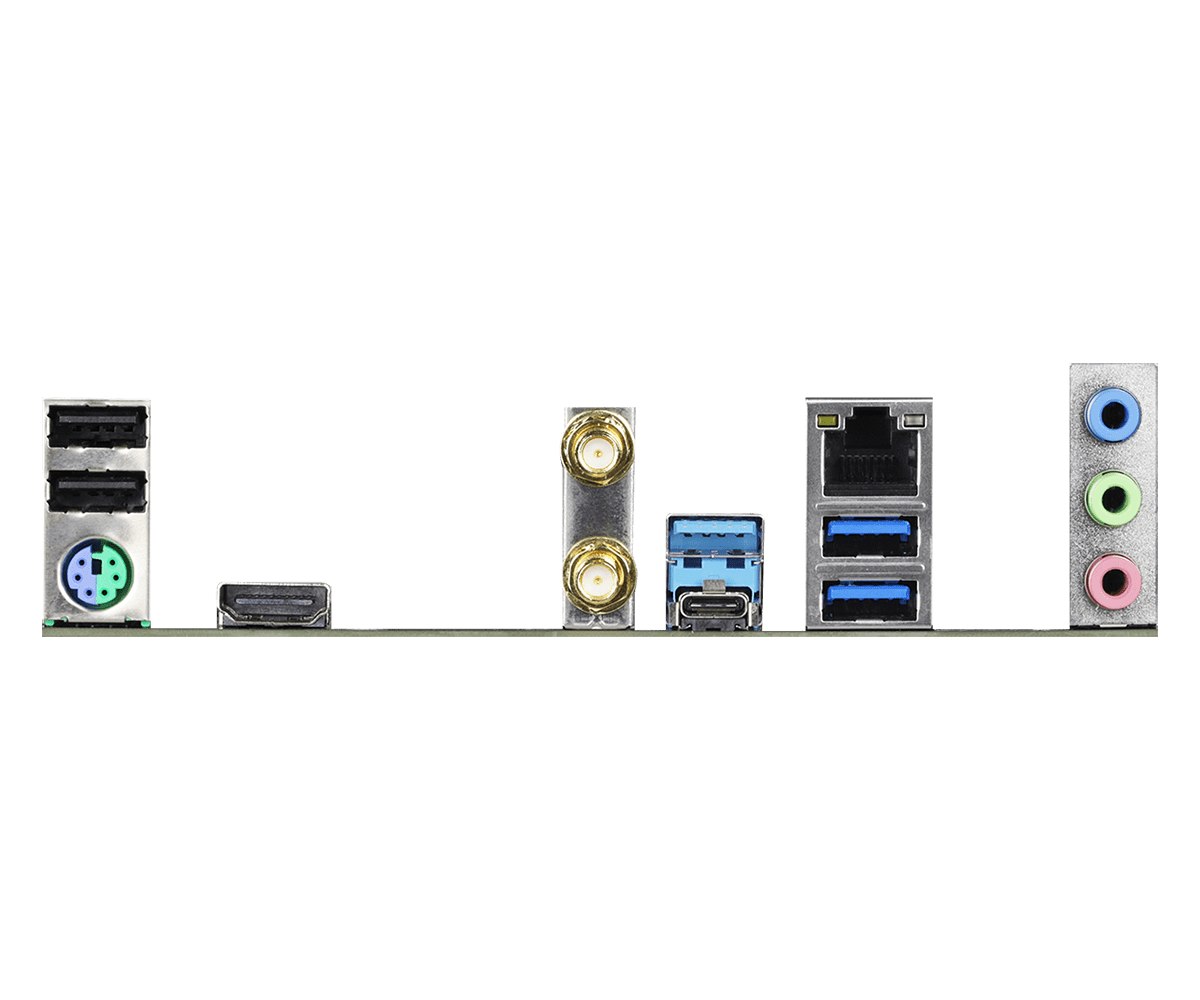

Задняя панель включает в себя 1 комбо-порт PS/2, 1 видеовыход HDMI, 2 порта USB 2.0, 3 порта USB 3.2, 1 порт USB 3.2 Type-C, 1 LAN-розетку, 2 порта аудиоподсистемы и 2 разъема SMA для антенны WIFI.

 Печатная плата имеет особые точки для рассеивания тепла. Это свойство придаёт плате особый шарм и позволяет снизить её рабочую температуры на 4,1 градуса.

Стальные разъёмы PCI-E имеют защиту, которая исключает интерференцию сигнала видеокарт. В этих разъёмах даже большие и тяжёлые видеокарты будут установлены максимально надёжно.

Post Status Checker позволяет быстро выявить источник проблемы. Этот простой диагностический инструмент показывает состояние операций CPU / DRAM / VGA / BOOT при каждом запуске системы.

На борту имеется разъём для питания системы водяного охлаждения. Он выдаёт ток в 1,5 ампера и подходит для всех популярных моделей СВО. Напряжение на разъёме можно повысить, чтобы получить ещё более эффективное охлаждение.

Некоторые компоненты материнской платы особенно чувствительны к перепадам напряжения, и избыточный ток на них может привести к мгновенному сбою всей системы. Технология ASRock Full Spike Protection надежно защищает эти компоненты материнской платы от внезапных скачков напряжения.

BIOS и фирменное ПО ASRock Z390 Phantom Gaming 9

BIOSматеринских плат ASRock похож, тут мы ничего нового не увидели. Конечно, весь функционал задаётся самим чипсетом, а так как у нас топовое решение Z390, то мы наблюдаем все тонкие настройки для разгона процессора и оперативной памяти, для этого нужно перейти из обычного режима в расширенный.

Фирменное ПО также одинаково для материнских плат, все модели ASRock, что мы тестировали за последнее время, поддерживают одинаковый набор программ. И особенно востребована программа PhantomGamingTuning, с помощью которой можно доступны тонкие настройки для разгона непосредственно из ОС Windows. Причём есть и возможность автоматического разгона, на случай если хочется быстрого результата без особых усилий. Но, конечно, более качественных результатов можно достичь только при ручных настройках.

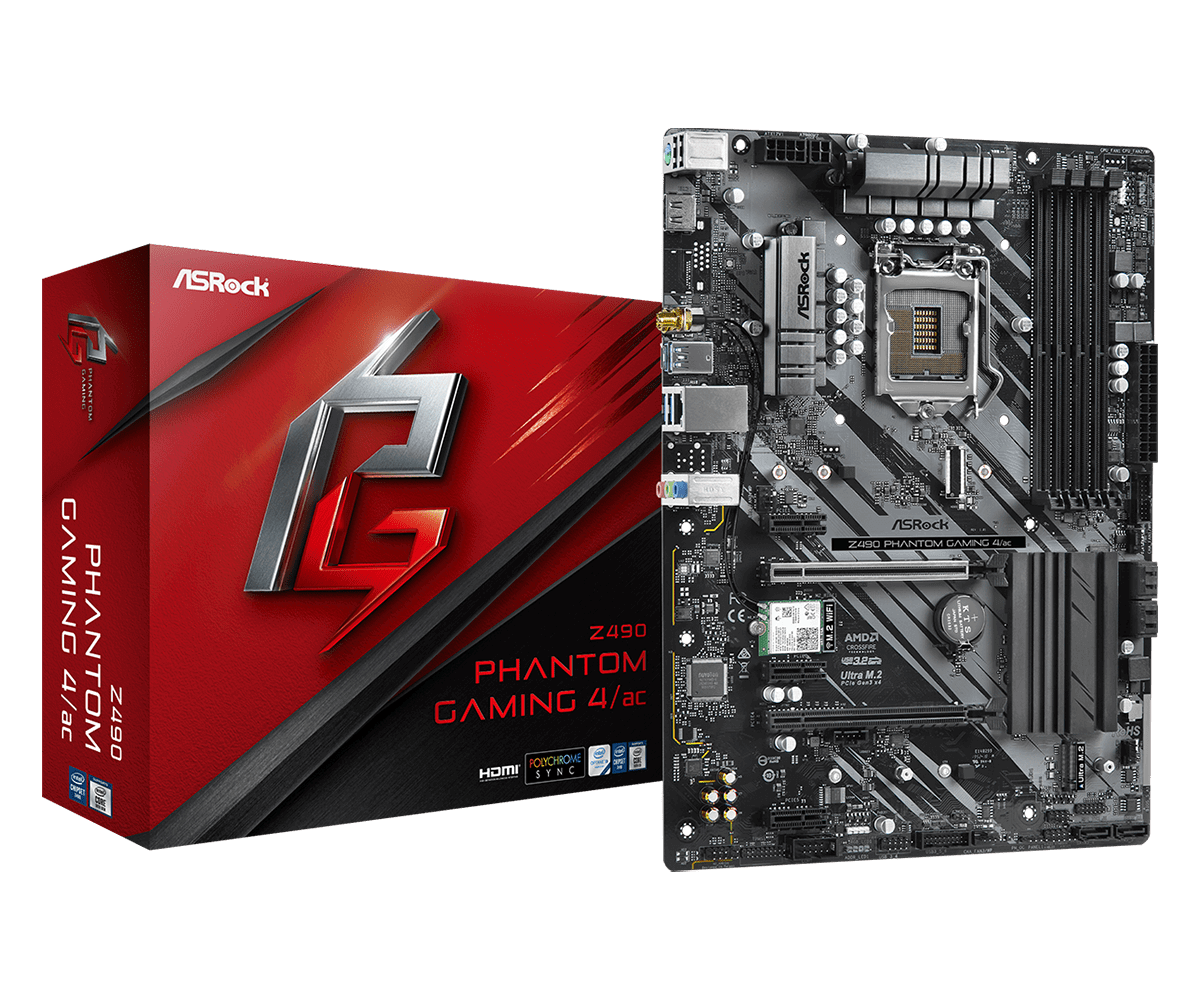

Спецификации ASRock Z490 Phantom Gaming 4SR

Согласно официальным данным производителя материнская плата ASRock Z490 Phantom Gaming 4SR получила следующие спецификации:

Разработана такая материнская плата будет ТОЛЬКО под Windows 10.

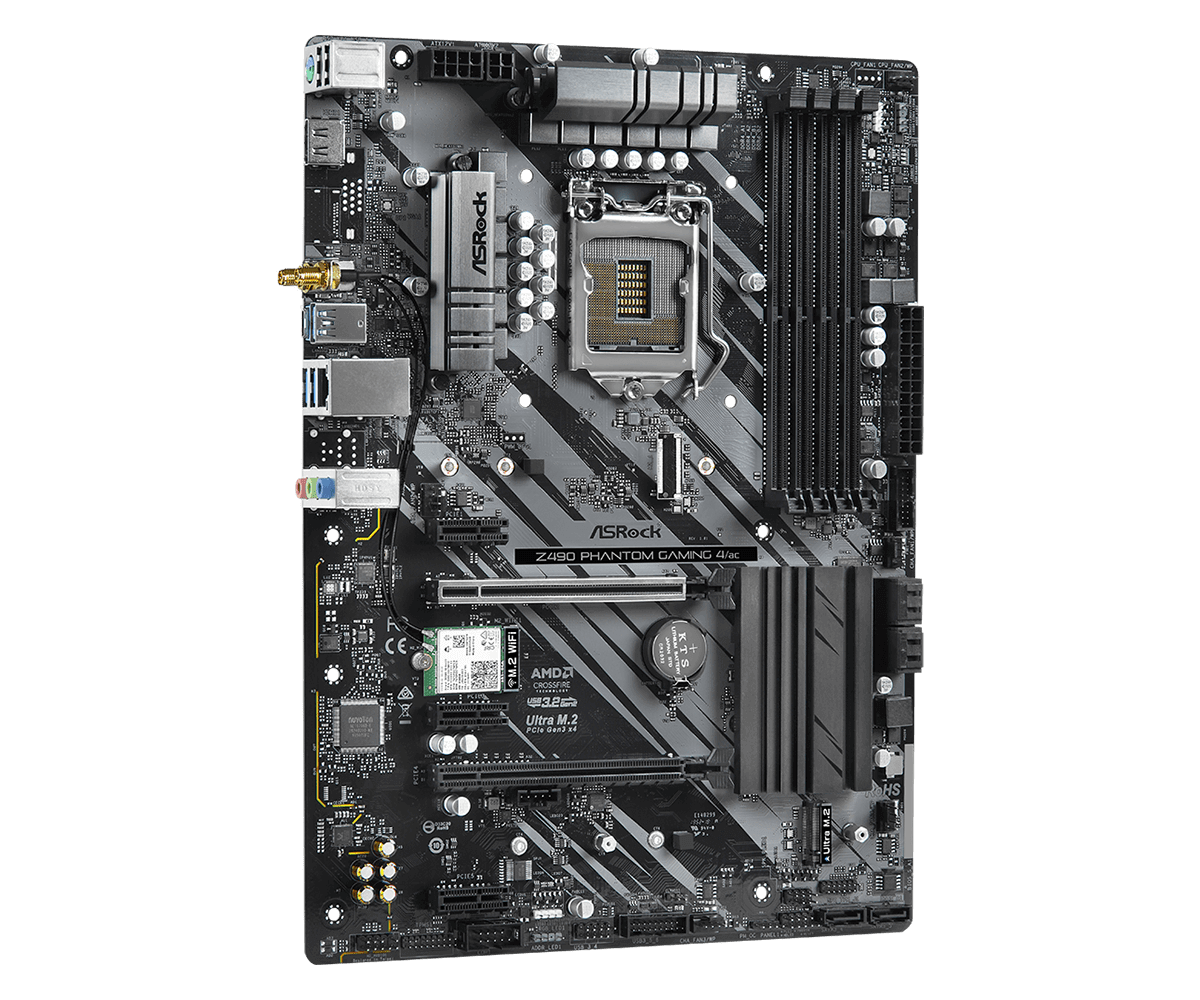

Особенности материнской платы ASRock Z490 Phantom Gaming 4SR

Как видим из представленных технических характеристик, для питания материнской платы потребуется блок питания, который будет соответствовать спецификациям ATX12VO. На таком блоке должна быть дежурная цепь +12 В, а также несколько или одна дополнительная 12-вольтовая линия.

Несколько мнений о новом способе питания. Стандарт ATX был разработан компанией Intel в 1995 г. и регламентировал как механические параметры системы, так и набор напряжений, геометрию и распиновку разъемов питания, а также принципы управления цепью электропитания. Так, по старому стандарту, на плату поставлялось постоянное напряжение 3.3 В, ±5 В и ±12 В при помощи основного 24-пинового разъема. Однако идеальный стандарт решили заменить. Выпустили ATX12VO, который означает «12 V Only». Идея заключается теперь в том, что на материнскую плату подается одно-единственное напряжение +12 В с использованием укороченного 10-пинового разъема. Дальнейшим преобразованием напряжения и раздачей питания низковольтным потребителям занимается сама плата. Преимущество такой новинки заключается в нескольких аспектах:

• Удешевление блока питания;
• Уменьшения количества проводков и расположение разъемов питания в местах близости к подключаемому устройству.

Пока что энтузиастов, которые массово бросились производить блоки питания под ATX12VO, нет. Поэтому с подбором источника питания для такой платы могут возникнуть трудности.

Для подключения накопителя на такой плате имеется два 4-штырьковых разъёма SATA_PWR_CON, через которые можно запитать HDD/SSD с интерфейсом SATA 6 Гбит/с.

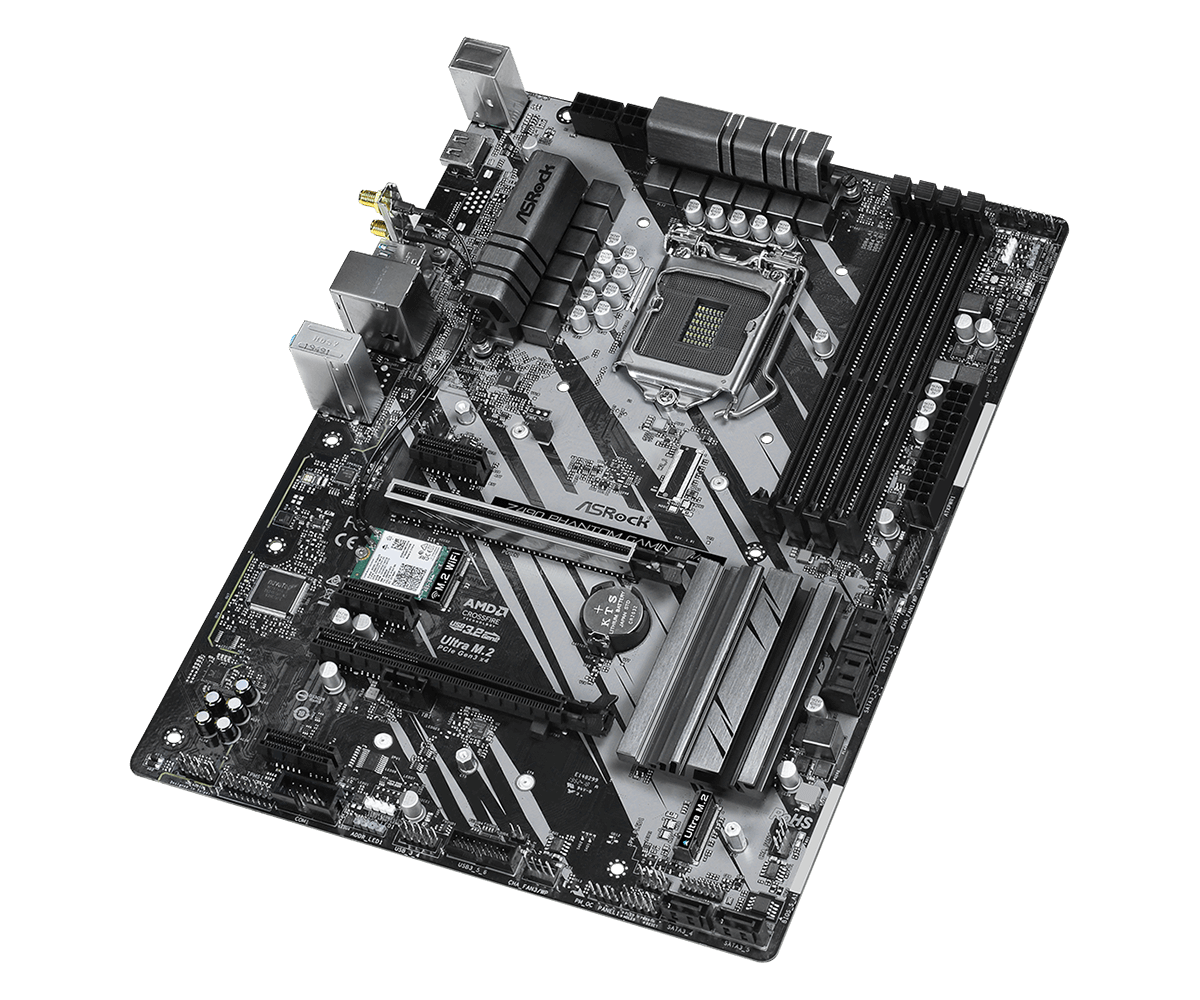

Сокет LGA1200 под процессоры Intel Core 10-го поколения получил 10-фазное питание, элементы которого будут охлаждаться небольшими радиаторами VRM.

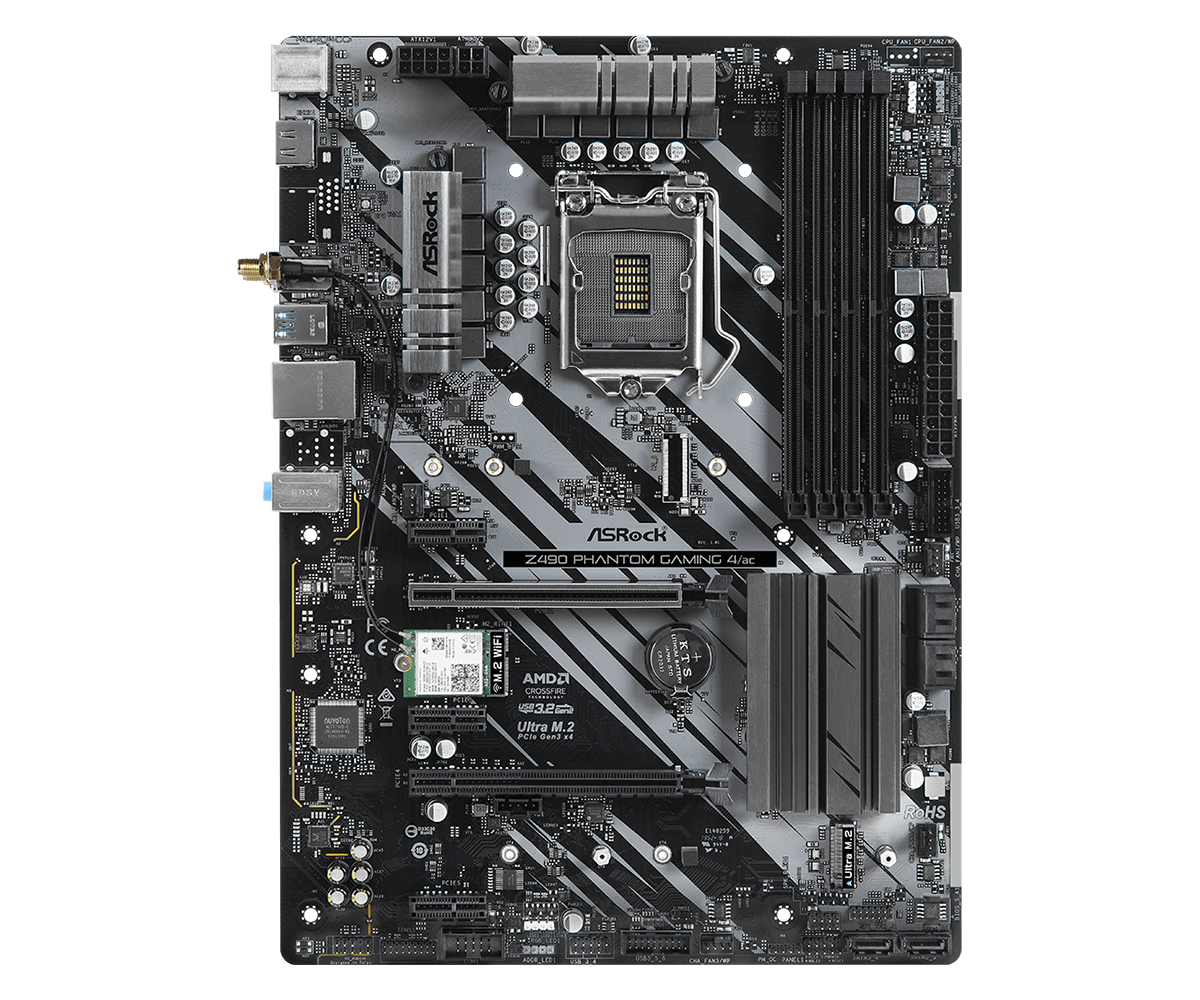

Под оперативную память отведено 4 слота DDR4, которые будут работать в двухканальном режиме. Для подключения видеокарты или накопителей M.2. предусмотрено целых два слота PCI Express 3.0 x16, три PCI-E 3.0 x1, разъём M.2 для твердотельного накопителя. Для SSD и HDD имеется четыре порта SATA 6 Гбит/с и ещё один M.2. Для подключения к сети предусмотрен модуль Wi-Fi 5 (802.11ac), есть два выхода под антены.

Цена и старт продаж новинки компания ASRock пока что не объявляет. Предварительно материнская плата ASRock Z490 Phantom Gaming 4SR поступит в продажу осенью 2020 года.

Производительность

10-фазная схема питания состоит из надёжных компонентов и обеспечивает равномерное питание ЦП. Также открывает широчайшие возможности для разгона и повышает производительность в играх за счёт поддержания низких температур. По сравнению с обычными дросселями, передовые дроссели ASRock втрое быстрее генерируют ток насыщения, улучшая показатели Vcore на материнской плате.

Интерфейс PCIe Gen3 x4 Ultra M.2 обеспечивает передачу данных на скорости до 32Gb/s. Кроме того, он поддерживает модули SATA3 6Gb/s M.2 и совместим с комплектом ASRock U.2 Kit для установки супербыстрых накопителей U.2 PCIe Gen3 x4 SSD.

При использовании наушников, гарнитуры, внешних колонок или встроенного динамика, через USB, Wi-Fi, аналоговый выход или HDMI, аудиосистема Nahimic Audio обеспечит наилучшие звуковые впечатления с богатой детализацией.

Данная материнская плата оснащена беспроводным модулем Wi-Fi 802.11ac (2.4G / 5G) и Bluetooth v5.1.

Сетевой модуль Intel LAN обеспечивает лучшую пропускную способность, низкую загрузку CPU, повышенную стабильность и выводит работу в Сети на качественно новый уровень.

Внешний вид ASRock Z390 Phantom Gaming 9

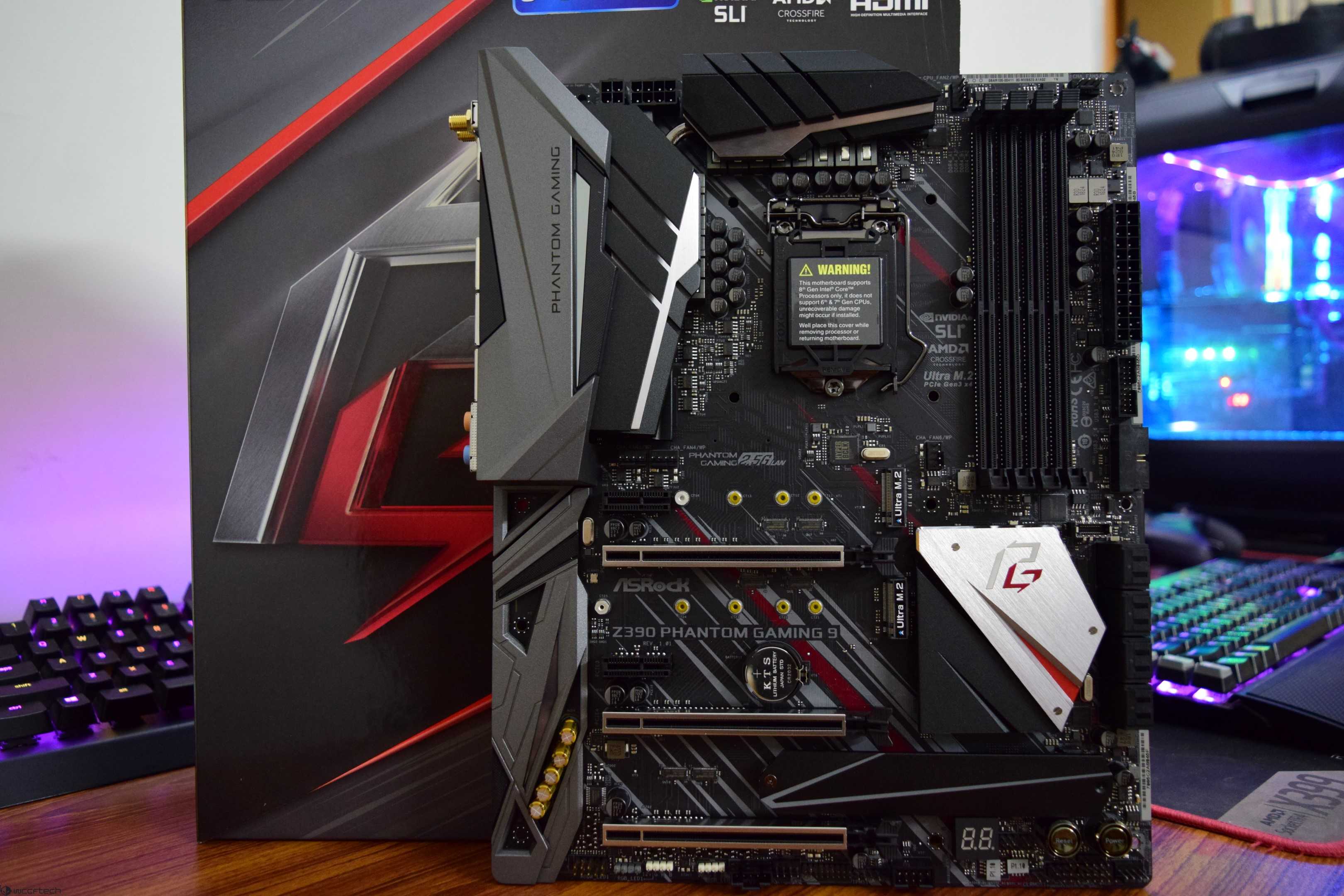

Материнская плата поставляется в большой упаковке, оформленной в фирменном стиле. Упаковка похожа на книжку, открыв переднюю дверцу можно увидеть через прозрачное окно саму материнскую плату. Содержимое распределено по двум коробкам: в одной – сама материнская плата на мягком поддоне, во второй – комплект SATA кабелей (4 штуки), винтиков для крепления M.2 накопителей (3 штуки), Wi-Fiантенна, SLIмост и панель I/O.

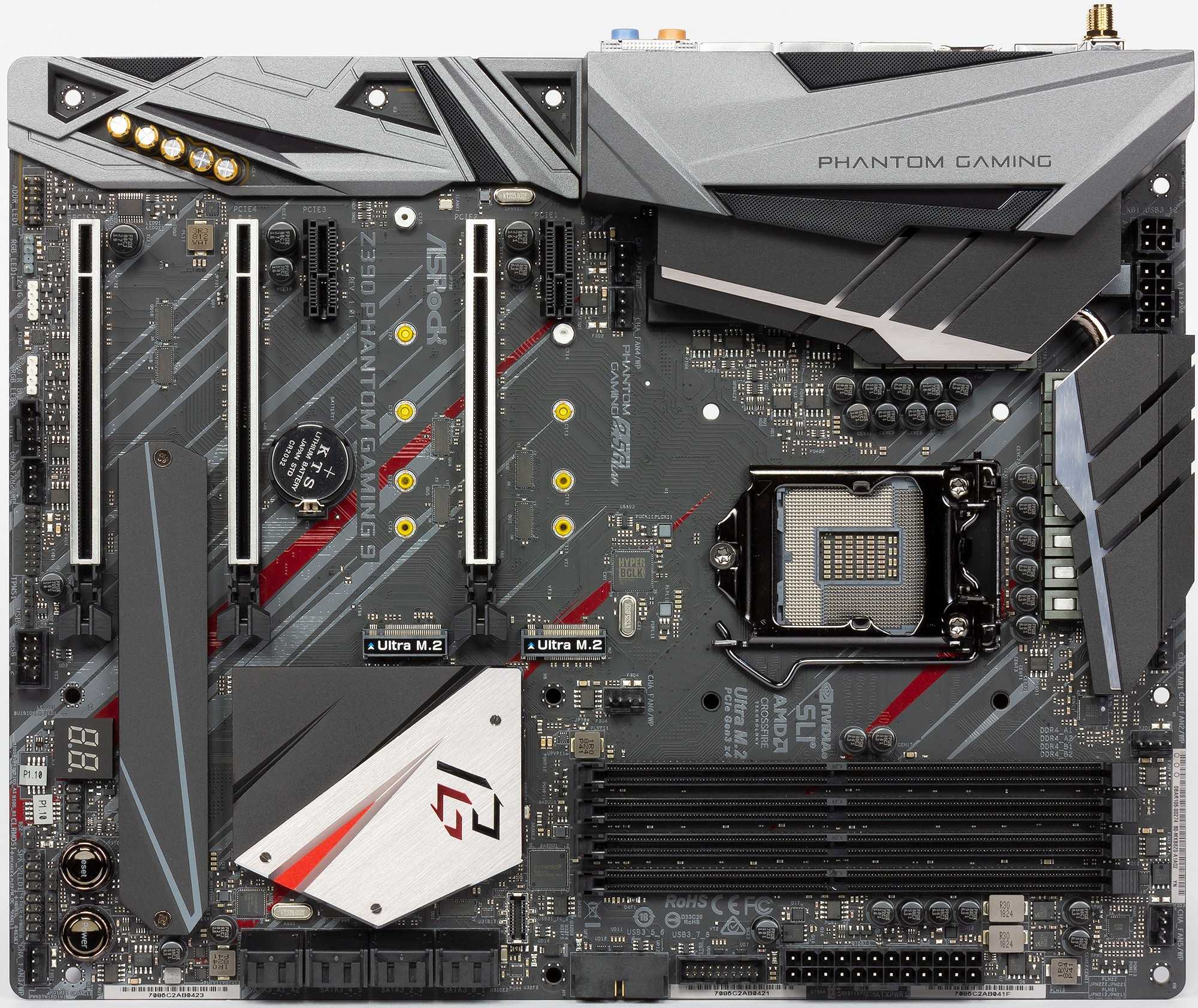

Материнская плата на самом деле настолько перенасыщена портами, слотами и прочими компонентами, что глаза разбегаются и даже не знаешь с чего начать. Давайте начнём с сокета. У нас в руках материнская плата на чипсете Z390 и сокетом Intel 1151v2, то есть для процессоров IntelCore 8 и 9 поколения на ядрах Coffee Lake. В цепях питаниях используются дроссели премиум-класса от ASRock, плюс внушают уважение массивные алюминиевые радиаторы, соединенные тепловой трубкой. Но тут же видим первый нюанс – 8+4 pinконнекторы для питания процессора находятся сверху очень близко к радиатору. То есть когда мат плата будет установлена в корпус и рядом будет находится блок питания или вентиляторов – подключать кабели будет несколько неудобно. Слотов памяти DDR4 – 4 штуки, тут всё стандартно.

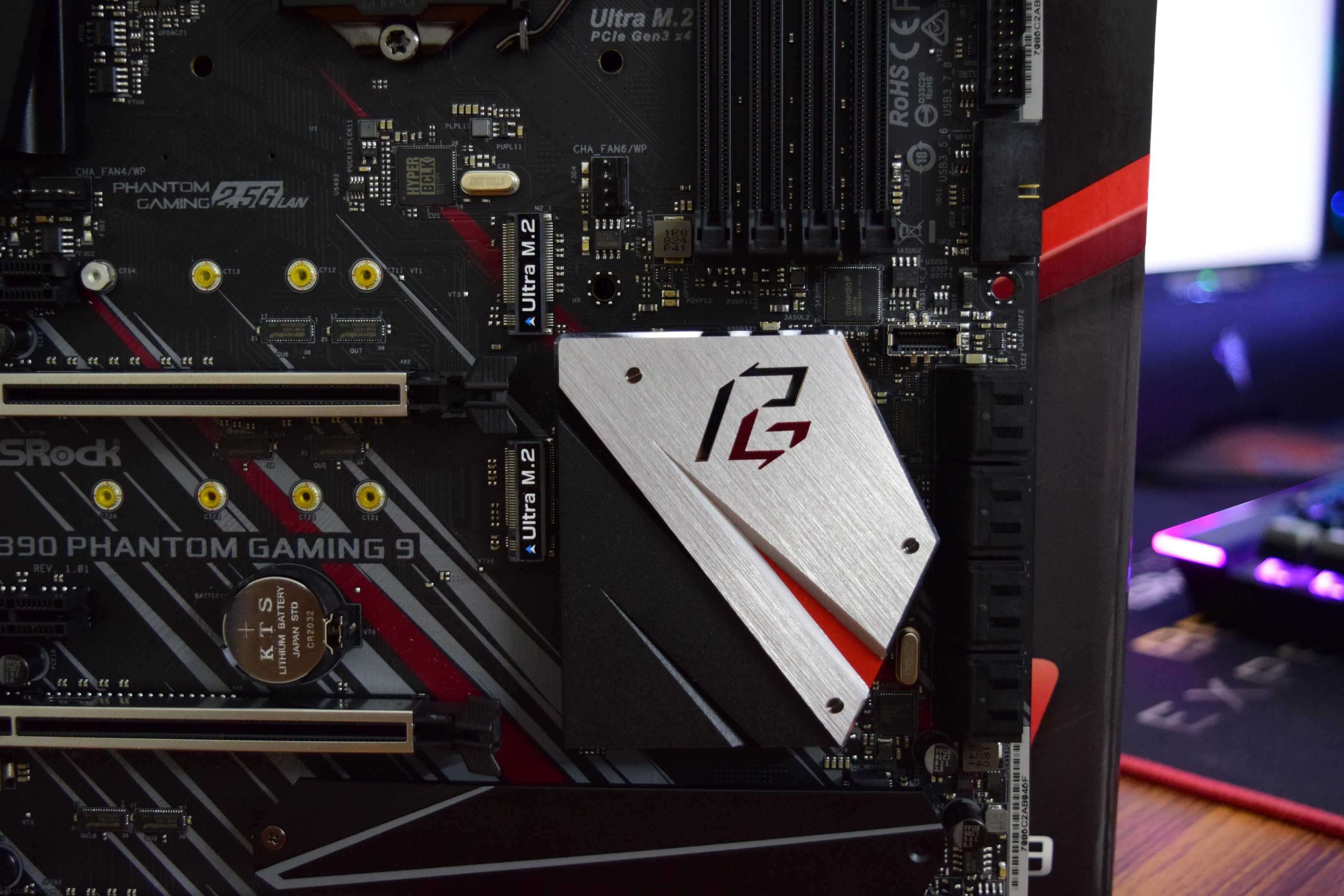

А вот слотов PCI-E аж 5 штук, причём три из них – усиленные, полноформатные (x16), которые могут работать в трёх режимах – x16, x8+x8 и x8+x4+x4. Также есть два слота PCI-Ex1, все пять слотов – версии 3.0. Рядом находятся три разъёма UltraM.2 для установки накопителей SSD (SATA 3.0 6Гбит/с) и NVMe (вплоть до Gen3 x4, 32 Гб/с) и накопителей с поддержкой технологии IntelOptane. Но один из них допускает установку накопителей длиной до 80 мм (2280), в то время как остальные два – до 110 мм (22110), при этом самый нижний оснащён радиатором охлаждения. Ну и для полного счастья установлено целых 8 портов SATA 3 (6 Гбит/с).

На этом сюрпризы не заканчиваются. Если посмотреть на правый нижний угол, где обычно располагаются колодки для подключения кнопок (питание, сброс) и индикаторов, находится то, что за сборщики, тестировщики, геймеры и оверклокеры готовы поставить памятник производителю при жизни – индикатор POSTкодов и две физические кнопки Powerи Reset. С их помощью особенно удобно тестировать оборудование на открытом стенде без установки системы в корпус. Что ещё удивляет, так это количество коннекторов для подключения вентиляторов – их аж 8 штук, все они – 4pin, с поддержкой контроля скорости вращения и максимальной мощностью 24 Вт (кроме разъёма для подключения CPUFan – там всего 12 Вт). И раз уж заговорили про разъёмы – на плате есть разъёмы для подключения RGBLEDподсветки – два обычных 4pinи один 3pinдля подключения AddressableLED. Также подсветка встроена во все радиаторы, и всеми этими источниками света можно будет управлять одновременно или по отдельности.

Ну и последнее о чём мы хотели бы рассказать, это богатый набор портов на панели I/O

Тут и четыре USB 3.1 Gen1 и два USB 3.1 Gen2, один из которых – формата Type-C, набор аудио-разъёмов, включая оптический, два разъёма для подключения компактной Wi-Fiантенны, видеовыхода HDMIи DisplayPort, двойной порт PS/2 для подключения мышки или клавиатуры, и, внимание – целых три LAN порта и маленькая кнопка сброса BIOS. С последним всё понятно – это ещё одна мега полезная штука для оверклокера

А вот касательно сетевых карт – два порта обеспечивают подключение на скорости да 1 Гбит/с (Dual Intel Gigabit LAN), а одни (красный) – до 2,5 Гбит/с (Phantom Gaming 2.5 Gigabit LAN). О практической пользу мы поговорим чуть позже.

Выводы

ASRock Z390 Phantom Gaming 9 – это отличная база для создания высокопроизводительной системы. Это может быть не просто игровой ПК, а компьютер для монтажа, работы в особо ресурсоёмких приложениях (3Dмоделирование, работа с графикой и т.п.), поддерживающий сетевое подключение на скорости 2 и 2,5 Гбит/с. Конечно, для обычных задач оснащение ASRock Z390 Phantom Gaming 9 избыточно, но свою стоимость эта модель отбивает полностью.

Если же стоит задача получить хорошую игровую плату (также поддерживающую разгон и имеющую встроенные беспроводные интерфейсы), то рекомендуем посмотреть в сторону ASRock Z370 Killer SLI/ac (её обзор также есть на нашем сайте).

Лутовинов Максим (aka. Kok)

           16/01.2019
