Вентилятор
Для охлаждения и подсветки используется фирменный вентилятор RL4C S1302412M на основе гидродинамического подшипника.
11 лопастей из полупрозрачного пластика, на крыльчатке нанесены поперечные полосы для улучшения воздушного потока. Светодиоды размещены в основании крыльчатки и в кольце рамки корпуса. Наиболее ярко светится именно кольцевая подсветка, сами лопасти подсвечиваются меньше.
Вращаться в ECO-режиме вентиляторы начинают с нагрузки выше 400 Вт. С ростом нагрузки обороты растут до максимальных 1800 об/мин. Шум выше 30 дБ начинает фиксироваться прибором только от нагрузки 600 Вт, до этого вентилятор можно назвать бесшумным. Максимальные 40 дБ были зафиксированы на нагрузке 800 Вт.
В активном режиме вентиляторы работают на 800 об/мин и после 400 Вт начинают увеличивать обороты. На минимальных оборотах они также работают бесшумно – менее 30 дБ.
Схемотехника
Платформа LEADEX III визуально отличается от прочих. Прежде всего за счет одиночных размещений силовых элементов на индивидуальных небольших радиаторах. Крупный радиатор здесь всего один – для диодной сборки и элементов PFC.
Основана схемотехника на полумостовой топологии и резонансном преобразователе LLC в первичной цепи, а также на синхронном выпрямителе и DC-DC преобразователях во вторичной цепи.
На входной розетке все контакты распаяны через текстолитовую плату, никаких элементов EMI-фильтра здесь нет. Он расположен по краю основной платы: два синфазных дросселя, три X- конденсатора и три Y-конденсатора. Рядом с фильтром распаяны элементы защиты самого БП – плавкий предохранитель и варистор. Также мы видим термистор NTC и реле, защищающие от пускового тока.
Диодная сборка прикручена к общему крупному радиатору. Также он отводит тепло от силовых элементов APFC: двух мосфетов IPA50R199CP и одного диода STTH8R06D.
Контроллер SF29603 находится рядом с дросселем APFC на вертикальной плате.
Рядом еще одна вертикальная плата, к которой подключается вентилятор, подсветка и кнопки режимов подсветки и ECO-тумблер. На ней находится супервизор LM324A.
По центру платы находятся два конденсатора высоковольтной цепи от японской компании Nichicon. Оба емкостью — 330 мкФ, рассчитаны на напряжение 400 В и температуру до 105 °C.
Контроллер преобразователя SF29605 находится на отдельной вертикальной плате и завернут в изоляцию.
На второй такой же плате расположен супервизор SF29603.
За высоковольтными конденсаторами находятся два радиатора, развернутые под углом. На них расположены ключи главного преобразователя – два мосфета IPA50R140CP.
Непосредственно возле них находится трансформатор формирующий линию +12 В. За трансформатором — еще два радиатора с разветвлённой верхней гребенкой, на каждом по два транзистора Infineon IPP041N04N, которые отвечают за линию +12 В.
Низковольтные каналы +3.3 В и +5 В формируются DC-DC преобразователями. Расположены они также на отдельных вертикальных платах. На каждой по четыре транзистора и по одному PWM контроллеру Semiconductor NCP1587A.
Фильтрация помех на выходах осуществляется за счет электролитических конденсаторов японского производства Nippon Chemi-Con, рассчитанных на температуру до 105 °C.
Непосредственно на плате с разъемами для модульных кабелей распаяны еще дополнительные фильтрующие полимерные конденсаторы.
Пайка на обратной стороне платы выполнена качественно, аккуратно, без следов флюса.
Тестирование
Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В и +5 В подключались к постоянной нагрузке в 50 Вт.
По требованиям стандарта ATX12V отклонение не должно превышать 5%. Таким образом, норма для линии +12 В лежит в пределах от +11.4 до +12.6 В.
Отклонения по всем линиям укладываются в 1%, это практически идеальные показатели. Только на линии +12 В изначально напряжение немного превышает данное значение в 1%. По остальным линиям производителю даже не пришлось завышать напряжения без нагрузки – просадки минимальны.
Уровень КПД полностью соответствует стандарту 80 PLUS Gold для 230 В, максимальные 92% демонстрируются при нагрузке в диапазоне от 300 до 500 Вт.
Также была проверена защита от короткого замыкания и перегрузки: при замыкании на любой из линий блок питания благополучно отключался.
Технические характеристики
- Модель: SF-750F14RG V2.0;
- Номинальная мощность: 750 Вт;
- Максимальная эффективность: 90%;
- Сертификат: 80 PLUS Gold;
- Поддерживаемые стандарт: Intel ATX 12V V2.52, SSI EPS 12V v2.92;
- Диапазон рабочих напряжений: 100 – 240 В;
- Выходы: 3,3 В — 20 А, 5 В – 20 А, 12 В – 62,4 А;
- Выходная мощность линии +3,3 В и 5 В — 100 Вт;
- Выходная мощность линии +12 В — 748.8 Вт;
- PFC: активный;
- Защиты: OVP, OCP, OPP, UVP, SCP, OTP, SVP, NLO, SIP;
- Диаметр используемого вентилятора: 130 мм;
- Тип подшипника: гидродинамический;
- Подсветка: ARGB +5 В, 16 режимов, синхронизация через 3-пин контакт;
- Дополнительно: температура окружающей среды до 50℃;
- Размеры: 160 × 150 × 86 мм;
- Гарантия: 5 лет.
Охлаждение
В блоке питания установлен 140-мм вентилятор Globe Fan RL4Z S1402512HH на основе подшипника скольжения.
В режиме Auto вентилятор вращается всегда, начиная со скорости 800 об/мин; от нагрузки 50% скорость начинает линейно расти до 1400 об/мин. Уровень шума при этом низкий, не превышает 40 дБ.
В режиме ECO вентилятор начинает вращаться при температуре 60℃. На максимальных оборотах достигаются все те же 1400 об/мин.
Расположение кнопки активации ECO режима изнутри корпуса ПК вполне оправдано. Если БП установлен в компьютерной сборке, то данный режим можно включить по умолчанию и больше не переключаться. Постоянное вращение вентилятора требуется только в жарких условиях эксплуатации, например, в майнинг-фермах.
Упаковка и комплектация
Блок питания поставляется в цветной глянцевой коробке из плотного картона. На лицевой стороне расположено название модели, фотография самого изделия, а также указание сертификата и возможностей подсветки.

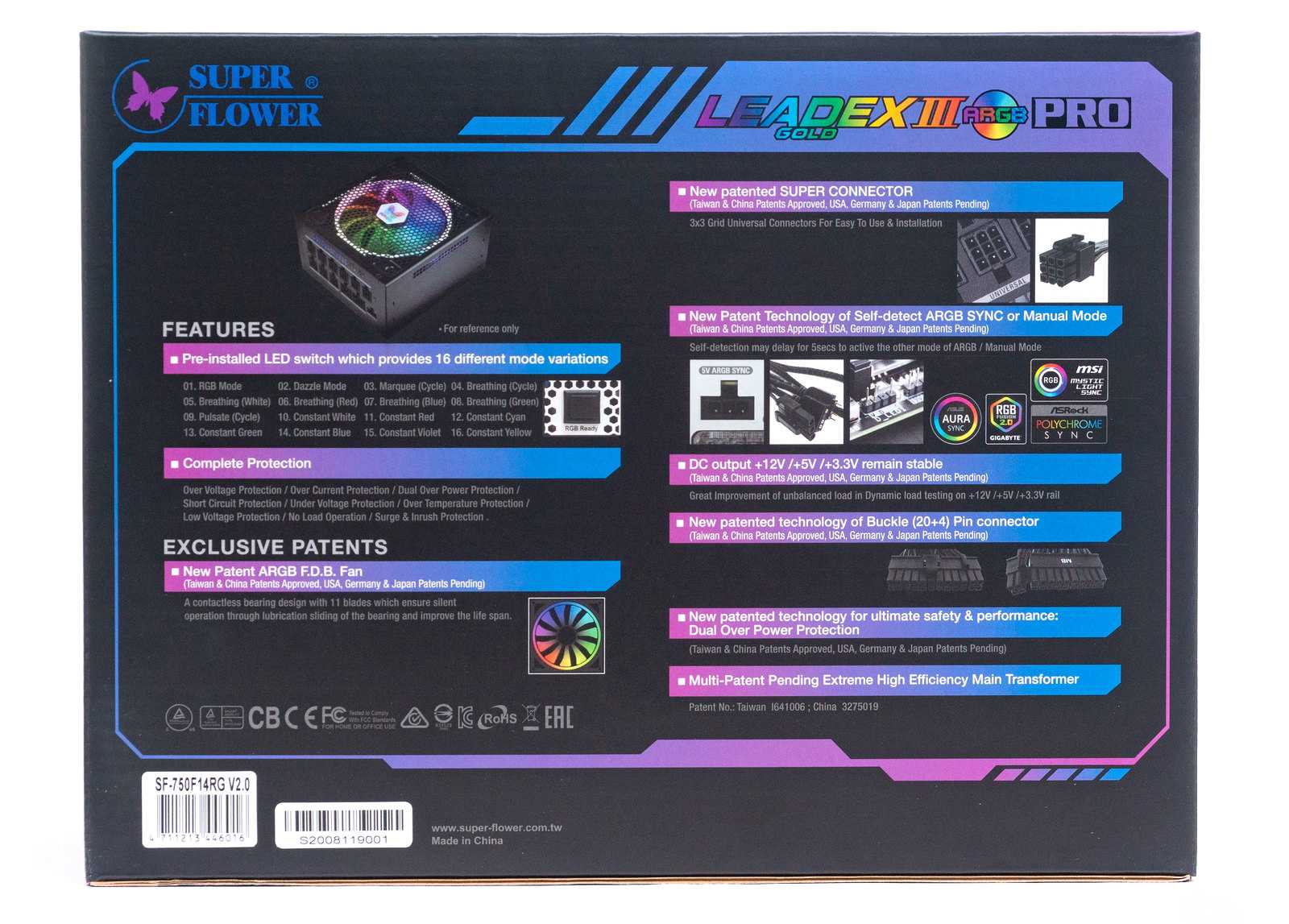

С обратной стороны и на гранях присутствует вся необходимая информация о спецификации модели и её особенностей. Упаковка очень информативная.
Сам блок питания запакован в целлофан и зафиксирован демпферами из полиуретана. Все комплектные кабели упакованы в тканевом мешке с клапаном на липучке.
Также в комплект входят винты крепления и подробная красочная инструкция для пользователя.
Страница 1: Тест и обзор: Super Flower Leadex II Gold 750W (SF-750F14EG) – качественный блок питания с подсветкой (обновление)
Производитель блоков питания Super Flower за последние годы хорошо зарекомендовал себя в премиальном сегменте благодаря технически грамотным решениям. Особенно это касается линейки Leadex, которая недавно была расширена. Классикой линейки можно назвать блоки питания Leadex Gold, но Super Flower выпустила второе поколение Leadex II Gold. В нашу тестовую лабораторию как раз поступил блок питания Super Flower Leadex II Gold 750W, будет интересно оценить его на практике.
В линейке Leadex присутствуют блоки питания разной мощности и эффективности, но все они относятся либо к high-end сегменту, либо к верхнему сегменту массового рынка. Кроме моделей Leadex Gold компания Super Flower выпускает Leadex Platinum и Leadex Titanium. Как можно видеть, Super Flower интегрировала класс эффективности 80PLUS в название. Первое семейство Leadex Gold было доступно в диапазоне мощности от 550 до 1.600 Вт, причем блоки питания выпускались в двух расцветках: черной и белой.
Новая линейка Leadex II Gold получила модели с мощностью от 650 до 1.200 Вт, снова доступны белая и черная расцветки. Все блоки питания отличаются модульным подключением кабелей, причем гнезда и штекеры выполнены из прозрачного пластика. Такой шаг сделан намеренно, поскольку Super Flower установила белую подсветку гнезд, которую теперь можно отключать. Что касается эффективности, все блоки питания относятся к категории 80PLUS Gold в варианте «230V EU». Но если БП будут использоваться с мощностью меньше расчетной, то есть особое преимущество. Например, если 750-Вт блок питания рассматривать как 650-Вт, то сертификация 80PLUS Gold будет верна в полной мере, то есть и для напряжения 115V.
В России блоки питания Super Flower купить сложно, в Европе за Leadex II Gold придется отдать от 115 евро (650 Вт) до 235 евро (1.200 Вт). Немало, но здесь стоит учитывать high-end сегмент.
В таблице приведены спецификации Super Flower Leadex II Gold 750W:
| Производитель и модель | Super Flower Leadex II Gold 750W |
|---|---|
| Модель | SF-750F14EG |
| Розничная цена | 129 евро |
| Сайт производителя | super-flower.com.tw |
| Производительность | |
| +3,3 В | 24 A |
| +5 В | 24 A |
| +12 В | 62,4 A |
| +5Vsb | 3 A |
| -12 В | 0,5 A |
| Мощность 12V | 748,8 Вт |
| Мощность 3,3 В и 5 В | 120 Вт |
| Суммарная мощность | 750 Вт |
| Интерфейсы питания | |
| ATX | 24-конт. |
| EPS/12V/CPU | 2x 8(4+4)-конт. |
| PCI-Express (6P / 8(6+2)P / 8P) | 0 / 4 / 0 |
| SATA | 9 |
| 4-конт. Molex | 4 |
| Дисковод | 1 |
| Функции | |
| Эффективность | 80PLUS Gold |
| Габариты (ДxШxВ) | 165 x 150 x 86 мм |
| Вентилятор | 135-мм (FDB) |
| Модульная система подключения кабелей | Да, полностью |
| Гарантия производителя | 7 лет |
| Дополнительно | ECO-режим (контроллер вентилятора работает в полупассивном/активном режимах)LED-подсветка (белая) разъемов подключения кабелей |
Ниже мы рассмотрим Super Flower Leadex II Gold 750W в деталях.
<>Тест и обзор: Super Flower Leadex II Gold 750W (SF-750F14EG) – качественный блок питания с подсветкой (обновление)Super Flower Leadex II Gold 750W | В деталях
Features Specification Overview Downloads Reviews & Awards
Features
LEADEX III series PSU are 80PLUS Gold certified with 100% fully modular cable design, our R&D team’s latest innovation, a brilliant idea to maximize PSU cables & connectors management to have the best cable routing solution, also increase case chassis air flow to have best cooling for your system. LEADEX III series PSU provides high efficiency & stable power output and come with a 13cm three-way thermal control intelligent cooling fan to ensure your professional PC system will work under heavy load, also capable of powering your PC system equipped with NVIDIA SLI or ATI CrossFireX setup.
Innovative Design for gaming System & PSU protection
1. DC output +12V/ +5V/ +3.3V remain stable
2. Dynamic loading improvement on +12V/ +5V/ +3.3V
3. Low Output Voltage Ripple
4. Dual Over Power Protection ECO-design
1. Auto + two levels of ECO Fan control
2. High efficiency on all rails, including 5VSB 100% Fully Modular Cabling Design For Easy Cable Management 80 PLUS Gold Certified for LEADEX III Gold Series 100% Japanese 105°C Capacitors (Main Board & Modular Backpanel) 100% Taiwan A Grade 105°C Capacitors (Modular Backpanel) Full Range Auto Voltage Detection Design 100V~240V (Active PFC) Comply With ATX 12V. v2.32 & EPS 12V. v2.92 Specification Comply With Energy Star Standard & EuP (Energy Using Products) Regulation Over Voltage Protection / Over Current Protection / Dual Over Power Protection / Short Circuit Protection / Under Voltage Protection / Over Temperature Protection / No Load Operation / Surge & Inrush Protection Support All Intel / AMD Multi-Core CPU & ATX / BTX Compatible Motherboards(Haswell ready) Support NVIDIA SLI & ATI CrossFireX High Performance Graphic Card More than 2,000 times On/Off test Lead-free Green Materials with RoHS / WEEE Compliance Perfect For Professional & High Performance Gaming System
Specification
| Model No. | SF-650F14HG | |
| Wattage | 650W | |
| 80+ Efficiency | 20%: 87% ; 50% : 90% ; 100% : 87% (115V Internal Gold) | |
| Intel Power Design Guide | V2.92 | |
| AC Input | Frequency | 100V~240V | 60 / 50Hz | |
| Fan Size | 130mm F.D.B Fan | |
| Dimension | 160mm(L) x 150mm(W) x 86mm(H) | |
| Protection | OVP / OCP / Dual OPP / SCP / UVP / OTP / NLO / SIP | |
| Safety | cTÜVus / TÜV / CB / CE / FCC / RCM / BSMI / RoHS / KCC /CCC | |
| Temperature | Passed 50℃ Hot Testing | |
| Cable Spec | ||
| 20+4Pin | Fully Modular | one cable (600mm) |
| 8 (4+4Pin) CPU | two cables (700mm) | |
| SLI (2 x PCI 6+2Pin) | two cables (550+150mm) | |
| 3SATA | two cables (550+120+120mm) | |
| 4Molex | one cable (550+100+100+100mm) |
| SF-650F14HG | |||||
| 650W | AC INPUT | 100-240V~ 10A 60Hz/50Hz | |||
| DC OUTPUT | +3.3V | +5V | +12V | -12V | +5VSB |
| Max output Current | 20A | 20A | 54.1A | 0.5A | 3.0A |
| Max combined Wattage | 100W | 649.2W | 6W | 15W | |
| 650W |
Reviews & Awards
Лучшие блоки питания для бюджетного ПК до 500W
Очевидно, что выбор хорошего блока питания поможет существенно сэкономить на итоговой стоимости компьютера. Иногда лучше купить блок подороже, чтобы предотвратить серьезную поломку материнской платы (а ее ремонт затратнее любой комплектующей).
Впрочем, есть случаи, когда вполне можно обойтись бюджетными устройствами — например, маломощный блок питания идеален для офисного компьютера. Для домашних ПК, которые используются исключительно для работы с документами или для просмотра видео, также не имеет смысла подбирать БП более чем на 500W.
Так или иначе, лучшие бюджетные блоки для питания для ПК мы собрали в одном месте.
5FSP Group ATX-300PNR 300W
- Стоимость
- 10
- Производительность
- 6
- Надежность
- 8
Общая оценка, рассчитывается как среднее значение от суммы основных параметров.
8.0Оценка
Плюсы
- Стоимость — всего 600 рублей
- Качественная сборка
Минусы
- Невысокая максимальная мощность (до 350 Вт)
- Короткие провода
Блоки питания от бренда FSP хоть и относятся к категории бюджетных, но все же отличаются более надежными и качественными деталями. Компактный корпус оснащен проводами с оптимальной длиной — подключение стандартно для бюджетной модели. Имеются разъемы SATA и MOLEX (по два разъема каждого вида), правда, SATA расположены рядом, что вкупе с короткими проводами создает проблемы при подключении HDD и привода дисков.
Устройство оснащено вентилятором диаметром 120 мм и решетками на боковой стороне и днище.
4Chieftec GPE-400S 400W
- Стоимость
- 7
- Производительность
- 8
- Надежность
- 9
Общая оценка, рассчитывается как среднее значение от суммы основных параметров.
8.0Оценка
Плюсы
- Наличие варистора, защищающего от скачков напряжения
- Минимальный уровень шума
Минусы
Явная бюджетность некоторых деталей и сборки
Бюджетный блок питания от Chieftec выполнен в классическом форм-факторе и из надежных материалов. Инженеры бренда оснастили девайс стандартным набором разъемов, среди которых 4 SATA и 2 MOLEX, дополнительное питание PCIe. Обладатель четвертого места в рейтинге имеет вентилятор диаметром 12 сантиметров.
При максимально допустимой мощности в 400 Вт герой рейтинга способен выдавать более 90% от общей выходной мощности.
Гаджет оснащен двумя конденсаторами CX, четырьмя конденсаторами CY и двумя синфазными дросселями.
2Corsair SF450 450W
- Стоимость
- 5
- Производительность
- 10
- Надежность
- 9
Общая оценка, рассчитывается как среднее значение от суммы основных параметров.
8.0Оценка
Плюсы
- Качественная сборка
- 100% мощность
- Флешка на 32 Гб в комплекте
- Увеличенный диаметр вентилятора
- Гарантия — 7 лет
Минусы
Высокая цена в сравнении с другими моделями рейтинга
Компания Corsair ответственно подошла к созданию очередного БП. Модель SF450 соответствует стандарту 80 Plus Gold и выполнена по полностью модульной схеме. Девайс оснащен полупассивной системой охлаждения и вентилятором увеличенного диаметра, что для представителя бюджетной категории довольно неплохо. В результате за относительно небольшие деньги (около 7000 рублей) пользователь получает практически флагманские характеристики.
Эта модель — единственная в рейтинге недорогих, которая демонстрирует 100% мощность от заявленного номинала. Сила тока на линии 12 Вт может достигает 37,5 А, что вполне соответствует мощности в 450 Вт.
1CROWN CM-PS400 400W
- Стоимость
- 9
- Производительность
- 8
- Надежность
- 9
Общая оценка, рассчитывается как среднее значение от суммы основных параметров.
8.7Оценка
Плюсы
- Увеличенный диаметр вентилятора
- Защита от замыкания и перегрева
Минусы
- Нагрев корпуса во время пиковой нагрузки
- Отличие реальной и номинальной мощности
Компактный и надежный CROWN CM-PS400 400W отлично подходит для офисных и домашних компьютеров. Устройство оснащено системой охлаждения с вентилятором 120 мм и несколькими цепями защиты: от перенапряжения, от перегрузки и от короткого замыкания.
По сравнению с предыдущими моделями этого производителя в герое рейтинга произошло несколько изменений. Диаметр вентилятора был увеличен, к тому же инженеры снабдили корпус дополнительным разъемом SATA.
Единственный недостаток гаджета — отличие реальной максимальной мощности от заявленной: при обозначенных производителем 400 Вт пользователь может рассчитывать лишь на 350 Вт.
Внешний вид
Стандартный призматический корпус окрашен в черный цвет.
Лицевая и нижняя панель почти полностью покрыта перфорацией в виде сот. Также на тыльных боковых гранях на уровне вентилятора имеются полосы с квадратной перфорацией в два ряда.
По центру нижней панели находится крупная цветная вставка с логотипом бренда (бабочка).
На левой боковой грани присутствует наклейка с нагрузочными характеристиками, а также наклейки об удачном прохождении изделием заводского тестирования.
На лицевой стороне, кроме тумблера включения, находится тумблер переключения в ECO-режим, при котором вентиляторы будут работать в полупассивном режиме. Такие переключатели все чаще стали добавлять практически все бренды для своих моделей БП с полупассивным охлаждением. Это некий тренд в последнее время.
Еще одна кнопка переключает RGB-подсветку. Всего имеется 16 различных режимов, которые переключаются по кругу последовательно.
На тыльной панели в два ряда разместились разъемы для подключения модульных кабелей. Сверху два разъема на 12 и 15 контактов для основного кабеля. Все остальные разъемы по 9 контактов: три по три. Они подписаны как универсальные, в любой можно подключать хоть CPU, хоть VGA или SATA кабели. Такая универсальность без конкретной привязки удобна для наиболее выгодного размещения кабелей. Отдельно в углу находится 3-пин разъем для кабеля синхронизации подсветки.
Заключение

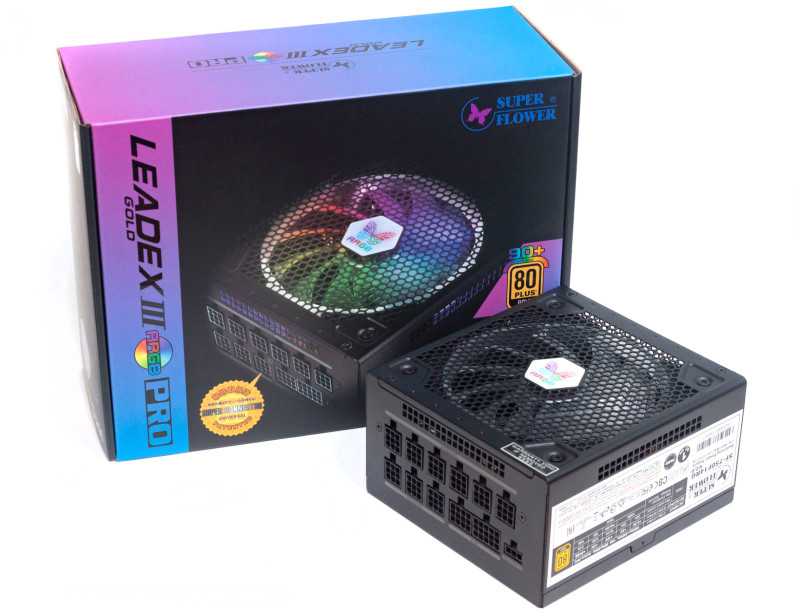

Super Flower LEADEX III Gold ARGB PRO – отличная серия блоков питания от известного бренда, зарекомендовавшего себя как производителя качественных, надежных решений.
Собран он на основе платформы LEADEX III Gold, применяемой и в других моделях данного производителя, но уже с ARGB подсветкой – ориентирован на любителей этой модной тенденции.
Современная схемотехника обеспечивает идеально стабильные напряжения – отклонения на уровне всего одного процента.
Кроме того, имеется и оригинальная фишка – универсальные 9-контактные колодки для подключения модульных кабелей.
В комплекте хорошо подобранный по коннекторам набор кабелей – подойдет для любой сборки на основе современных комплектующих (но еще без новых 12-пин разъемов под видеокарты RTX 3000-й серии).
Скорее всего, именно универсальные колодки являются заделом на будущее для изменений разъемов питания комплектующих.
Плюсы:
- Стабильность напряжений;
- Полупассивный и активный режимы работы вентилятора;
- Низкий уровень шума на максимальных оборотах;
- Качественная сборка;
- Современная надежная схемотехника;
- Оригинальные универсальные разъемы;
- Плоские мягкие кабеля;
- Возможность синхронизации подсветки с материнской платой.
Минусов в процессе тестирования не выявлено.
