Лучшие и надежные блоки питания для вашей сборки игрового компьютера

Лучшие блоки питания свыше 750 Вт

Блоки питания мощностью 750 Вт и выше осилят связку из трех и более видеокарт. Их используют для энергоснабжения систем одиночных видеокарт

Покупатели обращают внимание на модели с раздельной стабилизацией выходных напряжений и количество разъемов питания. Стоит техника дорого, поэтому ее устанавливаются на игровые компьютеры, машины для работы с профессиональными программами

Список 3 лучших блоков питания свыше 750 Вт составлен на основании характеристик и функционала более 19 моделей.

AeroCool Higgs 850W

Аккуратный и стильный аппарат проверенного производителя AeroCool – хорошее решение для мощной сборки компьютера, укомплектованного несколькими видеокартами. Мощность его 850 Вт, но в это не верится из-за тихой работы устройства с вентилятором 140х140 мм и достаточным количеством отверстий в корпусе для отведения тепла. Выключатель расположен на корпусе для удобства использования. 8 кабелей для разных разъемов съемные. Их провода соединены в один пучок, удобно при использовании множества комплектующих. Производитель дает гарантию на технику 3 года, в течение которых ее можно сдать в сервисный центр.

Достоинства

• Мощность 850 Вт;
• Оплетка проводов;
• Высокий КПД;
• Доступная цена.

Недостатки

• При минимальной нагрузке вентилятор не останавливается;
• Просадки по вольтажу.

AeroCool Higgs 850W – хороший и надежный блок питания. Система работает слажено, просадки по вольтажу есть, но в пределах нормы, на функционал не влияют.

Thermaltake Smart Pro RGB Bronze 850W

На качестве упаковки, комплектующих материалов компания Thermaltake особенно заостряет внимание. Поэтому модель Smart Pro RGB Bronze 850W сделана из хорошего прочного металла и продается в надежной упаковке, защищающей продукцию от повреждения при транспортировке

При низких нагрузках полупассивная система охлаждения (один вентилятор 140х140 мм) отключается автоматически, экономя электроэнергию. Мощность техники 850 Вт, сертификация 80 Plus Bronze. Производитель из Тайваня гарантирует долговечность товара, предлагая осуществлять сервисное обслуживание в течение 7 лет.

Достоинства

• Встроенная отключаемая подсветка в 4-х режимах;
• Сумка для неиспользуемых кабелей;
• Модульность;
• Активный корректор коэффициента мощности.

Недостатки

• Высокая цена;
• Отверстия для винтов не совпадают с заглушкой.

Подсветка смотрится красиво, но на работу устройства не влияет, отмечают пользователи. Цена конечно не совсем бюджетная, но соответствует функционалу и характеристикам.

Super Flower Leadex II Gold (SF-1000F14EG) 1000W

Стильный модульный блок питания рассчитан на функциональный игровой компьютер. Продается он в стандартной картонной коробке, защищающей устройство от механических повреждений. На коробке есть вся информация об устройстве. Корпус из прочного металла, сбоку есть логотип бренда. Решетка вентиляции состоит из восьмиугольников, хорошо пропускающих воздух. В комплекте модульные кабели питания компонентов от сети и винты монтажа. 9 гнезд обеспечивают разный уровень напряжения.

Достоинства

• Подсветка;
• Кабели подключаются произвольно;
• Активный и полупассивный режим вентилятора;
• Ток по линии 12 В достигает 62,4 А.

Недостатки

Составной кабель для материнской платы.

Устройство соответствует стандарту 80+ Gold. Товар надежного производителя из Тайваня мощный, компактный, соответствует установленной цене.

ТОП-3 лучших блоков питания на 750 Вт

Deepcool DQ750ST 750W

Блок питания Deepcool DQ750ST 750W идеально подойдет для сборки игровой системы. Высокий КПД (87–90 %) позволяет блоку разгоняться до предельной производительности и при этом не разогреваться выше температуры 50 °C.

В этом устройству помогает 12 см вентилятор, который имеет регулируемую скорость.

Также он оснащен гидродинамическим подшипником и импеллером специального строения. Эти элементы позволяют создать мощный поток воздуха и практически бесшумно охлаждать систему.

На стабильность работы устройства значительно повлияла единая мощная +12В линия с функцией стабилизации.

Улучшить производительность блока питания помог активный компенсатор коэффициента мощности и вольтодобавочный компенсатор коэффициента мощности.

Избежать электромагнитных помех, которые могут ухудшить работу блока позволят встроенные одно- и двухуровневые фильтры.

Технические характеристики:

• форм-фактор — АТХ;
• сертификат энергоэффективности — 80 PLUS Gold;
• охлаждение — вентилятор (120 мм).

Плюсы

• качественные конденсаторы;
• тихая работа;
• мощность соответствует заявленной.

Минусы

короткие тугие провода.

Corsair CX750M 750M (CP-9020061)

Особенностью 750 Вт блока питания Corsair CX750M является наличие гибкой модульной кабельной системы, которая позволяет использовать только необходимые провода.

Не используемые кабели можно убрать. Это позволит улучшить обтекание корпуса воздушным потоком и убрать нагромождение проводов. Все кабели оснащены матовой черной оплеткой.

Вентилятор большого диаметра оснащен терморегуляцией, которая обеспечивает низкий уровень шума при малых нагрузках.

А значительно понизить шум при сильных нагрузках позволит большой размер лопастей, за счет которых обеспечивается подача сильного потока воздуха даже при малых оборотах вентилятора.

Технические характеристики:

• форм-фактор — АТХ;
• сертификат энергоэффективности — 80 PLUS Bronze;
• охлаждение — вентилятор (135 мм).

Плюсы

• хорошая мощность;
• низкий уровень шума;
• качественная сборка.

Минусы

отсутствуют.

Chieftronic GPU-750FC 750W

Блок питания Chieftronic GPU-750FC из линейки PowerPlay имеет номинальную мощность 750 Вт и мощность на линии 12 В. Это позволяет устройству иметь высокий КПД, благодаря которому его можно использовать для сборки мощных игровых систем и рабочих станций.

Кроме высокой производительности блок питания также имеет высокие показатели безопасности. Предотвратить перегрев оборудования позволяет вентилятор большого диаметра.

Кроме того, в блоке питания дополнительно предусмотрены системы защиты от перегрузки по мощности, току и напряжению, а также от короткого замыкания и пониженного напряжения.

Благодаря и формату ATX установка и укладка кабелей отличаются простотой и удобством.

Блок питания поставляется с набором кабелей. Они имеют полностью модульную конструкцию, которая позволяет легко устанавливать и укладывать кабеля, так как нужно пользователю.

Технические характеристики:

• форм-фактор — АТХ;
• сертификат энергоэффективности — 80 PLUS Gold;
• охлаждение — вентилятор (140 мм).

Плюсы

• удобный кабель менеджмент;
• все необходимые провода в комплекте поставки;
• тихая работа.

Минусы

попадаются модели с бракованным вентилятором.

Эквивалент нагрузки

Блок питания, при запуске «проводком», стартовал. Не спешите устанавливать его в компьютер. Попробуем протестировать БП на эквиваленте нагрузки.
Берутся такие резисторы:

Они называются «ПЭВ» (марка медного провода, из которого сделаны). Можно взять на 25 Ватт, или на 10 (на 7,5):

Главное здесь – составить схему из них (соединяя: параллельно, последовательно), чтобы получилось «мощное» сопротивление (3 Ома и 5-6 Ом).
5-омную нагрузку, мы будем включать в «12В» линию, 3-омную – к «5В». Для подсоединения к БП, используется Molex-разъем (желтый провод – это 12 В):

Примечание: при создании «эквивалента», учитывайте мощность, которая приходится на каждый резистор (она не должна превосходить значение, на которое он рассчитан).
Зная напряжение на резисторе, мощность находится по закону: напряжение в квадрате / сопротивление.Пример: 4 резистора по 20 Ом – «в параллель», мощность каждого – 7,5 Ватт (пойдет на тестирование линии «12-вольт»).
Можно использовать и галогенные лампочки на 12V (допустим: две по 10 Ватт, в параллель).
Итак, подключив эквивалент нагрузки к Molex-разъему, пробуем включить блок питания («салатовый»/«черный», разъем ATX). Шнур «220 Вольт», тоже должен быть «штатный».
Если включение произошло – подождите 10 секунд. Не уходит ли блок в защиту? Вентилятор должен вращаться, все напряжения – находиться в нужном диапазоне (допускается отклонение не более 5-6%).
Собственно, в таком, «щадящем» для него режиме, любой БП должен работать сколь угодно долго.
Можно сделать и более мощный «эквивалент». То есть, сопротивление в Омах – будет еще ниже. Главное – не «переборщить» (для каждого БП, максимальная сила тока – указана):

Сила тока через нагрузку равна напряжению, деленному на ее сопротивление (в Омах). Ну, это – вы и так знаете…
При тестировании, «нагрузка» будет включаться только в две линии («плюс 5», «плюс 12»). Этого, в общем, достаточно. Другие напряжения («минусы»), можно промерить вольтметром (на 24-пиновом штекере).
Примечание: если линию «+12» вы хотите «испытывать» с силой тока выше 6А – не используйте Molex-разъемы! 4-пиновый разъем питания процессора (+12 В) – держит до 10 Ампер. При необходимости, нагрузка «раскидывается» между двумя разъемами (процессорным, «молексом»).
Примечание 2: При выполнении любых соединений, используйте провод достаточного сечения (на 1 мм кв. – ток 10 А).
На эквиваленте нагрузки, будет выделяться тепло (тепловая мощность равна электрической). Позаботьтесь об охлаждении (притоке воздуха). В процессе тестирования, первые 2-3 минуты – лучше следить, не перегреется ли один из резисторов.

На фото – «серьезный» подход к созданию «эквивалента».

Импульсные блоки питания

В этих устройствах используются иные конструкторские решения, позволяющие увеличить частоту тока. Ниже представлен классический БП подобного типа.

Работает подобный блок питания следующим образом:

1. Переменный ток из сети поступает в устройство, выпрямляется и становится постоянным.
2. Постоянный ток конвертируется в частотные импульсы.
3. Эти импульсы поступают на трансформатор. Если предусмотрена гальваническая развязка, то прямоугольные импульсы поступают на выходной ФНЧ.

Отметим, что есть кардинальные отличия между этими двумя типами БП. В частности импульсные отличаются следующими особенностями:

1. При повышение частоты тока возрастает КПД трансформатора.
2. Требования к сечению сердечника минимальные.
3. Возможность создания компактных и легких блоков питания за счет установки эффективных и небольших трансформаторов.
4. Применение отрицательной обратной связи дает возможность стабилизировать выходное напряжение, что положительно повлияет на стабильность работы всех комплектующих и системы в целом.

Достоинства импульсных блоков питания

1. Высокий КПД, который достигает 92-98%.
2. Малый вес и габариты.
3. Надежность.
4. Возможность работы в широком частотном диапазоне. Один и тот же импульсный блок способен работать в разных странах мира.
5. Защита от короткого замыкания.
6. Низкая стоимость.

Минусы:

1. Плохая ремонтопригодность. Если обычный трансформаторный блок легко отремонтировать, заменив практически любой элемент на плате, то с импульсным устройством все сложнее. Поэтому переделка БП компьютера импульсного типа считается сложной задачей. Ремонт в мастерской может обойтись дорого.
2. Излучение высокочастотных помех.

Теперь мы выяснили, что такое БП в компьютере и как они работают. На данный момент на рынке продаются в основном импульсные приборы, а трансформаторные практически отсутствуют.

Проверка блока питания

Хотя импульсный БП и не относится к числу радиоэлектронных схем начального уровня, его диагностика и ремонт своими руками доступны многим людям, имеющим базовые знания и навыки в области радиоэлектроники. Рассмотрим типовую процедуру проверки снятого с компьютера БП:

1. Подключите к выводам +3,3В, +5В и +12В мощные нагрузочные резисторы, рассчитанные на ток около 1А и соответствующую мощность. Это нужно для избежания неправильной работы некоторых блоков без нагрузки.
2. Подайте на блок сетевое питание.
3. Проверьте наличие напряжения на линии +5VSB. Оно должно возникать непосредственно после включения блока в сеть.
4. Замкните вывод PS-ON на корпус БП. При этом на силовых выходах БП и выводе PG должны установиться соответствующие напряжения.

Возможные варианты неисправностей:

При включении питания отсутствует дежурное напряжение. Если при этом БП запускается и генерирует управляемые напряжения, проверьте работоспособность импульсного преобразователя дежурного напряжения (наличие импульсов на первичной обмотке его трансформатора), исправность выпрямителя (наличие постоянного напряжения не менее 9В на входе микросхемы 7805) и работоспособность стабилизатора (на выходе микросхемы 7805 должно быть +5В).
Если присутствует дежурное напряжение, но БП не запускается, попробуйте принудительно запустить ШИМ-контроллер следующим образом:

При отсутствии генерации импульсов на обозначенных ножках микросхемы потребуется ее замена

В противном случае следует обратить внимание на выходной каскад преобразователя, особенно – коммутирующие транзисторы.
Если нет дежурного напряжения и БП не запускается, последовательно проверьте входной выпрямитель: целостность предохранителя и терморезистора, отсутствие обрывов в обмотках дросселей. Однако наиболее часто встречающаяся неисправность – это выгорание диодного моста в результате короткого замыкания в конденсаторе фильтра

Это будет сразу заметно и по характерному запаху, и по сгоревшим диодам.
Если же отсутствует напряжение только на одном из управляемых силовых выходов, стоит в первую очередь обратить внимание на выпрямительный диод и фильтрующий конденсатор этой цепи.

КПД. Коэффициент полезного действия

Высокая мощность, сама по себе не гарантирует качественной работы. Помимо нее, имеют значение и другие параметры, например – КПД. Этот показатель говорит о том, какая доля потребляемой блоком питания энергии из электрической сети достается комплектующим компьютера. Чем выше КПД, тем меньше греется блок питания (и нет необходимости усиленного охлаждения с помощью шумного вентилятора), т.е. более эффективно преобразует энергию из электрической розетки в заявленные ватты и, конечно, тем меньше расходует энергии впустую, на обогрев. К примеру, если оный составляет 60%, то 40% энергии витает у Вас по помещению (ловите ее:-)).

«КПД’шность» блока питания оценивается своей системой медалей — стандарт «80 PLUS».

Этот стандарт подразумевает несколько уровней эффективности: Platinum, Gold, Silver и Bronze, и спецификации каждого из них, имеют собственный набор требований. Разумеется, блоки питания «80 PLUS Platinum» или «80 PLUS Gold» будут более эффективными (КПД 90% и выше), чем их обычные собратья, но они и стоят дороже. Поэтому здесь лучше воспользоваться правилом — выбирайте модель с сертификацией «80 PLUS», а уровень «медали» подбирайте, исходя из вашего бюджета (но не ниже бронзы).

Фильтрация

Первое, что блок питания делает с сетевым электричеством, это не выпрямление и не понижение, а выравнивание входного напряжения. Поскольку в наших домах, офисах и на предприятиях имеется множество электрических устройств и приборов, постоянно включающихся-выключающихся, а также излучающих электромагнитные помехи, переменный ток в сети часто бывает «скомканный» и со случайными скачками и перепадами (частота также не постоянна). Это не только затрудняет блоку питания выполнять преобразования, но может вывести из строя некоторые элементы внутри него.

Наш БП имеет две ступени так называемых входных фильтров (transient filter), первая из которых построена сразу на входе с помощью трёх конденсаторов. Она выполняет роль, похожую на роль «лежачего полицейского» на дороге – только вместо скорости, этот фильтр гасит внезапные скачки входного напряжения.

Источник фото techspot.com

Вторая ступень фильтра более сложная, но в сущности делает то же самое.

Желтые кирпичики – это снова конденсаторы, а вот зеленые кольца, обмотанные медным проводом, это индуктивные катушки (хотя при таком использовании их обычно называют дросселями). Катушки накапливают электрическую энергию в магнитном поле, но энергия при этом не теряется, а за счет самоиндукции плавно возвращается обратно. Таким образом, внезапно появившийся высокий импульс (скачок) поглощается магнитным полем дросселя, чтобы на выходе дать ровное напряжение без всяких скачков.

Два маленьких синих диска – ещё одни представители многообразия конденсаторов, а чуть ниже них (зелёный, с длинными ножками, обтянутыми черными изоляторами) – металлооксидный варистор (MOV). Они также используются для защиты от скачков входного напряжения. Подробнее о различных типах входных фильтров можно прочитать здесь.

Источник фото techspot.com

По этому узлу блока питания часто можно определить, насколько производитель сэкономил, или к какому бюджетному классу принадлежит девайс. Более дешевые будут иметь упрощённую фильтрацию входа, а самые дешёвые и вовсе не иметь таковой (избегайте таких!).

Теперь, когда напряжение выровнено и причёсано, ему дозволяется идти дальше – собственно, к преобразованию.

Как включить блок питания без компьютера?

Компьютер не включается — это очень распространенная проблема, которая может быть вызвана чем угодно. В такой ситуации чаще всего виновником «торжества» выступает какая-либо комплектующая. Чаще всего это блок питания или процессор. Проверить ЦПУ в домашних условиях на работоспособность довольно трудно. Для этого потребуется найти аналог, который подойдет в сокет материнской платы. И тогда методом исключения можно прийти к выводу, что процессор не работает. Но у кого из вас дома валяется несколько камней, подходящих в один сокет? То-то же.

А вот проверить БП на домашнем операционном столе вполне реально. Для этого существует несколько способов. И при этом не потребуется сам ПК. То есть, если у вас имеется не подключенный блок, то его не обязательно вставлять в корпус и соединять с остальными комплектующими. Сегодня мы расскажем, как проверить блок питания без компьютера.

Как стартануть блок питания без компьютера: подготовка к «операции»

Как мы уже говорили, проверить блок питания можно несколькими способами. В зависимости от конкретно вашей ситуации, вы можете подобрать метод, который будет удобен и доступен именно вам. Но независимо от выбранного способа, вы должны перед началом диагностики выполнить следующие действия:

1. Выключите компьютер. Отключите блок питания от всех комплектующих. Сам блок можно не вынимать из корпуса и провести диагностику прям внутри «тушки». В дальнейшем нам понадобятся некоторые коннекторы. Так что если кабели внутри корпуса протянуты очень туго, освободите их для дальнейших манипуляций чтобы вам было удобно.
2. Подключите к блоку питания любой рабочий жесткий диск. Но соединять его с материнской платой не нужно. Если этого не сделать, то после проделанной процедуры в работе БП могут возникнуть неисправности. Если жесткий диск вышел из строя, то на его роль может подойти проигрыватель CD/DVD дисков.

Как включить блок питания без компьютера: перемычка

Суть способа заключается в том чтобы заставить блок питания завестись без подключения к материнской плате. По идее сколько второстепенных устройств не подключай к БП — он не стартанет. Обязательно потребуется подсоединенный основной 20 или 24-pin кабель. Но можно обойти это правило. Для этого нам потребуется сделать специальную перемычку из любого материала, который проводит электричество. Лучше всего на эту роль подойдет скрепка, медная проволока. Но можно использовать то, что найдется под рукой.

Далее нужно взять 20 или 24-pin коннектор и вставить в него перемычку следующим образом: один конец вставьте в четвертый контакт (к нему подключен зеленый проводок от блока питания), а другой конец вставьте в пятый контакт (к нему подключен черный провод от блока питания). Зелёный контакт в схеме обычно изображается как «PS-ON» («Power Supply ON» — включение БП), а чёрный как «COM» («Common» — общий) или GND («Ground» — заземление).

Не забудьте подключить второстепенное устройство, на роль которого сгодится жесткий диск и твердотельный накопитель. После этого можно запускать блок питания. Кулер на БП должен начать крутиться, а жесткий диск будет нагреваться и слегка гудеть. Но это при условии, что вы правильно подключили перемычку.

Если вы уверены, что все сделано правильно, а блок питания не запускается, то можно говорить о том, что комплектующая неисправна. Если он начал работать, то это не означает, что все в порядке.

Если у вас дома есть вольтметр, то рекомендуется воспользоваться им для дальнейшей диагностики чтобы можно было с уверенностью сказать, что БП функционирует правильно.

Как запустить компьютерный блок питания без компьютера: вольтметр

Для того чтобы поставить точный диагноз, нужно воспользоваться вольтметром, который показывает выходное напряжение на коннекторах. У каждого типа должно быть определенное значение. Если это значение не сильно отклоняется от нормы, то с БП все в порядке. Если отклонения больше, чем на 5% от рекомендуемых цифр, это значит, что есть неполадки в работе блока питания. И такую комплектующую лучше либо заменить, либо отнести в сервисный центр. Но, как показывает практика, намного проще и быстрее купить новый БП и не ждать пока старый отремонтируют, ведь компьютер многим из нас нужен каждый день.

Если же вольтметра у вас нет, то вы всегда можете провести визуальный осмотр. Для этого снимите крышку с блока питания и в первую очередь проверьте состояние конденсаторов. Если они вздутые или треснутые — все плохо. Блок нужно менять. Разумеется, осуществлять такую процедуру нужно при выключенном питании. Также заодно прочистите БП внутри. Пыль может стать причиной короткого замыкания и других малоприятных инцидентов.

Устройство источника дежурного напряжения

Источник дежурного напряжения (ИДН) содержит в себе маломощный инвертор.

Этот инвертор превращает высокое постоянное напряжение, полученное с высоковольтного фильтра, в переменное. Это напряжение понижается до необходимой величины маломощным трансформатором.

Инвертор работает на гораздо более высокой частоте, чем частота сети, поэтому размеры его трансформатора невелики. Напряжение со вторичной обмотки подается на выпрямитель и низковольтный фильтр (электролитические конденсаторы).

Напряжение ИДН должно находиться в пределах 4,75 — 5,25 В. Если оно будет меньше — основной мощный инвертор может не запуститься. Если оно будет больше, компьютер может «подвисать» и сбоить.

Для поддержания стабильного напряжения в ИДН часто используется регулируемый стабилитрон (иначе называемый источником опорного напряжения) и обратная связь. При этом часть выходного напряжения ИДН подается во входные высоковольтные цепи.

Заканчивая первую часть статьи, отметим, что для гальванической развязки входных и выходных цепей используется оптопара.

Оптопара содержит источник и приемник излучения. В блоках питания чаще всего используется оптопара, содержащая в себе светодиод и фототранзистор.

Инвертор в ИДН собран чаще всего на мощном высоковольтном полевом или биполярном транзисторе. Мощный транзистор отличается от маломощных тем, что рассеивает бОльшую мощность и имеет бОльшие габариты.

В этом месте сделаем паузу. Во второй части статьи мы рассмотрим основной инвертор и низковольтную часть компьютерного блока питания.

До встречи на блоге!

На что обращать внимание при выборе лучшего блока питания для компьютера

Фирма-производитель

Качественные БП производит большое количество фирм, среди которых можно отметить Zalman, Chieftec, Be Quiet, Corsair, Aerocool и некоторые другие. Особенное место среди производителей занимают компании, продукция которых относится к премиум-сегменту, такие как Seasonic.

Форм-фактор

Выбор форм-фактора блока питания зависит от того, какой из них поддерживает корпус. Большинство современных корпусов ПК рассчитаны под стандартный ATX БП, но для некоторых компактных систем подходят блоки питания SFX, TFX и другие. Подобные решения обычно не используются в домашних ПК и занимают совсем небольшой сегмент рынка, поэтому в данном обзоре будут рассматриваться в первую очередь ATX-блоки питания, которые, к тому же, не так жестко ограничены по тепловыделению благодаря большему физическому размеру.

Мощность

Мощность блока питания – это одна из основных его характеристик, на которые следует смотреть при выборе. Помочь определиться с требуемой мощностью могут как онлайн-калькуляторы, так и тематические форумы

Важно помнить, что у БП должен быть запас – как под разгон, так и для того, чтобы он не работал в режиме максимальной нагрузки. Иногда блоки питания высокой мощности с серьезным запасом приобретаются и для того, чтобы снизить издаваемый компьютером шум – некоторые девайсы могут охлаждаться в пассивном или полупассивном режиме

Кстати, особенно важна мощность по линии 12 V – именно ее задействуют процессор и видеокарта.

Сертификат 80 PLUS

Сертификат 80 PLUS документально подтверждает коэффициент полезного действия блока питания под разной нагрузкой. Чем выше КПД, тем меньше энергии расходуется «впустую». Топовые сертификаты Platinum/Titanium являются еще и показателями того, что производитель использует в своем решении схемотехнику высокого класса – качественную и долговечную.

Разъемы

Разъемы БП во многом определяют, как много «железа» можно подсоединить:

1. Разъем системной платы.
2. Процессорный разъем.
3. Разъемы для видеокарты. Графические ускорители могут требовать подключения 8 pin, 6 pin коннектора или обоих сразу. Любой из них может заменить составной 6+2 pin, использующийся в количестве 2-8 штук в большинстве актуальных моделей БП.
4. SATA для подсоединения к накопителям.
5. Молекс для старых HDD, а также некоторых вентиляторов и систем управления ими.

Охлаждение и диаметр вентилятора

Некоторые маломощные блоки питания обходятся пассивным охлаждением, но большинство охлаждается вентилятором. Последний чаще всего относится к одному из стандартных форматов, таких как 140×140, 120×120 или 80×80. Первый два варианта предпочтительнее, так как третий при равном воздушном потоке будет более высокооборотистым и шумным.

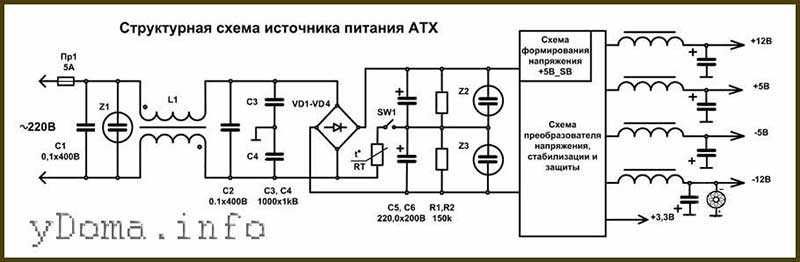

Структурная схема БП компьютера АТХ

Блок питания компьютера является довольно сложным электронным устройством и для его ремонта требуются глубокие знания по радиотехнике и наличие дорогостоящих приборов, но, тем не менее, 80% отказов можно устранить самостоятельно, владея навыками пайки, работы с отверткой и зная структурную схему источника питания.

Практически все БП компьютеров изготовлены по ниже приведенной структурной схеме. Электронные компоненты на схеме я привел только те, которые чаще всего выходят из строя, и доступны для самостоятельной замены непрофессионалам. При ремонте блока питания АТХ обязательно понадобится цветовая маркировка выходящих из него проводов.

Питающее напряжение с помощью подается через разъемное соединение на плату блока питания. Первым элементом защиты является предохранитель Пр1 обычно стоит на 5 А. Но в зависимости от мощности источника может быть и другого номинала. Конденсаторы С1-С4 и дроссель L1 образуют фильтр, который служит для подавления синфазных и дифференциальных помех, которые возникают в результате работы самого блока питания и могут приходить из сети.

Сетевые фильтры, собранные по такой схеме, устанавливают в обязательном порядке во всех изделиях, в которых блок питания выполнен без силового трансформатора, в телевизорах, видеомагнитофонах, принтерах, сканерах и др. Максимальная эффективность работы фильтра возможна только при подключении к сети с заземляющим проводом. К сожалению, в дешевых китайских источниках питания компьютеров элементы фильтра зачастую отсутствуют.

Вот тому пример, конденсаторы не установлены, а вместо дросселя запаяны перемычки. Если Вы будете ремонтировать блок питания и обнаружите отсутствие элементов фильтра, то желательно их установить.

Вот фотография качественного БП компьютера, как видно, на плате установлены фильтрующие конденсаторы и помехоподавляющий дроссель.

Для защиты схемы БП от скачков питающего напряжения в дорогих моделях устанавливаются варисторы (Z1-Z3), на фото с правой стороны синего цвета. Принцип работы их простой. При нормальном напряжении в сети, сопротивление варистора очень большое и не влияет на работу схемы. В случае повышении напряжения в сети выше допустимого уровня, сопротивление варистора резко уменьшается, что ведет к перегоранию предохранителя, а не к выходу из строя дорогостоящей электроники.

Чтобы отремонтировать отказавший блок по причине перенапряжения, достаточно будет просто заменить варистор и предохранитель. Если варистора под руками нет, то можно обойтись только заменой предохранителя, компьютер будет работать нормально. Но при первой возможности, чтобы не рисковать, нужно в плату установить варистор.

В некоторых моделях блоков питания предусмотрена возможность переключения для работы при напряжении питающей сети 115 В, в этом случае контакты переключателя SW1 должны быть замкнуты.

Для плавного заряда электролитических конденсаторов С5-С6, включенных сразу после выпрямительного моста VD1-VD4, иногда устанавливают термистор RT с отрицательным ТКС. В холодном состоянии сопротивление термистора составляет единицы Ом, при прохождении через него тока, термистор разогревается, и сопротивление его уменьшается в 20-50 раз.

Для возможности включения компьютера дистанционно, в блоке питания имеется самостоятельный, дополнительный маломощный источник питания, который всегда включен, даже если компьютер выключен, но электрическая вилка не вынута из розетки. Он формирует напряжение +5 B_SB и построен по схеме трансформаторного автоколебательного блокинг-генератора на одном транзисторе, запитанного от выпрямленного напряжения диодами VD1-VD4. Это один из самых ненадежных узлов блока питания и ремонтировать его сложно.

Необходимые для работы материнской платы и других устройств системного блока напряжения при выходе из блока выработки напряжений фильтруются от помех дросселями и электролитическими конденсаторами и затем посредством подаются к источникам потребления. Кулер, который охлаждает сам блок питания, запитывается, в старых моделях БП от напряжения минус 12 В, в современных от напряжения +12 В.
